TIJU(F)全塑耐磨耐腐离心泵是安徽盛唐泵阀制造有限公司针对有色冶炼行业精心设计的新型低速料浆泵，采用超高分子量聚乙烯工程塑料制作，也有采有耐腐性能最好的氟塑料材料，既具有优异的耐腐性，又具有非常好的耐磨性和优良的抗冲击性能，能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆、腐蚀性矿浆,污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛，特别适用于含固量高的腐蚀性介质（含固体颗粒的重量浓度≤20％，固体颗粒直径≤1.0mm）。
TIJU(F)全塑耐磨耐腐离心泵型号意义 TIJU(F)；T企业代号、IJ耐腐耐磨离心泵 、U工程塑料、F氟塑料
全塑耐磨耐腐离心泵产品优点：
1.TIJU(F)全塑耐磨耐腐离心泵是安徽盛唐泵阀制造有限公司参照JB/T 8688-2013标准结合非金属泵的工艺设计制造夹板式低速料浆泵，具有耐腐、耐磨、机械强度高、高效节能等优点；
2.泵壳和泵盖内部埋设有内承压金属支撑骨架，限制了全塑泵壳受热轴向膨胀和受压轴向压缩性永久变形，克服了全塑泵泵体容易产生压缩变形、冷缩变形等导致机械性能不稳定的缺点，采用CFD计算机流体力学设计水力部件进行模块设计和模压成型，应能承受高速高压液体的冲刷，且能够承受瞬时热冲击的影响，具有高抗汽蚀能力、尺寸精准、流道光洁、互换性好，有效地提升了全塑型耐腐耐磨泵的运行稳定性。
3.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，保证了可靠的扭矩传递，其闭式或半开式结构，流道优化设计、高效率、低NPSHR值、互换性好，保证了泵流量及扬程稳定性；
4.泵的密封进行改良，通过结构的动力密封的改良，使得密封的使用寿命比常规的动力密封的寿命在同工况下使用，寿命可增长40～80％的时间。可配置API682标准密封布置和冲洗方案；
5.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅，碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命；
6.泵轴向力自平衡结构是利用流体水力学原理，通过平衡孔、平衡盘等结构上的调整来达到平衡轴向力滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力，能做到在工况点轴向力几乎为零，大大提高了整机运行的稳定性；
7.后拉式设计，无需拆卸管道，维修方便；
8.卧式安装，结构紧凑、国际标准设计，可与标准化工离心泵互换，方便用户更换和使用。
全塑耐磨耐腐离心泵产品用途：
有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。硫酸磷肥业：稀酸、母液、污水、含硅胶的氟硅酸、磷酸料浆等介质的输送；化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业；氯碱业：盐酸、液碱、电解液等；环保产业、水处理业：纯水，高纯水，污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等），废气、废尘治理中心的喷淋吸收循环泵等；钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水；火电湿式脱硫循环泵：能同时适用碱、酸、腐蚀性岗位；煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵；其它各业相关类似的工况。
性能范围：设计压力：1.6mpa；口径：～300mm；流量：5～1600m3/h；扬程：5～80m功率：0.75～250kw；
使用温度：超高分子量聚乙烯≤100℃；氟塑料≤150℃

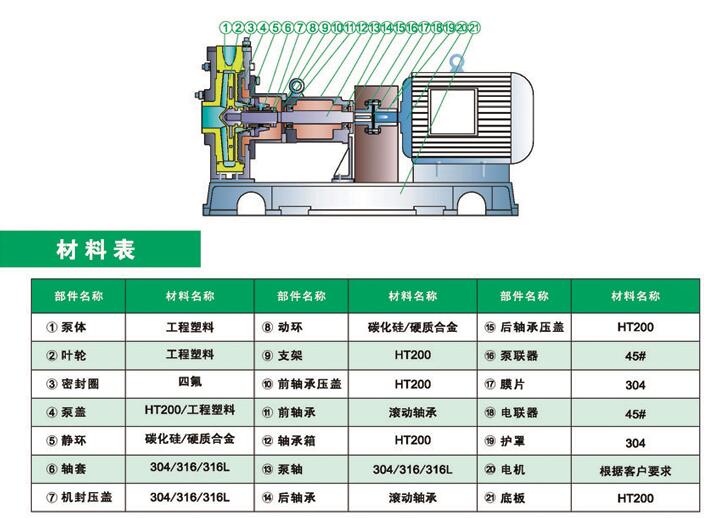

TIJU(F)全塑耐磨耐腐离心泵结构图：

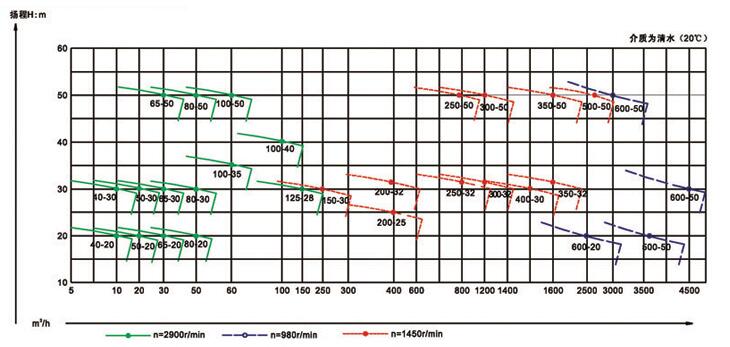

全塑耐磨耐腐离心泵结构图性能曲线图：
性能参数表：
|
型号
|
转速r/min
|
流量
m3/h
|
扬程
m
|
效率
％
|
汽蚀余量
m
|
进口X出口 mm
|
电机功率
kw
|
整机质量
kg
|
|
TJU25-20-125
|
2900
|
2
|
20.5
|
25
|
2.5
|
25×20
|
1.1
|
75
|
|
3.2
|
20
|
32
|
2.5
|
|
5.5
|
18
|
46
|
2.5
|
|
1450
|
0.75
|
5.4
|
15
|
2.5
|
0.37
|
55
|
|
1
|
5
|
17
|
2.5
|
|
1.6
|
4.6
|
21
|
3
|
|
TJU25-20-160
|
2900
|
1.5
|
34.3
|
19
|
2.5
|
25×20
|
1.5
|
80
|
|
2
|
32
|
22
|
2.5
|
|
3.2
|
29.6
|
25
|
3
|
|
1450
|
0.75
|
8.5
|
16
|
2.5
|
0.37
|
55
|
|
1
|
8
|
18
|
2.5
|
|
1.6
|
7.5
|
24
|
3
|
|
TJU25-20-200A
|
2900
|
1.5
|
42
|
28
|
2.5
|
25×20
|
3
|
124
|
|
2
|
40
|
32
|
2.5
|
|
3.2
|
38
|
30
|
3
|
|
1450
|
0.75
|
10.5
|
15
|
2.5
|
0.55
|
90
|
|
1
|
10
|
18
|
2.5
|
|
1.6
|
9.5
|
24
|
3
|
|
TJU25-20-200
|
2900
|
1.5
|
52.5
|
18
|
2.5
|
25×20
|
4
|
124
|
|
2
|
50
|
20
|
2.5
|
|
3.2
|
48
|
22
|
3
|
|
1450
|
0.75
|
13.1
|
15
|
2.5
|
0.75
|
90
|
|
1
|
12.5
|
18
|
2.5
|
|
1.6
|
12
|
24
|
3
|
|
TJU25-20-250A
|
2900
|
1.5
|
62
|
26
|
2.5
|
25×20
|
7.5
|
225
|
|
2
|
60
|
30
|
2.5
|
|
3.2
|
58
|
28
|
3
|
|
1450
|
0.75
|
15.5
|
15
|
2.5
|
1.5
|
118
|
|
1
|
15
|
18
|
2.5
|
|
1.6
|
14.5
|
24
|
3
|
|
TJU25-20-250B
|
2900
|
1.5
|
72
|
26
|
2.5
|
25×20
|
5.5
|
225
|
|
2
|
70
|
30
|
2.5
|
|
3.2
|
68
|
28
|
3
|
|
1450
|
0.75
|
18
|
15
|
2.5
|
1.1
|
118
|
|
1
|
17.5
|
18
|
2.5
|
|
1.6
|
17
|
24
|
3
|
|
TJU25-20-250
|
2900
|
2
|
80
|
12
|
2.5
|
25×20
|
7.5
|
225
|
|
3.6
|
80
|
18
|
2.5
|
|
5.5
|
78.5
|
26
|
3
|
|
1450
|
0.75
|
20.5
|
11
|
2.5
|
1.5
|
118
|
|
1
|
20
|
16
|
2.5
|
|
1.6
|
19.5
|
24
|
3
|
|
TJU32-20-125
|
2900
|
2
|
22
|
25
|
2.5
|
32×20
|
1.5
|
75
|
|
3.2
|
20
|
32
|
2.5
|
|
5.5
|
18.5
|
46
|
3
|
|
1450
|
1
|
5.4
|
24
|
2.5
|
0.55
|
45
|
|
1.6
|
5
|
22
|
2.5
|
|
2.75
|
4.6
|
22.5
|
3
|
|
TJU32-20-160
|
2900
|
2
|
34.3
|
25
|
2.5
|
32×20
|
2.2
|
98
|
|
3.2
|
32
|
24
|
2.5
|
|
5.5
|
29.6
|
21.5
|
3
|
|
1450
|
1
|
8.5
|
18
|
2.5
|
0.55
|
55
|
|
1.6
|
8
|
22
|
2.5
|
|
2.75
|
7.5
|
24.5
|
3
|
|
TJU32-20-200A
|
2900
|
2
|
42
|
32
|
2.5
|
32×20
|
4
|
140
|
|
3.2
|
40
|
36
|
2.5
|
|
5.5
|
38
|
34
|
3
|
|
1450
|
1
|
10.5
|
25
|
2.5
|
0.75
|
78
|
|
1.6
|
10
|
28
|
2.5
|
|
2.75
|
9.5
|
26
|
3
|
|
TJU32-20-200
|
2900
|
2
|
52.5
|
22
|
2.5
|
32×20
|
4
|
140
|
|
3.2
|
50
|
26
|
2.5
|
|
5.5
|
48
|
28.5
|
3
|
|
1450
|
1
|
13.1
|
15
|
2.5
|
0.75
|
78
|
|
1.6
|
12.5
|
18
|
2.5
|
|
2.75
|
12
|
19.5
|
3
|
|
TJU32-20-250A
|
2900
|
2
|
62
|
26
|
2.5
|
32×20
|
7.5
|
160
|
|
3.2
|
60
|
30
|
2.5
|
|
5.5
|
58
|
28
|
3
|
|
1450
|
1
|
15.5
|
15
|
2.5
|
1.1
|
98
|
|
1.6
|
15
|
18
|
2.5
|
|
2.75
|
14.5
|
24
|
3
|
|
TJU32-20-250B
|
2900
|
2
|
72
|
26
|
2.5
|
32×20
|
7.5
|
160
|
|
3.2
|
70
|
30
|
2.5
|
|
5.5
|
68
|
28
|
3
|
|
1450
|
1
|
18
|
15
|
2.5
|
1.1
|
98
|
|
1.6
|
17.5
|
18
|
2.5
|
|
2.75
|
17
|
24
|
3
|
|
TJU32-20-250
|
2900
|
2
|
82
|
16
|
2.5
|
32×20
|
11
|
160
|
|
3.2
|
80
|
20
|
2.5
|
|
5.5
|
78.5
|
23
|
3
|
|
1450
|
1
|
20.5
|
15
|
2.5
|
1.5
|
98
|
|
1.6
|
20
|
18
|
2.5
|
|
2.75
|
19.5
|
24
|
3
|
|
TJU40-25-125
|
2900
|
6.3
|
22
|
30
|
2.5
|
40×25
|
2.2
|
75
|
|
8
|
32
|
31
|
2.5
|
|
10
|
30
|
32
|
3
|
|
1450
|
2.2
|
5.4
|
26
|
2.5
|
0.55
|
42
|
|
3.2
|
5
|
28
|
2.5
|
|
4.2
|
4.6
|
32
|
3
|
|
TJU40-25-160
|
2900
|
6.3
|
32
|
30
|
2.5
|
40×25
|
3
|
124
|
|
8
|
32
|
31
|
2.5
|
|
10
|
30
|
32
|
3
|
|
1450
|
2.2
|
8.5
|
23
|
2.5
|
0.55
|
78
|
|
3.2
|
8
|
25
|
2.5
|
|
4.2
|
7.5
|
28
|
3
|
|
TJU40-25-200A
|
2900
|
4.4
|
42
|
26
|
2.5
|
40×25
|
4
|
170
|
|
6.3
|
40
|
33
|
2.5
|
|
8.3
|
38
|
32
|
3
|
|
1450
|
2.2
|
10.5
|
25
|
2.5
|
0.55
|
102
|
|
3.2
|
10
|
28
|
2.5
|
|
4.2
|
9.5
|
26
|
3
|
|
TJU40-25-200
|
2900
|
6.3
|
52.5
|
20
|
2.5
|
40×25
|
5.5
|
170
|
|
8
|
50
|
23
|
2.5
|
|
10
|
48
|
30
|
3
|
|
1450
|
2.2
|
13.1
|
25
|
2.5
|
1.1
|
102
|
|
3.2
|
12.5
|
28
|
2.5
|
|
4.2
|
12
|
26
|
3
|
|
TJU40-25-250A
|
2900
|
4.4
|
62
|
24
|
2.5
|
40×25
|
7.5
|
255
|
|
6.3
|
60
|
28
|
2.5
|
|
8.3
|
58
|
28
|
3
|
|
1450
|
2.2
|
15.5
|
20
|
2.5
|
1.1
|
155
|
|
3.2
|
15
|
24
|
2.5
|
|
4.2
|
14.5
|
22
|
3
|
|
TJU40-25-250B
|
2900
|
4.4
|
72
|
24
|
2.5
|
40×25
|
11
|
255
|
|
6.3
|
70
|
28
|
2.5
|
|
8.3
|
68
|
28
|
3
|
|
1450
|
2.2
|
18
|
20
|
2.5
|
1.5
|
155
|
|
3.2
|
17.5
|
24
|
2.5
|
|
4.2
|
17
|
22
|
3
|
|
TJU40-25-250
|
2900
|
4.4
|
82
|
24
|
2.5
|
40×25
|
11
|
255
|
|
6.3
|
80
|
28
|
2.5
|
|
8.3
|
78.5
|
28
|
3
|
|
1450
|
2.2
|
20.5
|
20
|
2.5
|
1.5
|
155
|
|
3.2
|
20
|
24
|
2.5
|
|
4.2
|
19.5
|
22
|
3
|
|
TJU50-32-125
|
2900
|
7.5
|
22
|
43
|
2
|
50×32
|
3
|
110
|
|
12.5
|
20
|
51
|
2
|
|
15
|
18.5
|
49
|
2.5
|
|
1450
|
3.75
|
5.4
|
40
|
2
|
0.55
|
55
|
|
6.3
|
5
|
45
|
2
|
|
7.5
|
4.6
|
42
|
2.5
|
|
TJU50-32-160
|
2900
|
7.5
|
34.3
|
35
|
2
|
50×32
|
4
|
135
|
|
12.5
|
32
|
47
|
2
|
|
15
|
29.6
|
47
|
2.5
|
|
1450
|
3.72
|
8.5
|
30
|
2
|
0.55
|
68
|
|
6.3
|
8
|
40
|
2
|
|
7.5
|
7.5
|
40
|
2.5
|
|
TJU50-32-200A
|
2900
|
7.5
|
42
|
28
|
2
|
50×32
|
5.5
|
180
|
|
12.5
|
40
|
39
|
2
|
|
15
|
38
|
43
|
2.5
|
|
1450
|
3.7
|
10.5
|
23
|
2
|
0.75
|
170
|
|
6.3
|
10
|
33
|
2
|
|
7.5
|
9.5
|
36
|
2.5
|
|
TJU50-32-200
|
2900
|
7.5
|
52.5
|
28
|
2
|
50×32
|
7.5
|
180
|
|
12.5
|
50
|
40
|
2
|
|
15
|
48
|
48
|
2.5
|
|
1450
|
3.7
|
13.1
|
22
|
2
|
1.1
|
170
|
|
6.3
|
12.5
|
33
|
2
|
|
7.5
|
12
|
40
|
2.5
|
|
TJU50-32-250A
|
2900
|
7.5
|
62
|
23
|
2
|
50×32
|
7.5
|
255
|
