泵房内的地坪标高取决于水泵的安装高度，正确地计算水泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。由式.png) 可知：  式（2）

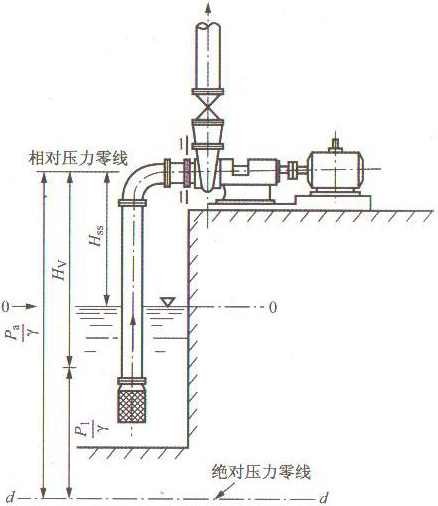

式中：Hv为水泵泵壳吸入口的测压孔处的真空值（mH2O），如图1所示。
.png)
图1 离心泵吸水装置
故
 式（3）
水泵铭牌或样本中，对于各种水泵都给定了一个允许吸上真空高度Hs，此Hs即为式（3）中Hv的最大极限值。在实用中，水泵的Hv超过样本规定的Hs时，就意味着水泵将会遭受气蚀。
图2 14SA型离心泵Q-Hs曲线
水泵厂一般在样本中用Q-Hs曲线来表示该水泵的吸水性能。图2为14SA型离心泵的Q-Hs曲线，此曲线规定是在大气压为10.33mH2O，水温为20℃时，由专门的气蚀试验求得的。它是该水泵吸水性能的一条限度曲线。在使用时，要注意Hs只是个条件值，它与当地大气压（Pa）及抽升水的温度（t）有关，由式（3）可看出。因此，在工程上应用水泵样本中的Hs值时，必须考虑到：当地大气压越低，水泵的Hs值就将越小（大气压与当地海拔的关系，见表2所示）。其次，如抽升的水温（t）越高，水泵吸入口处所要求的绝对压力P1也就应该越大（水温与防止气穴现象的饱和蒸汽压力值关系，见表1）。水温越高，水泵的Hs值也将越小。
表1 水温与饱和蒸汽压力（.png) ）关系
|
水温/℃
|
0
|
5
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
饱和蒸汽压力hva/mH2O
|
0.06
|
0.09
|
0.12
|
0.24
|
0.43
|
0.75
|
1.25
|
2.02
|
3.17
|
4.82
|
7.14
|
10.33
|
表2 海拔高度与大气压（.png) ）关系
|
海拔/m
|
-600
|
0
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1500
|
2000
|
3000
|
4000
|
5000
|
|
大气压 .png) /（mH2O）
|
11.3
|
10.3
|
10.2
|
10.1
|
10.0
|
9.8
|
9.7
|
9.6
|
9.5
|
9.4
|
9.3
|
9.2
|
8.6
|
8.4
|
7.3
|
6.6
|
5.5
|
如果水泵安装实际地点的气压是ha，不是10.33mH2O时（如在高原地区修建泵站），或水温是t而不是20℃时（如用来抽升热水时，其饱和蒸汽压力是hva，而不是20℃的0.24时），则对水泵厂所给定的Ha值，应做如下修正：
H´s=Hs-（10.33-ha)-(hva-0.24) 式（4）
式中：H´s为修正后采用的允许吸上真空高度（m）；
Hs为水泵厂给定的允许吸上真空高度（m）；
ha为安装地点的大气压（即.png) ）（mH2O）；
hva为实际水温下的饱和蒸汽压力（见表1）。
例题：12Sh-19A型离心泵，流量为220L/s时，在水泵样本的Q-Hs曲线中查得其允许吸上真空高度Hs=4.5m，泵进水口直径为300mm，吸水管从喇叭口到泵进口的水头损失为1.0m，当海拔为1000m，水温为40℃，试计算其最大安装高度Hss。
解 由（试4）计算H´s，
查表（1），水温为40℃时，hva=0.75m
查表（2），当海拔为1000m时，ha=9.2m
根据式（4），得H´s=4.5-（10.33-9.2）-（0.75-0.24）=2.86m
由式（3）可得
所以，最大安装高度为Hss=2.86-0.5-1=1.36m |
