I-1B系列浓浆泵(螺杆泵)

产品要述:
安全可靠、维修方便、出液连续均匀、压力稳定、可输送粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆、温度可达120℃,广泛用于食品、冶金、化工、印染、造纸、陶瓷等行业。
询价:     以下带有*号项为必填项
标题: *
联系人: * 公司名称:
联系方式: * 电子邮箱:
留言:

厂商:上海创新给水设备制造有限公司


产品概述:

流量范围:1.5-24m3/h
扬程范围:0-120m
使用温度:-20℃-120℃
配套功率:1.1-15KW
工作压力:≤2.5MPa
过流材质:铸铁、不锈钢

    I-1B型螺杆泵是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔中的液体向前推进一个螺距。随着螺杆的连续传动,液体以螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。
  螺杆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质耐酸不锈钢制作,衬筒采用无毒无味的橡胶、工作温度可达120℃,可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。广泛用于食品、冶金、化工、印染、造纸、陶瓷等工业部门。

结构材质型式:

I-1B型:壳体铸铁,传动件为一般钢材,适用于一般中性浓浆液输送。
I-1B型:传动件(主轴、螺杆和绕轴)为不锈钢制造,适用于一般微酸、碱浆液输送。
I-1B型:传动件和接角浆液的泵壳均由不锈钢制造,适用于食品、制药及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶,食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动,电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动供用户选购。
配用电动机有一般封闭式、防爆式和电磁调速式电机。

产品特点:

1.可输送高浓度高粘度(<10000PaS)及含有颗粒的悬浮浆液。
2.输送液流稳定,无过流、脉动及搅拌、剪切浆液现象。
3.排出压力与转速无关,低流量也可保持高的排出压力。
4.流量与转速成正比,通过变速机构或高速电机可实现流量调节。
5.自吸能力强,液体流向由泵的旋转方向来改变,适用于管道需反、正向冲洗的场合。
6.运转平稳、振动、噪声小。
7.结构简单、拆装、维修方便。

使用范围:

螺杆泵(浓浆泵)是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质耐酸不锈钢制作,衬筒采用无毒无味的橡胶、工作温度可达120℃,可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。广泛用于食品、冶金、化工、印染、造纸、陶瓷等工业部门。

型号意义:

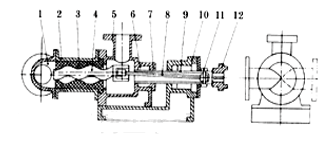

1 弯头接管 2 直筒 3 橡胶管 4 螺杆泵 5 三通泵体  6 石棉填料 7 填料压盖 8 绕轴 9 空心泵轴 10 泵座 11 销轴销帽 12 联轴器

性能参数:

型 号 理论流量
(m 3 /h)
流量
( T/时)
扬程
(m)
吸程
(m)
进出口径 转速
(r/min)
配用电机
(K/w)
工作压力
(kg/cm 2 )
 老型I-1B1寸 1.8 1.1 30 2 25 960 2.2 3
 I-1B1寸 2.39 1.5 50 2 25 960 1.1 5
 老型I-1B1.5寸 4.8 3 80 2 40 960 3 8
 I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8
 I-1B2寸 8.85 5.6 80 3 50 960 3 8
 I-1B2.5寸 10.6 6.5 60 3 65 960 3 6
 老型I-1B3寸 15 10 60 3 75 960 7.5 6
 I-1B3寸 18.1 12 60 3 75 960 5.5 6
 I-1B4寸 24 16 60 3 100 960 7.5 6
 I-1B5寸 36 25 60 3 125 960 11 6
 老型I-1B5寸 27 19 60 3 125 960 11 6
 I-1B6寸 38 30 60 3 150 960 15 6
