概述
CQB-F氟塑料磁力泵，是本单位近几年开发的新产品，并引进国外先进技术，受用聚偏二氟乙稀制造，该材料是目前世界上最优秀的耐腐蚀材料之一，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。
CQB-F氟塑料磁力泵设计独特，无需机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养极为方便。
CQB-F氟塑料磁力泵基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

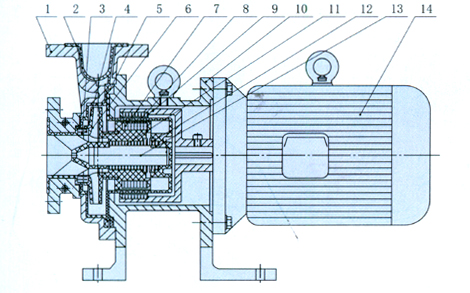

结构图
1 泵壳 2 泵壳衬里 3 动环 4 静环 5 密封圈 6 叶轮 7 内磁钢总成 8 隔离套
9 外磁钢总成 10 联接架 11 轴承 12 止推轴承 13 轴 14 电机
性能参数表
| 型号 |
口径(mm) |
流量
(m3/h) |
扬程
(m) |
汽蚀余量
(NPSH)r (m) |
功率
(kw) |
转速
(r/min) |
效率(%) |
电压(v) |
| 进口 |
出口 |
| CQB15-10-85F |
15 |
10 |
1.8 |
8 |
6.0 |
0.12 |
2800 |
15 |
220/380 |
| CQB20-15-105F |
20 |
15 |
3 |
12 |
6.0 |
0.37 |
2800 |
19 |
220/380 |
| CQB32-25-125F |
32 |
25 |
3.2 |
20 |
5.0 |
0.75 |
2900 |
26 |
380 |
| CQB40-32-115F |
40 |
32 |
6.3 |
15 |
6.0 |
0.75 |
2900 |
35 |
380 |
| CQB40-32-145F |
40 |
32 |
6.3 |
25 |
5.0 |
1.5 |
2900 |
29 |
380 |
| CQB50-40-125F |
50 |
40 |
12.5 |
20 |
3.5 |
2.2 |
2900 |
41 |
380 |
| CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3.5 |
3 |
2900 |
39 |
380 |
| CQB65-50-125F |
65 |
50 |
25 |
20 |
4.0 |
3 |
2900 |
47 |
380 |
| CQB65-50-160F |
65 |
50 |
25 |
32 |
4.0 |
5.5 |
2900 |
46 |
380 |
| CQB80-65-125F |
80 |
65 |
50 |
20 |
4.0 |
7.5 |
2900 |
54 |
380 |
| CQB80-65-160F |
80 |
65 |
50 |
32 |
4.0 |
11 |
2900 |
52 |
380 |
| CQB100-80-125F |
100 |
80 |
100 |
20 |
4.0 |
11 |
2900 |
55 |
380 |
| CQB100-80-160F |
100 |
80 |
100 |
32 |
4.0 |
18.5 |
2900 |
56 |
380 |
注:表中型号从CQB20-14-100F到CQB100-80-160F均可配防爆电机。 |
