CQB-F氟塑料磁力泵

产品要述：
询价：     以下带有*号项为必填项
标题： *
联系人： * 公司名称：
联系方式： * 电子邮箱：
留言：

厂商:上海品泉泵业制造有限公司


用 途

本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度：-20℃至60℃。

设计特点

防漏设计

取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

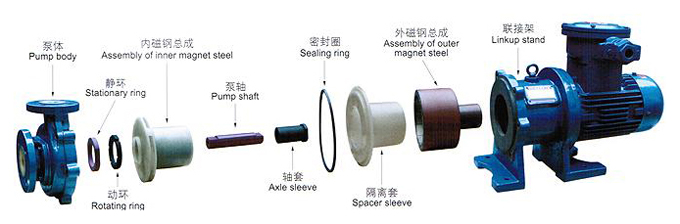

结构图

工作原理

驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构

虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

材 质：氟塑料

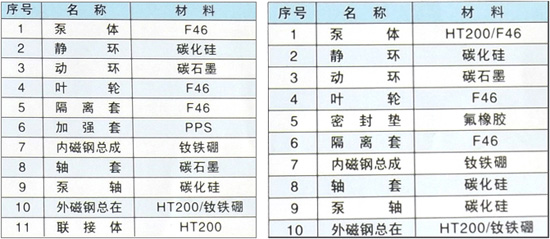

结构与材料

型号及参数

序号 型号 流量 m3/h 扬程 m 效率 % 汽蚀余量 mm 进口×出口 mm 转速 r/min 电机功率 kW 整机质量
1 CQB20-15-75F 1 7 20 6.0 20×15 2900 0.180 8
*1.6 7 22
2 CQB25-20-100F 1 10.5 25 6.0 25×20 2900 0.370 12
*2.5 10.5 28
3 CQB32-20-110F 4 13.5 30 6.0 32×20 2900 0.550 18
*5.5 13 35
4 CQB40-40-125F 4 19 35 3.7 40×40 2900 1.1 40
*6.5 17.5 42
9 16 40
5 CQB50-32-125F 7 22 28 3.5 50×32 2900 1.5 45
*12 20 42
15 19 46
6 CQB50-32-160FA 7 33 30 3.5 50×32 2900 4.0 140
*12.5 32 39
15 29 41
7 CQB50-32-200FA 7 33 30 3.5 50×32 2900 7.5 210
*12.5 32 39
15 29 41
8 CQB65-50-160F 15 32 38 4.0 65×50 2900 4.0 100
*17.5 32 40
20 29 47
9 CQB65-40-200FA 15 51 41 4.0 65×50 2900 11.0 250
*25 50 48
30 49 54
10 CQB80-65-160FA 35 34 45 4.0 80×65 2900 11.0 285
*50 32 60
60 28 52
11 CQB40-25-160FA 4 35 25 3.0 40×25 2900 3 85
*6 34 31
8 32 32
12 CQB65-50-120 20 21 40 4.0 65×50 2900 5.5 135
*30 15 50
35 12 50
13 CQB80-65-125F 35 19 35 4.0 80×65 2900 11 300含座
*50 20 51
70 13 48


注：1.*为标准规格；尽量选用与本表相同或相近的参数，若不在此表小组围之内，本厂可通过改进叶轮来实现。

　　2.使用工况点流量过小时，出口应接回流管，具体可咨询公司技术部门。

聚全氟乙丙烯（F46）耐腐蚀性能表

介质 浓度% 温度，℃ 介质 浓度% 温度，℃ 介质 浓度% 温度，℃
25 200 25 200 25 200
硫　酸 各浓度 √ √ 硫酸纳 各浓度 √ √ 醋酸纤维素 各浓度 √ √
发烟硫酸   √ √ 硝酸纳 各浓度 √ √ 照相显影剂 各浓度 √ √
硝　酸 各浓度 √ √ 磷酸纳 各浓度 √ √ 二乙基溶纤剂 各浓度 √ √
发烟硫酸   √ √ 铬酸纳 10 √ √ 斯陶人溶剂 各浓度 √ √
盐　酸 各浓度 √ √ 铁氰化钾 各浓度 √ √ 聚醋酸乙烯 各浓度 √ √
磷　酸 各浓度 √ √ 硫酸钾 各浓度 √ √ 聚丙烯腈 各浓度 √ √
氢氟酸 各浓度 √ √ 硝酸钾 各浓度 √ √ 重氮盐 各浓度 √ √
亚硝酸 各浓度 √ √ 氯化钾 各浓度 √ √ 黑　液 各浓度 √ √
亚硝酸 各浓度 √ √ 铬酸钾 各浓度 √ √ 妥尔油 各浓度 √ √
次氯酸 各浓度 √ √ 氰化钾 各浓度 √ √ 甲　醇 各浓度 √ √
砷　酸 各浓度 √ √ 氯化铝 各浓度 √ √ 乙　醇 各浓度 √ √
铬　酸 各浓度 √ √ 氟化铝 各浓度 √ √ 丙　醇 各浓度 √ √
氟硅酸 各浓度 √ √ 铝铬矾 各浓度 √ √ 环己醇 各浓度 √ √
氟硼酸 各浓度 √ √ 铝铵矾 各浓度 √ √ 乙二醇 各浓度 √ √
混　酸 各浓度 √ √ 硫酸镁 各浓度 √ √ 甲　醛 各浓度 √ √
王　水 各浓度 √ √ 硝酸镁 各浓度 √ √ 乙　醛 各浓度 √ √
甲　酸 各浓度 √ √ 氯酸镁 各浓度 √ √ 丙　铜 各浓度 √ √
醋　酸 0-冰 √ √ 硫酸钙 各浓度 √ √ 甲　烷 各浓度 √ √
丁　酸 各浓度 √ √ 硫酸镍 各浓度 √ √ 丙　烷 各浓度 √ √
月桂酸 各浓度 √ √ 氯化锌 各浓度 √ √ 丁　烷 各浓度 √ √
脂肪酸 各浓度 √ √ 醋酸铅 各浓度 √ √ 环己烷 各浓度 √ √
草　酸 各浓度 √ √ 氟化铜 各浓度 √ √ 氟利昂 各浓度 √ √
油　酸 各浓度 √ √ 四氯化钛 各浓度 √ √ 丁二烯 各浓度 √ √
马来酸 各浓度 √ √ 氰化银 各浓度 √ √ 甲　笨 各浓度 √ √
苹果酸 各浓度 √ √ 三氯化锑 各浓度 √ √ 二甲苯 各浓度 √ √
笨甲酸 各浓度 √ √ 硫酸铬铝 各浓度 √ √ 二氯笨 各浓度 √ √
氢氧化钠 各浓度 √ √ 硫酸猛 各浓度 √ √ 二氟甲烷 各浓度 √ √
氢氧化钾 各浓度 √ √ 硝酸汞 各浓度 √ √ 二氯乙烷 各浓度 √ √
氢氧化锂 各浓度 √ √ 氯(液体) 各浓度 √ √ 二甲苯烷 各浓度 √ √
硫酸铵 各浓度 √ √ 氯　水 各浓度 √ √ 乙二胺 各浓度 √ √
硝酸镍 各浓度 √ √ 溴　水 各浓度 √ √ 苯　酚 各浓度 √ √
碳酸镍 各浓度 √ √ 过氧化氢 各浓度 √ √ 甲　酚 各浓度 √ √
磷酸镍 各浓度 √ √ 电镀液 各浓度 √ √ 对苯二酚 各浓度 √ √
氰化纳 各浓度 √ √ 糊　精 各浓度 √ √ 丁基锂 各浓度 √ √

注：符号说明：“√”优良，“0”为可用，有轻微腐蚀，“×”为不适用。表中温度为试验温度，不是指实际使用温度。
