938n01产品概述
DBY电动隔膜泵是一种新型的泵类，主要应用于石化、陶瓷、冶金等行业，这种泵的主要特点是不需灌引水、自吸能力达5米。直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏，且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟乙烯等，完全可以满足不同用户的要求。
主要用途
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质100℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
材质：铸铁、不锈钢、铝合金、流体衬胶、流体衬氟
技术参数
流量：0-20m3/h；
扬程：30m；
功率：0.55-5.5kw；
转速：1450r/min；
口径：10-100mm；
温度：-15-+150℃；
自吸高度：0-5m。

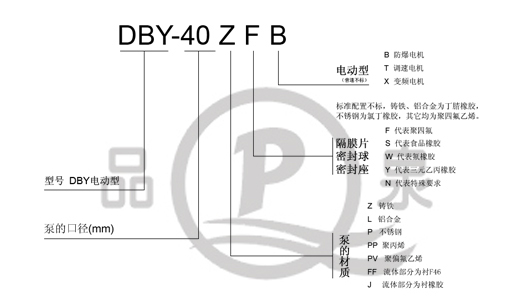

型号意义

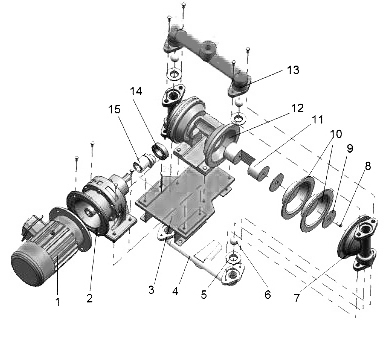

结构图
 |
| 1.电机 5.球座 9.压板 13.出口管 |
2.减速机 6.球 10.膜片 14.轴承 |
3.底板 7.泵体 11.活塞轴 15.偏心轴 |
4.进口管 8.压板螺丝 12.机座 |
性能参数
| 型号 |
泵 |
流量M3/h |
扬程 M |
吸程 M |
配备功率 KW |
使用温度℃ |
| 进口出口尺寸 |
铸铁 |
不锈钢 |
铝合金 |
全衬氟 |
| DBY-10 |
3/8" 丝扣 |
0.5 |
30 |
3 |
0.55 |
100 |
150 |
80 |
100 |
| DBY-15 |
1/2"丝扣 |
0.75 |
30 |
3 |
0.55 |
100 |
150 |
80 |
100 |
| DBY-25 |
1丝扣 |
3.5 |
30 |
4 |
1.5 |
100 |
150 |
80 |
100 |
| DBY-40 |
 |
4.5 |
30 |
4 |
1.5 |
100 |
150 |
80 |
100 |
| DBY-50 |
50mm法兰 |
6.5 |
30 |
4.5 |
3 |
100 |
150 |
80 |
100 |
| DBY-65 |
65mm法兰 |
8 |
30 |
4.5 |
3 |
100 |
150 |
80 |
100 |
| DBY-80 |
80mm法兰 |
16 |
30 |
5 |
5.5 |
100 |
150 |
80 |
100 |
| DBY-100 |
100mm法兰 |
20 |
30 |
5 |
5.5 |
100 |
150 |
80 |
100 |
|
