概述

QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水，吸程高达7m，扬程达70m，出口压力≥6bar。
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微。
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1～7bar之间)。
4、该泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。
5、不必用电，在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行。
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9、可输送较粘的液体(粘度在1万厘泊以下)。
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

工作原理 WORkING PRINCIPLE

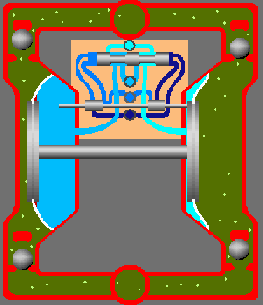

在动力源的驱动下经传动机构推动活塞运动，经过液压油推动膜片来回鼓动作功，完成流体的吸入和排出。 这个吸入和排出的过程叫做隔膜泵的工作过程。当隔膜泵活塞向后面移动的时候，膜片渐渐的凹进去，隔膜泵腔内的体积越变越大，压力也就随之降低，当压力低于入口管压力的时候，泵的入口阀门打开，流体流入隔膜泵腔内。娄活塞移动到内止点时，泵腔内体积达到最大，压力达到最小，流体充满隔膜泵腔，这时入口阀门关闭。吸入过程完成，开始压出过程。 当活塞向前移动，膜片慢慢鼓起的进修，隔膜泵腔内的体积越来越小，腔内压力越来越大，出口阀门被压开，流体被压出泵腔，当活塞达到外止点时，出口阀门因分为气动隔膜泵和电动隔膜泵两类。相应工作原理及特性如图所示。

主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质100℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

注:★－有 ∕－无
