产品概述：
本单位生产的QBY系列气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARI0WPUMPS相近。泵体过流部件材质采用不锈钢、铝合金、铸铁,隔膜根据不同液体分别采用丁腈橡胶、氟橡胶、氯丁橡胶及丁腈橡胶衬氟四种。
QBY系列气动隔膜泵,采用压缩空气、蒸汽、工业废气为动力源,吸程7m,扬程0-50m,流量6-8m,扬程15-30m,流量2-40m3/h。
性能参数表：
| 型号 |
流量
(m3/h) |
扬程
(m) |
允许吸上
真空度(m) |
是大允许通过颗粒直径(mm) |
最大供气压
(kgf/cm2) |
| QBY-10 |
0-0.8 |
0-50 |
5 |
1 |
7 |
| QBY-15 |
0-1 |
0-50 |
5 |
1 |
7 |
| QBY-20 |
0-1.8 |
0-50 |
7 |
2.5 |
7 |
| QBY-25 |
0-2.4 |
0-50 |
7 |
2.5 |
7 |
| QBY-32 |
5.6 |
0-50 |
7 |
4.5 |
7 |
| QBY-40 |
0-8 |
0-50 |
7 |
4.5 |
7 |
| QBY-50 |
0-12 |
0-50 |
7 |
8 |
7 |
| QBY-65 |
0-16 |
0-50 |
7 |
8 |
7 |
| QBY-80 |
0-24 |
0-50 |
7 |
10 |
7 |
| QBY-100 |
0-30 |
0-50 |
7 |
10 |
7 |
主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。
技术参数
流量：0-30m3/h；扬程：0-50m；口径：10-100mm；温度：-15-+120℃；压力：0.1-0.7MPa；自吸高度：5-7m。

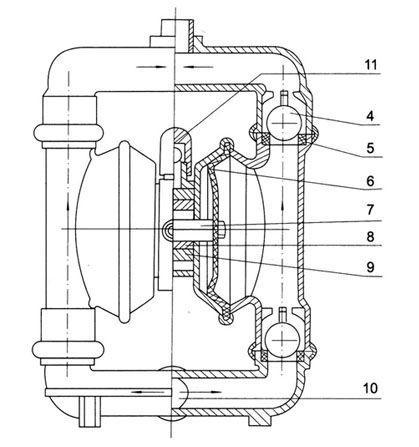

结构图
1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口 |
