CHL,CHLK轻型不锈钢多级离心泵

产品要述:
泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。
询价:     以下带有*号项为必填项
标题: *
联系人: * 公司名称:
联系方式: * 电子邮箱:
留言:

厂商:上海南洋泵业制造有限公司


产品概述

         CHL,CHLK和CHLF(T)轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。

应用范围

         CHL,CHLK和CHLF(T)型泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环
2)冷却系统
3)工业清洗
4)水处理(水的净化)
5)水产养殖
6)施肥/计量系统
7)环境应用

工作条件

稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度: 常温型-15℃至+70℃
热水型+70℃至+110℃
最大环境温度:+40℃
最大运作压力:10巴
最大进口压力受最大运作压力限制
介质酸碱性:PH4~9

电机

电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-240V
3×220-240V
380-415V

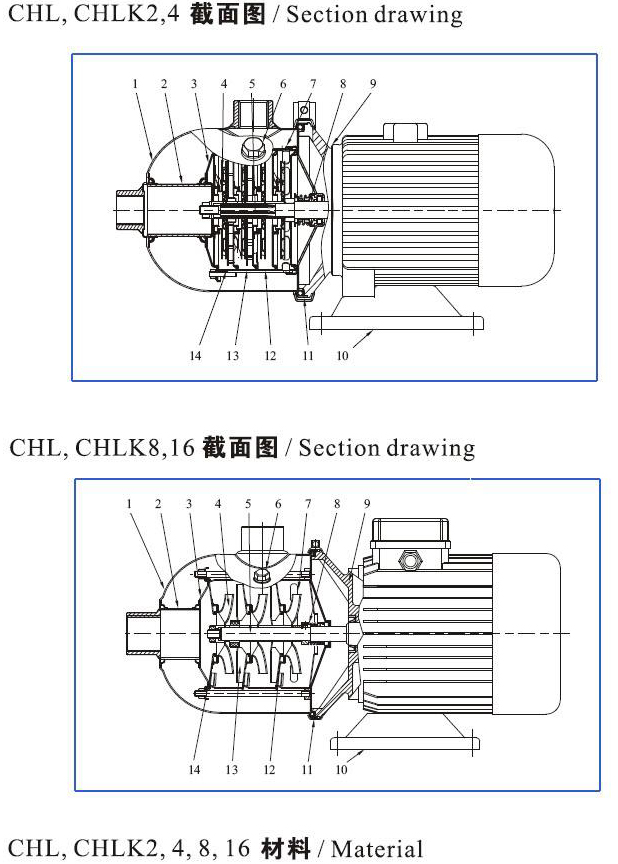

结构图

序号/NO. 名称/Name 材料
1 进出水段/Inlet and outlet section 不锈钢/Stainless steel
2 连接管/Connection pipe 不锈钢/Stainless steel
3 压板/Clamp plate 不锈钢/Stainless steel
4 叶轮/Impeller 不锈钢/Stainless steel
5 轴/Shaft 不锈钢/Stainless steel
6 堵头/Gag 不锈钢/Stainless steel
7 出水导叶/Water-out guide vane 不锈钢/Stainless steel
8 机械密封/Mechanical seal
9 电机端盖/Motor end cover 铝合金/Aluminum alloy
10 底座/ Base frame 铸铁/Castiron
11 快速接头/Quick joint 不锈钢/Stainless steel
12 导叶/Guide vane 不锈钢/Stainless steel
13 支撑导叶/Support guide vane 不锈钢/Stainless steel
14 导流器/Inducer 不锈钢/Stainless steel
