一、产品概述

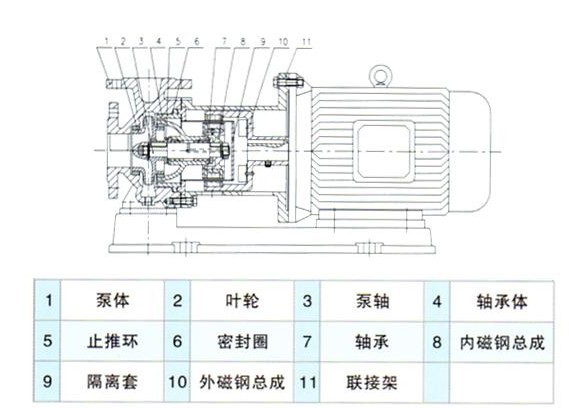

CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB系列磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
二、产品用途
CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

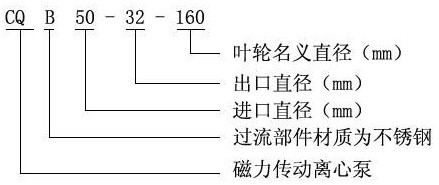

三、型号意义
五、安装和调试
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打幵吸入管道阀门即可，若抽吸液面低于泵轴心线时，?管道需配爸底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机苣动后，缓慢打幵排出阀，待泵进入正常工作状态后，再将排出阀调到所需幵度。
(六)泵停止工作前，应先关团排出阀门，然后切断电源。
一、CQB型磁力驱动离心泵性能参数
|
型号
|
口径(mm)
|
流量 (m3/h)
|
扬程
(m)
|
电机功率 (kW)
|
电 压
?(V)
|
材 质
|
|
进口
|
出口
|
|
CQB32-20-125
|
32
|
20
|
3.2
|
20
|
1.1
|
380
|
不
锈
钢
|
|
CQB32-20-160
|
32
|
20
|
3.2
|
32
|
1.5
|
380
|
|
CQB40-25-125
|
40
|
25
|
6.3
|
20
|
2.2
|
380
|
|
CQB40-25-160
|
40
|
25
|
6.3
|
32
|
3
|
380
|
|
CQB40-25-200
|
40
|
25
|
6.3
|
50
|
5.5
|
380
|
|
CQB50-32-125
|
50
|
32
|
12.5
|
20
|
3
|
380
|
|
CQB50-32-160
|
50
|
32
|
12.5
|
32
|
4
|
380
|
|
CQB50-32-200
|
50
|
32
|
12.5
|
50
|
7.5
|
380
|
|
CQB50-32-250
|
50
|
32
|
12.5
|
80
|
18.5
|
380
|
|
CQB65-50-125
|
65
|
50
|
25
|
20
|
4
|
380
|
|
CQB65-50-160
|
65
|
50
|
25
|
32
|
7.5
|
380
|
|
CQB65-40-200
|
65
|
40
|
25
|
50
|
15
|
380
|
|
CQB65-40-250
|
65
|
40
|
25
|
80
|
18.5
|
380
|
|
CQB80-65-125
|
80
|
65
|
50
|
20
|
7.5
|
380
|
|
CQB80-65-160
|
80
|
65
|
50
|
32
|
15
|
380
|
|
CQB80-50-200
|
80
|
50
|
50
|
50
|
18.5
|
380
|
|
CQB80-50-250
|
80
|
50
|
50
|
80
|
37
|
380
|
|
CQB100-80-125
|
100
|
80
|
100
|
20
|
15
|
380
|
|
CQB100-80-160
|
100
|
80
|
100
|
32
|
18.5
|
380
|
|
CQB100-65-200
|
100
|
65
|
100
|
50
|
37
|
380
|
|
CQB100-65-250
|
100
|
65
|
100
|
80
|
55
|
380
|
|
注:每个型号都可配防爆电机
|

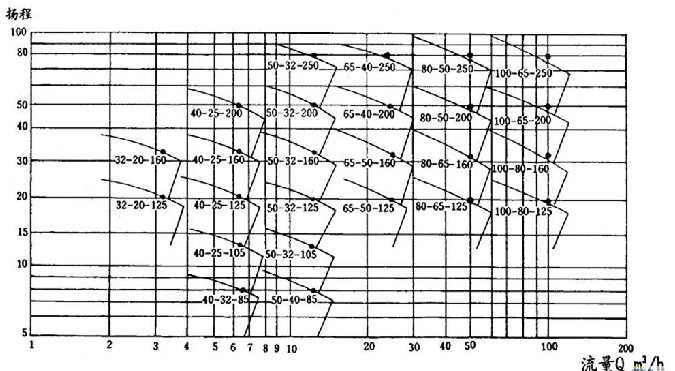

二、泵谱图
耐腐蚀性能 供参考
|
介质名称
|
浓度（%）
|
聚丙烯
|
浓度（%）
|
ABC
|
|
25℃
|
50℃
|
20℃
|
60℃
|
|
硫酸
|
60
|
√
|
√
|
〈30
|
√
|
X
|
|
硝酸
|
25
|
√
|
√
|
20
|
√
|
〇
|
|
盐酸
|
〈36
|
√
|
√
|
〈38
|
√
|
√
|
|
氢氟酸
|
35
|
√
|
√
|
40
|
√
|
X
|
|
醋酸
|
〈80
|
√
|
√
|
〈20
|
√
|
〇
|
|
氢氧化钠
|
100
|
√
|
√
|
√
|
√
|
√
|
|
重铬酸钾
|
25
|
√
|
√
|
√
|
√
|
√
|
|
溴水
|
√
|
X
|
X
|
√
|
〇
|
X
|
|
乙醇
|
√
|
√
|
〇
|
〈50
|
√
|
√
|
|
丙酮
|
√
|
√
|
〇
|
10
|
〇
|
√
|
|
四氯乙烷
|
√
|
〇
|
√
|
√
|
〇
|
X
|
|
氟利昂22
|
√
|
√
|
√
|
√
|
〇
|
〇
|
|
漂白液
|
CL13%
|
√
|
√
|
CL12.5%
|
〇
|
〇
|
|
电镀液
|
√
|
√
|
√
|
√
|
〇
|
X
|
|
照相液
|
√
|
√
|
√
|
√
|
√
|
√
|
|
照相液
|
√
|
ⅴ
|
√
|
√
|
ⅴ
|
ⅴ
|
续
|
介质名称
|
浓度(%)
|
不锈钢
|
浓度(%)
|
陶瓷
|
|
25℃
|
50℃
|
25℃
|
80℃
|
|
硫?酸
|
〈5
|
√
|
X
|
√
|
ⅴ
|
ⅴ
|
|
硝酸
|
70
|
ⅴ
|
√
|
√
|
ⅴ
|
ⅴ
|
|
盐酸
|
√
|
X
|
√
|
√
|
ⅴ
|
ⅴ
|
|
氢氟酸
|
√
|
X
|
√
|
0~100
|
X
|
√
|
|
醋酸
|
〈20
|
√
|
√
|
√
|
ⅴ
|
ⅴ
|
|
氨氧化钠
|
70
|
√
|
√
|
√
|
〇
|
X
|
|
重铬酸钾
|
40~60
|
ⅴ
|
ⅴ
|
10~20
|
ⅴ
|
ⅴ
|
|
溴?水
|
√
|
〇
|
√
|
√
|
ⅴ
|
ⅴ
|
|
乙?醇
|
√
|
ⅴ
|
√
|
√
|
ⅴ
|
ⅴ
|
|
丙?酮
|
√
|
ⅴ
|
ⅴ
|
√
|
ⅴ
|
√
|
|
四氯乙烷
|
50
|
ⅴ
|
ⅴ
|
√
|
ⅴ
|
ⅴ
|
|
氟利昂22
|
√
|
ⅴ
|
√
|
√
|
ⅴ
|
ⅴ
|
|
漂白液
|
√
|
X
|
√
|
√
|
ⅴ
|
ⅴ
|
|
电镀液
|
√
|
√
|
√
|
√
|
ⅴ
|
ⅴ
|
|
照相液
|
√
|
ⅴ
|
√
|
√
|
ⅴ
|
ⅴ
|
符号说明：ⅴ一优良，√一良好，〇一可用，但腐蚀明显。X—腐蚀严重，不适用。

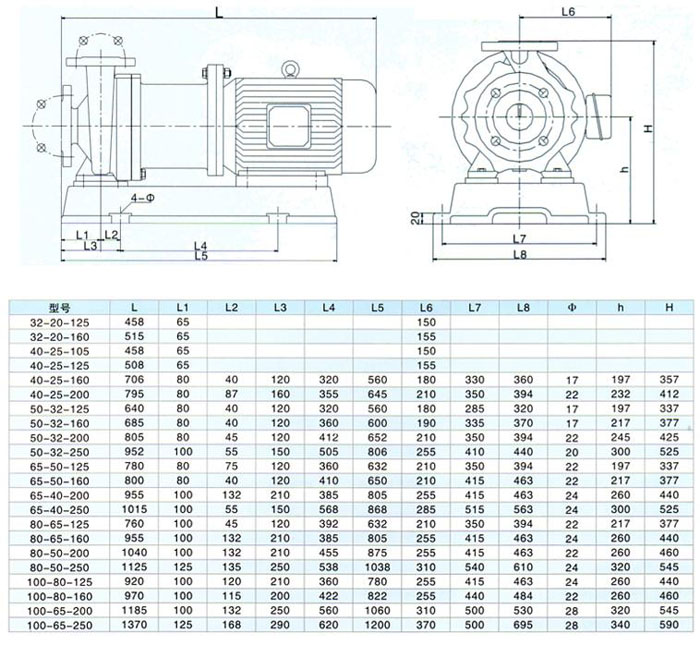

一、CQB型磁力驱动离心泵安装尺寸

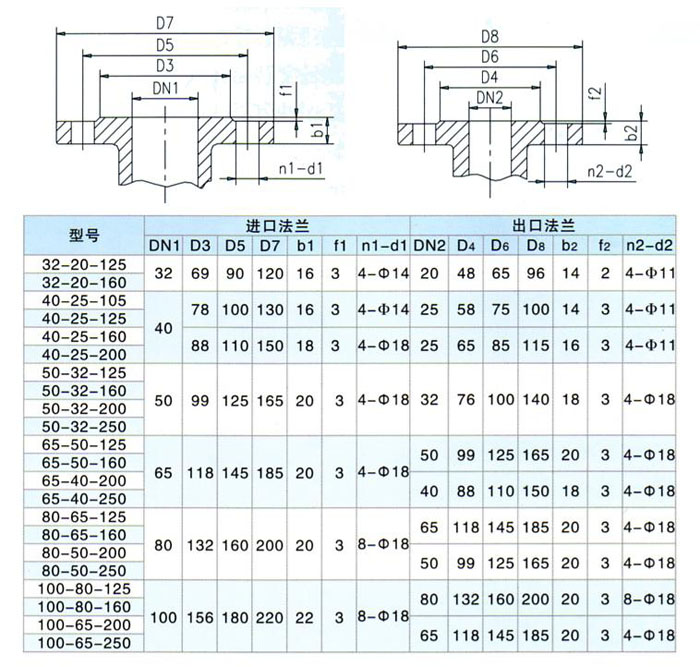

二、CQB型磁力驱动离心泵法兰尺寸
|
