一、产品概述:
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到国外同类产品的先进水平。
二、主要特点：
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
三、产品用途：
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
四、型号意义:
六、安装和使用
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
|
型 号
|
口径
|
流量 (m3/h)
|
扬程 (m)
|
电机功率 (kW)
|
电 压
(V)
|
材质
|
|
进口(mm)
|
出口(mm)
|
|
14CQ-5
|
14
|
10
|
1.2
|
5
|
0.12
|
220/380
|
不
锈
钢
|
|
16CQ-8
|
16
|
12
|
1.8
|
8
|
0.18
|
220/380
|
|
20CQ-12
|
20
|
12
|
3
|
12
|
0.37
|
220/380
|
|
25CQ-15
|
25
|
20
|
5.4
|
15
|
1.1
|
380
|
|
32CQ-15
|
32
|
25
|
6.5
|
15
|
1.1
|
380
|
|
32CQ-25
|
32
|
25
|
4.8
|
25
|
1.1
|
380
|
|
40CQ-20
|
40
|
32
|
10
|
20
|
2.2
|
380
|
|
40CQ-32
|
40
|
32
|
11.5
|
32
|
4
|
380
|
|
50CQ-25
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
50CQ-32
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
50CQ-50
|
50
|
32
|
7.8
|
50
|
5.5
|
380
|
|
65CQ-25
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
65CQ-32
|
65
|
50
|
25
|
32
|
7.5
|
380
|
|
80CQ-32
|
80
|
65
|
50
|
32
|
11
|
380
|
|
50CQ-50
|
80
|
65
|
50
|
50
|
15
|
380
|
|
100CQ-32
|
100
|
80
|
60
|
32
|
15
|
380
|
|
100CQ-50
|
100
|
80
|
60
|
50
|
18.5
|
380
|
|
注:表中16CQ-8---100CQ-50都可配防爆电机
|

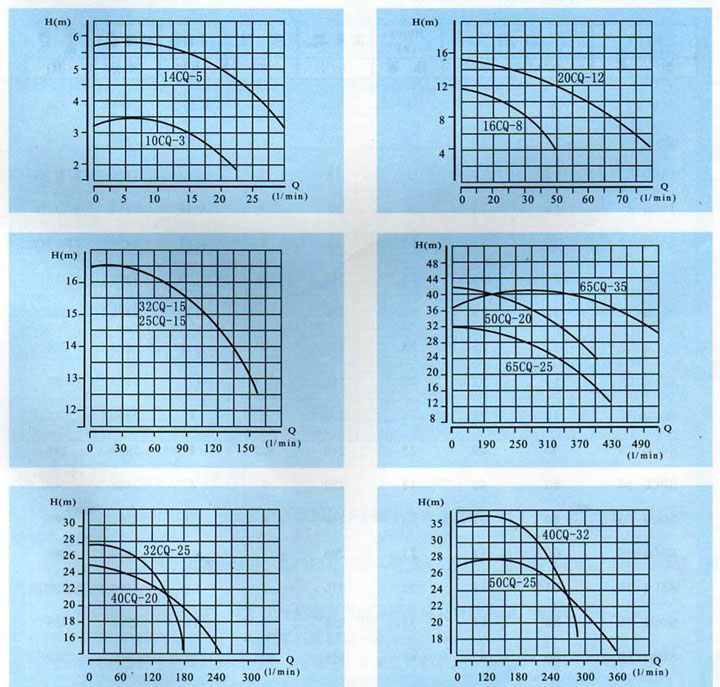

性能曲线

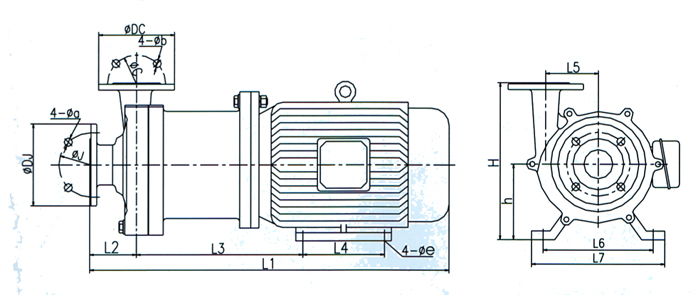

一、CQ型磁力驱动泵安装尺寸图：
二、CQ型磁力驱动泵安装尺寸表：
|
