一、产品概述：
IHF为单级单吸式氟塑料合金化工离心泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。

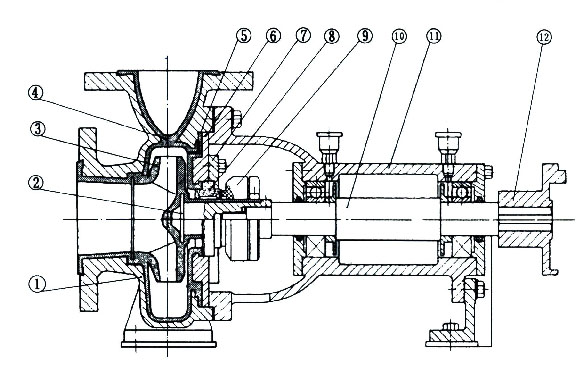

三、结构图
|
序号
|
名称
|
材料
|
|
1
|
泵体
|
HT200
|
|
2
|
叶轮骨架
|
45#钢
|
|
3
|
叶轮
|
聚全氟乙丙烯
|
|
4
|
泵体衬里
|
聚全氟乙丙烯
|
|
5
|
泵盖衬里
|
聚全氟乙丙烯
|
|
6
|
泵盖
|
HT200
|
|
7
|
机封盖压
|
1Cr18Ni9Ti
|
|
8
|
静环
|
99.9%氧化铝陶瓷
|
|
9
|
动环
|
填充四氟乙烯
|
|
10
|
泵轴
|
3Cr13
|
|
11
|
轴承体
|
HT200
|
|
12
|
联轴器
|
HT200
|

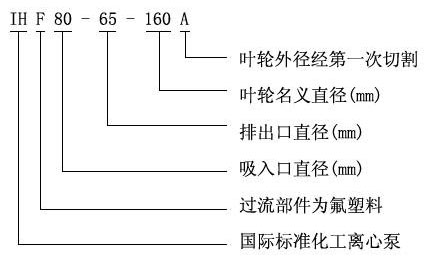

四、型号意义：
|
型?? 号
|
转速
r/min
|
流量Q
|
扬程
m
|
效率
%
|
功率 P
|
必耐汽
蚀余量
(m)
|
|
m3/h
|
l/s
|
轴功率
|
电机功率
|
|
（KW)
|
|
?IHF32-25-125
|
2900
|
3.5
|
0.97
|
21
|
40
|
0.5
|
1.5
|
2.3
|
|
5
|
1.39
|
20
|
44
|
0.62
|
|
6.5
|
1.8
|
18
|
42
|
0.76
|
|
1450
|
1.75
|
0.49
|
5.25
|
37
|
0.068
|
0.75
|
2.3
|
|
2.5
|
0.69
|
5
|
40
|
0.085
|
|
3.25
|
0.9
|
4.5
|
38
|
0.105
|
|
?IHF32-25-125A
|
2900
|
3.1
|
0.06
|
17.6
|
38
|
0.7
|
1.1
|
2.3
|
|
4.5
|
1.25
|
16
|
41
|
0.48
|
|
5.8
|
1.61
|
14.4
|
40
|
0.57
|
|
?IHF32-25-160
|
2900
|
3.5
|
0.97
|
33
|
34
|
0.93
|
2.2
|
2.3
|
|
5
|
1.39
|
32
|
40
|
1.1
|
|
6.5
|
1.8
|
30
|
42
|
1.26
|
|
1450
|
1.75
|
0.49
|
8.25
|
30
|
0.131
|
0.75
|
2.3
|
|
2.5
|
0.69
|
8
|
38
|
0.143
|
|
3.25
|
0.9
|
7.5
|
40
|
0.166
|
|
?IHF32-25-160A
|
2900
|
3.1
|
0.86
|
29
|
30
|
0.81
|
1.5
|
2.3
|
|
4.5
|
1.25
|
28
|
35
|
0.97
|
|
5.8
|
1.61
|
26
|
36
|
1.14
|
|
?IHF40-32-125
|
2900
|
4.4
|
1.22
|
21
|
40
|
0.63
|
2.2
|
2.5
|

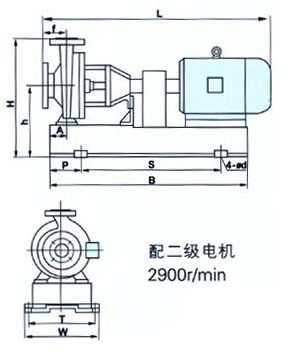

IHF系列氟塑料合金化工离心泵安装尺寸：
|
型号
|
l
|
b
|
s
|
p
|
a
|
w
|
t
|
h
|
h
|
f
|
4-фd
|
|
IHF60-32-125
|
950
|
895
|
595
|
155
|
80
|
395
|
345
|
352
|
212
|
80
|
4-ф19
|
|
IHF50-32-160
|
1025
|
895
|
595
|
155
|
80
|
395
|
345
|
392
|
232
|
80
|
4-ф25
|
|
IHF50-32-200
|
1075
|
995
|
655
|
170
|
80
|
450
|
400
|
440
|
260
|
80
|
4-ф25
|
|
IHF65-50-125
|
995
|
895
|
595
|
155
|
80
|
395
|
345
|
352
|
212
|
80
|
4-ф25
|
|
IHF65-50-160
|
1075
|
998
|
655
|
170
|
80
|
450
|
400
|
392
|
232
|
80
|
4-ф25
|
|
IHF65-40-200
|
1240
|
1155
|
730
|
200
|
80
|
500
|
450
|
440
|
260
|
100
|
4-ф25
|
|
IHF65-40-250
|
1350
|
1270
|
840
|
215
|
100
|
490
|
440
|
510
|
285
|
100
|
4-ф24
|
|
IHF80-65-125
|
1095
|
995
|
655
|
170
|
80
|
450
|
400
|
392
|
232
|
100
|
4-ф25
|
|
IHF80-65-160
|
1240
|
1155
|
730
|
200
|
80
|
500
|
450
|
440
|
260
|
100
|
4-ф25
|
|
IHF80-50-200
|
1240
|
1155
|
730
|
200
|
80
|
500
|
450
|
460
|
260
|
100
|
4-ф25
|
|
IHF80-50-250
|
1543
|
1420
|
940
|
240
|
95
|
610
|
550
|
525
|
300
|
125
|
4-ф24
|
|
IHF100-80-125
|
1240
|
1140
|
740
|
200
|
95
|
490
|
440
|
440
|
260
|
100
|
4-ф24
|
|
IHF100-80-160
|
1355
|
1270
|
840
|
215
|
95
|
490
|
440
|
480
|
280
|
100
|
4-ф24
|
|
IHF100-65-200
|
1543
|
1420
|
940
|
240
|
95
|
610
|
540
|
525
|
300
|
100
|
4-ф24
|
|
IHF125-80-160
|
1543
|
1420
|
940
|
240
|
95
|
610
|
540
|
525
|
300
|
125
|
4-ф28
|
|
IHF125-100-200
|
1700
|
1620
|
1060
|
290
|
110
|
660
|
600
|
650
|
370
|
125
|
4-ф28
|
|

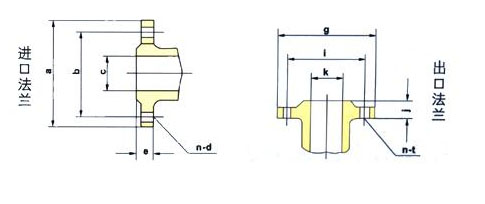

型 号
|
进口法兰尺寸
|
出口法兰尺寸
|
|
c
|
a
|
b
|
e
|
n-Фd
|
k
|
g
|
i
|
j
|
n-Фt
|
|
IHF50-32-125
|
50
|
165
|
125
|
20
|
4-Ф17.5
|
32
|
140
|
100
|
18
|
4-Ф17.5
|
|
IHF50-32-160
|
50
|
165
|
125
|
20
|
4-Ф17.5
|
32
|
140
|
100
|
18
|
4-Ф17.5
|
|
IHF50-32-200
|
50
|
165
|
125
|
20
|
4-Ф17.5
|
32
|
140
|
100
|
18
|
4-m16
|
|
IHF65-50-125
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
50
|
165
|
125
|
20
|
4-Ф17.5
|
|
IHF65-50-160
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
50
|
165
|
125
|
20
|
4-Ф17.5
|
|
IHF65-40-200
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
40
|
150
|
110
|
18
|
4-m16
|
|
IHF65-40-250
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
40
|
150
|
110
|
18
|
4-m16
|
|
IHF80-65-125
|
80
|
200
|
160
|
20
|
4-Ф17.5
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
|
IHF80-65-160
|
80
|
200
|
160
|
20
|
4-Ф17.5
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
|
IHF80-50-200
|
80
|
200
|
160
|
20
|
4-Ф17.5
|
50
|
165
|
125
|
20
|
4-m16
|
|
IHF80-50-250
|
80
|
200
|
160
|
20
|
4-Ф17.5
|
50
|
165
|
125
|
20
|
4-m16
|
|
IHF100-80-125
|
100
|
220
|
180
|
22
|
4-Ф17.5
|
80
|
200
|
165
|
20
|
8-m16
|
|
IHF100-80-160
|
100
|
220
|
180
|
22
|
4-Ф17.5
|
80
|
200
|
165
|
20
|
8-Ф17.5
|
|
IHF100-65-200
|
100
|
220
|
180
|
22
|
4-Ф17.5
|
65
|
185
|
145
|
20
|
4-Ф17.5
|
|
IHF125-80-160
|
125
|
250
|
210
|
22
|
4-Ф18
|
80
|
200
|
160
|
20
|
8-Ф17.5
|
|
IHF125-100-200
|
125
|
250
|
210
|
22
|
4-Ф18
|
100
|
220
|
180
|
20
|
8-Ф17.5
|
|
