产品概述

最大流量：1.5～60立方/小时     扬　　程：8～32米     功　　率：0.37～15KW
　　ZBF型自吸式塑料磁力传动离心泵简称（自吸塑料磁力泵）是结合新型纳米材料、自吸结构和磁力传动技术，并经过公司技术人员反复研究试验而成功的高新技术产品，具有自吸性能、耐腐蚀、无泄漏等优点。
　　过流部件材质：PP（增强聚丙烯）、PVF2（聚偏二氟乙烯）
　　联接方式：丝口、软管、活接、法兰
　　流量Q：1.5～60m3/h
　　扬程H：8～32m
　　功率N：0.37～15kw
　　介质温度(t)：0～60℃

结构特点

　　自吸塑料磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。

安装和使用

　　1、自吸泵应水平安装不宜竖立，泵体不得承受管路重量，泵与管路应保持良好的密封，各紧固件无松动现象。
　　2、拧开泵上方的加水螺栓，加入储液水不少于泵体容积的三分之二，旋紧螺栓。
　　3、泵使用前应进行检查，电机转动灵活，电机旋转方向与转向标记一致，无卡滞及异常声响。
　　4、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
　　5、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
注意事项
　　1、因泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止无介质运转，同时应避免在工作中途停电后再启动时所造成的无介质运转。
　　2、输送介质若含有固体颗粒，泵入口前要加过滤网，如含有铁磁质微粒，需加磁性过滤器（本厂有生产，属于选购件）。
　　3、被输送的介质及其温度应在泵材允许范围内。自吸塑料磁力泵的使用温度<60℃，进口压力不大于0.1MPa，最大工作压力为0.6MPa；
　　4、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
　　5、自吸塑料磁力泵长时间运行后，发现泵有异常情况（噪音大，震动加剧），应拆检轴承和端面动环的磨损情况，若轴承和泵轴的间隙、叶轮轴向窜动较大时，应更换轴承和轴向动环。

使用环境

　　环境温度：-20～40℃；环境湿度：95%；海拔高度：不超过1000米（大于时应在订货时提出）。

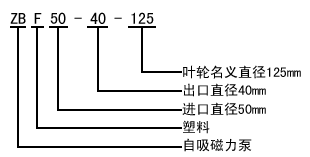

型号意义

性能参数
