WQ(QW)潜水排污泵

产品要述:
WQ(QW)型无堵塞潜水排污泵具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
询价:     以下带有*号项为必填项
标题: *
联系人: * 公司名称:
联系方式: * 电子邮箱:
留言:

厂商:上海奥利泵业制造有限公司


产品概述:
        WQ(QW)型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
        该系列泵采用独特叶轮结构和新型机机密封,能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有较高的效率,叶轮经动静平衡试验,使泵在运行中无振动。
        该泵水力性能先进、成熟,产品经测试各项性能指标均达到有关标准规定,产品投放市场后以其独特的功效,可靠的性能,稳定的质量受到广大用户的欢迎和好评。

结构说明:
        QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:
        信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。
        漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
        机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
        叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
        泵体15:与叶轮配用,使得泵具有高的效率。
        密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。


产品特点:
1. 采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2. 设计合理,配套电机合理,效率高,节能效果显著。
3. 机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。
4. 泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。
5. 泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
6. 可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。
7. 双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。
8. 浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。
9. 在使用扬程范围内保证电机运行不过载。
10. 根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
11. 安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

产品用途:
1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。

流量范围:8-2600m3/h
扬程范围:7-60m
使用温度:-15℃-60℃
配套功率:0.75-280KW
工作压力:≤1.6MPa
过流材质:铸铁、不锈钢

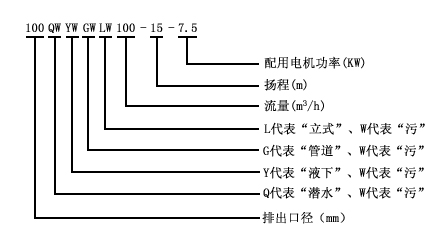

型号意义:
