产品执行标准:AP1610(第八版)、VDMA24297(重型)
SZE石油化工流程泵为单级单吸卧式径向割分泵体带中心支撑的蜗壳泵,主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体,输送介质的温度一般为-80℃~+450℃。
SZE石油化工流程泵结构说明
◆ 泵为单级、卧式、蜗壳泵。泵体为中心支撑,单吸叶轮。轴向吸入,径向排出。
◆ 根据使用条件采用前、后密封及平衡孔进行水力平衡。
◆ 泵盖具有冷却或加热管接头。轴封采用填料密封,也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。
◆ 标准管路按API规范设计,可对中心支撑的泵支座进行冷却。
◆ 吸入及排出管法兰的额定压力等级相同。
◆ 轴承用洁净的22号机械油润滑。
◆ 油润滑轴承自动控制油位。当温度T≤200℃时轴承架不须冷却;当温度T>200℃时轴承架采用风冷或水冷却。
◆ 泵的旋转方向:从原动机端看,为顺时针旋转。

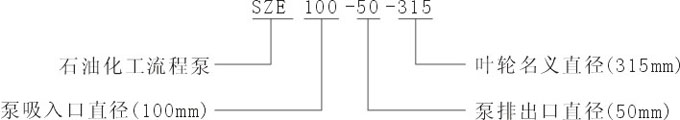

型号意义
|
