产品执行标准：APl610(第八版)
SGX小流量化工流程泵为单级单吸悬臂式离心泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁的液体、低温或高温的液体、中性或有腐蚀性的液体，输送介质的温度一般为-45℃~450℃。
SGX小流量化工流程泵结构说明
●泵为单级、卧式、蜗壳泵。泵体为中心支撑，单吸叶轮。轴向吸入，径向排出。
●泵盖具有冷却或加热管接头。轴封采用填料密封，也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。
●标准管路按API规范设计，可对中心支撑的泵支座进行冷却。
●吸入及排出管法兰的额定压力等级相同。
●轴承用洁净的22号机械油润滑。
●油润滑轴承自动控制油位。
●泵的旋转方向：从原动机端看，为顺时针旋转。

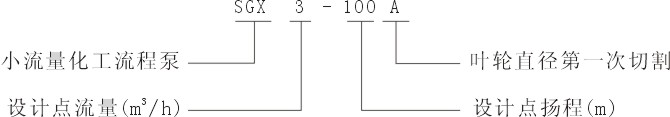

型号意义
|
