产品概述

        DL、DLR型泵系立式单吸多级分段式离心泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水,也可应用于厂矿给排水、输送液体的流量范围为4.9~200M3/H,扬程范围为22~239M,配套功率范围为1.5~160KW,口径范围为￠40~￠150MM。本厂生产的DL、DLR型系列泵质量可靠、性能稳定。

主要用途

        DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃,DLR型介质使用温度不超过120℃。

主要特点

    1.泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。

    2.泵吸入口和吐出口均为水平方向,简化了管路的连接。

    3.可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

    4.泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。

    5.电机外加防雨罩,泵可置于户外使用,取消泵房,节省建筑费用。6.泵转子具有较小的挠度，且所选用的为4极电机,因此运行平稳、振动小、噪声低、使用寿命长。

结构说明

        DL型泵由电机和泵两部分组成,电机为Y型三相导步电机,泵和电机采用联轴器连接,整体为刚性连接使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分自平衡鼓来承担,其余小部分残余轴向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。泵旋转方向从驱动端向下看为逆时针方向转动。

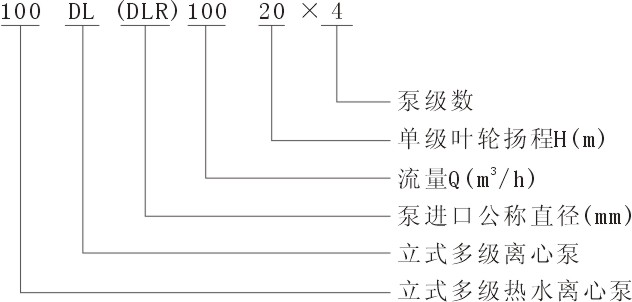

型号意义
