一、结构及工作原理

　　ZW系列自吸式无堵塞排污泵，主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。

　　泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动吋，泵内的储液在叶轮的作用下，夹带着空气被向上?出.液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

二、适用范围：

　　适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

　　1.环境温度≦50℃，介质温度≦80℃特殊要求可达200.℃ 2.介质PH值铸铁材质为6-9，不锈钢为2-13. 3.介质重度不超过1240千克/m3 4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。 5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

三、产品优点：

　　1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

　　2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

　　3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

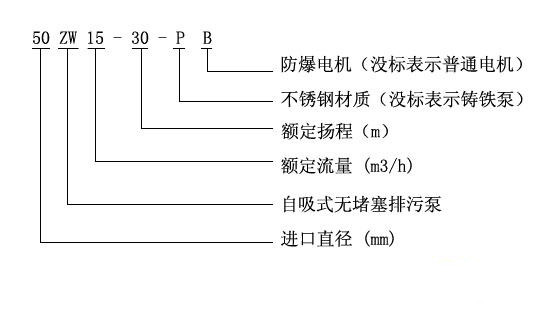

四、型号意义：
