一、产品概述：

　　1W型单级直连旋涡泵是我厂生产多年的老产品，具有结构简单，使用安全可靠，维修保养方便，体积小，重量轻等优点。本产品性能稳定可靠，达到国内同类产品先进水平。由于以上特点，我厂生产的W型单级直连旋涡泵深得全国广大使用部门的拥护与信任。

　　W型单级直连旋涡泵是供汲送清水和物理化学性质类似于水的液体之用，使用液温不得超过6 0℃，常用于小型锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、  农业远程喷灌等各工业部门都有广泛的应用。

二、型号意义：

    型号：1W-2.4-10.5

    1-泵的进口直径1英寸

    W-旋涡泵

    2.4-泵流量(m3／h)

    1 0.5-泵扬程为10.5×10(m)

    型号：1W-2.5-12

     1-泵的进口直径1英寸

    W-旋涡泵

    2.5-泵流量(m3／h)

    1 2-泵扬程为12×10(m)

三：结构说明：

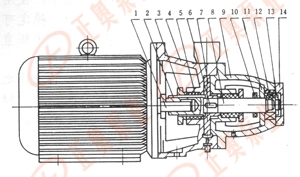

1W2.4-10.5产品结构

1．电机轴头       8．  泵  轴

2．键             9．  泵    架

3．填料压盖       10．挡水圈

4．泵  体         11．轴承盖乙

5．填  料         12．轴    承

6．键              13．小圆螺母

7．叶  轮         14．轴承盖甲
