■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵产品概述：
CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵配卧式加长轴电机，轴向吸入，径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成，使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺，具有适用范围广，高效节能，质量可靠等特点。
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵型号意义：
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵电机：
● 全封闭式风冷电机
● 铝壳
● 安全等级：IP55、密封等级：F
● 标准电压：50Hz：1×220-240V 3×220-240V 3×380-415V
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵输送液体：
● 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
● 泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
● 当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
● 泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶剂、油的含量等。
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵工作条件：
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：10巴
最大进口压力受最大运作压力限制
质酸碱性：PH4~9
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵结构图：
|
.gif)
|
|
序号／No．
|
名称／Name
|
材料／Material
|
|
2
|
堵头／Gag
|
不锈钢／Stainless steel
|
|
3
|
轴承/Bearing
|
碳化钨／Tungsten carbide
|
|
4
|
叶轮／Impeller
|
不锈钢／Stainless steel
|
|
5
|
轴／Shaft
|
不锈钢／Stainless steel
|
|
6
|
出水导叶/Water-out guide vane
|
不锈钢／Stainless steel
|
|
8
|
机械密封／Mechanical seal
|
|
|
9
|
电机端盖／Motor end cover
|
铝合金／Aluminum alloy
|
|
10
|
底座／Base frame
|
铸铁／Cast iron
|
|
11
|
拉杆／Pull-rod
|
不锈钢／Stainless steel
|
|
12
|
导叶／Guide vane
|
不锈钢／Stainless steel
|
|
13
|
支撑导叶／Support guide vane
|
不锈钢／Stainless steel
|
|
14
|
叶轮隔套/Impeller separating sleeve
|
不锈钢／Stainless steel
|
|
|
CHLF
|
|
|
1
|
进水体／Water-in body
|
不锈钢／Stainless steel
|
|
7
|
出水体／Water-out body
|
不锈钢／Stainless steel
|
|
|
CHLF（T）
|
|
|
1
|
进水体／Water-in body
|
铸铁／Cast iron
|
|
7
|
出水体／Water-out body
|
铸铁／Cast iron
|
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵应用范围：
CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵适用于工业及生活用水。
● 空调系统 ● 施肥、计量系统
● 冷却系统 ● 环境应用
● 工业清洗 ● 供水或增压系统
● 水处理（水的净化） ● 生活用水
● 水产养殖 ● (其他)许多专门特定用途
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵性能参数：
|
型号
|
扬程(m)
|
流量(m3/h)
|
电机功率(KW)
|
转速(r/min)
|
|
CHL2-20
|
14
|
2
|
0.37
|
2900
|
|
CHL2-30
|
21
|
2
|
0.55
|
2900
|
|
CHL2-40
|
28
|
2
|
0.55
|
2900
|
|
CHL2-50
|
35
|
2
|
0.55
|
2900
|
|
CHL2-60
|
42
|
2
|
0.75
|
2900
|
|
CHL4-20
|
15
|
4
|
0.55
|
2900
|
|
CHL4-30
|
22
|
4
|
0.75
|
2900
|
|
CHL4-40
|
30
|
4
|
0.75
|
2900
|
|
CHL8-10
|
8.5
|
8
|
0.75
|
2900
|
|
CHL8-20
|
17
|
8
|
0.75
|
2900
|
|
CHL8-30
|
25.5
|
8
|
1.1
|
2900
|
|
CHL8-40
|
34
|
8
|
1.5
|
2900
|
|
CHL8-50
|
42.5
|
8
|
2.2
|
2900
|
|
CHL12-10
|
9.5
|
12
|
0.75
|
2900
|
|
CHL12-20
|
19.5
|
12
|
1.2
|
2900
|
|
CHL12-30
|
29.5
|
12
|
1.8
|
2900
|
|
CHL12-40
|
39.5
|
12
|
2.4
|
2900
|
|
CHL12-50
|
50
|
12
|
3
|
2900
|
|
CHL16-10
|
10
|
16
|
1.1
|
2900
|
|
CHL16-20
|
21
|
16
|
2.2
|
2900
|
|
CHL16-30
|
32
|
16
|
3
|
2900
|
|
CHL20-10
|
9.5
|
20
|
1.1
|
2900
|
|
CHL20-20
|
21
|
20
|
2.2
|
2900
|
|
CHL20-30
|
33
|
20
|
4
|
2900
|
|
CHLF(T)2-20
|
14
|
2
|
0.37
|
2900
|
|
CHLF(T)2-30
|
21
|
2
|
0.55
|
2900
|
|
CHLF(T)2-40
|
28
|
2
|
0.55
|
2900
|
|
CHLF(T)2-50
|
35
|
2
|
0.55
|
2900
|
|
CHLF(T)2-60
|
42
|
2
|
0.75
|
2900
|
|
CHLF(T)4-20
|
15
|
4
|
0.55
|
2900
|
|
CHLF(T)4-30
|
22
|
4
|
0.55
|
2900
|
|
CHLF(T)4-40
|
30
|
4
|
0.75
|
2900
|
|
CHLF(T)4-50
|
38
|
4
|
1.1
|
2900
|
|
CHLF(T)4-60
|
45
|
4
|
1.1
|
2900
|
|
CHLF(T)8-10
|
8.5
|
8
|
0.75
|
2900
|
|
CHLF(T)8-20
|
17
|
8
|
0.75
|
2900
|
|
CHLF(T)8-30
|
25.5
|
8
|
1.1
|
2900
|
|
CHLF(T)8-40
|
34
|
8
|
1.5
|
2900
|
|
CHLF(T)8-50
|
42.5
|
8
|
2.2
|
2900
|
|
CHLF(T)12-10
|
9.5
|
12
|
0.75
|
2900
|
|
CHLF(T)12-20
|
19.5
|
12
|
1.2
|
2900
|
|
CHLF(T)12-30
|
29.5
|
12
|
1.8
|
2900
|
|
CHLF(T)12-40
|
39.5
|
12
|
2.4
|
2900
|
|
CHLF(T)12-50
|
50
|
12
|
3
|
2900
|
|
CHLF(T)16-10
|
10
|
16
|
1.1
|
2900
|
|
CHLF(T)16-20
|
21
|
16
|
2.2
|
2900
|
|
CHLF(T)16-30
|
32
|
16
|
3
|
2900
|
|
CHLF(T)16-40
|
43
|
16
|
4
|
2900
|
|
CHLF(T)20-10
|
9.5
|
20
|
1.1
|
2900
|
|
CHLF(T)20-20
|
21
|
20
|
2.2
|
2900
|
|
CHLF(T)20-30
|
33
|
20
|
4
|
2900
|
|
CHLF(T)20-40
|
44.5
|
20
|
4.4
|
2900
|

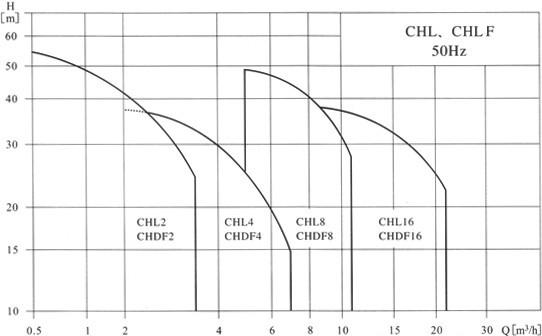

■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵型谱图：
.jpg)
下述条件适用于前面所示性能曲线。
● 所有曲线都基于电机在恒速2900rpm的测量值。
● 测试采用20℃不含空气的水，运动粘度为1mm2/s。
● 曲线容差符合ISO9906，附录A。
● 泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵性能表格：
|
型号
|
CHL2
CHLF2
|
CHL4
CHLF4
|
CHL8
CHLF8
|
CHL16
CHLF16
|
|
额定流量（m3/h）
|
2
|
4
|
8
|
16
|
|
流量范围（m3/h）
|
1～3.5
|
1.5～8
|
5～12
|
8～22
|
|
最大压力（bar）
|
5.5
|
4
|
5
|
4
|
|
电机功率（kw）
|
0.37～0.75
|
0.37～0.75
|
0.75～2.2
|
2.2～3
|
|
温度范围（℃）
|
-15～+110
|
|
最大效率（%）
|
46
|
59
|
64
|
70
|
■ CHLF型不锈钢轻型多级离心泵┃卧式分段式多级离心泵维修与保养：
运行中的维护与保养
1、进水管路必须高度密封，不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时，电机超电流长期运行。
4、定时检査泵运行中电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行过程中应有专人看管，以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检査，必要时可更換易损零件及轴承，机组大修期一般为一年。
机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。 |
