■ YW型立式液下排污泵产品概述：
YW型立式液下排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

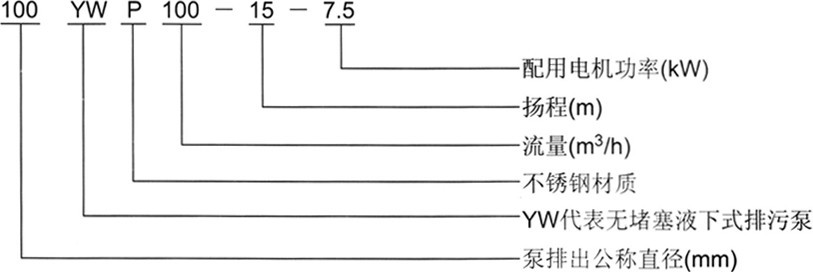

■ YW型立式液下排污泵型号意义：
■ YW型立式液下排污泵使用条件：
流量：2～850 m3/h
扬程范围：3～45m
额定转速n：1450～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×103kg/m3
介质PH值：5～9
系统最高工作压力：≤0.6Mpa
■ YW型立式液下排污泵结构图：
|
.bmp)
|
1
|
电机
|
11
|
油室
|
|
2
|
联轴器
|
12
|
机械密封
|
|
3
|
电机座
|
13
|
后盖板
|
|
4
|
上轴承
|
14
|
键
|
|
5
|
上轴承座
|
15
|
叶轮螺母
|
|
6
|
安装盘
|
16
|
叶轮
|
|
7
|
加长轴
|
17
|
密封环
|
|
8
|
支撑管
|
18
|
泵体
|
|
9
|
下轴承
|
19
|
出水管
|
|
10
|
上机械密封
|
20
|
底盘
|
■ YW型立式液下排污泵特点：
1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、泵结构紧凑，体积小，移动方便，安装简单。
5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。
6、泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达7米。
7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。
■ YW型立式液下排污泵主要用途：
YW型立式液下排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。
■ YW型立式液下排污泵性能参数：
|
型 号
|
口 径
(mm)
|
流 量
(m3/h)
|
扬 程
(m)
|
功 率
(kw)
|
转 速
(r/min)
|
效 率
(%)
|
|
YW25-8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
|
YW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
YW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
YW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
YW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
YW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
YW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
YW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
YW50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
YW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
YW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
YW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
YW65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
YW65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
YW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
YW65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
YW65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
YW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
YW80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
YW80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
YW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
YW100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
YW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
YW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
YW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
YW100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
YW100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
YW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
YW125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
YW120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
YW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
YW150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
YW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
YW150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
YW150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
YW150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
YW150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
YW200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
YW200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
YW200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
YW200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
YW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
YW200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
YW200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
YW200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
YW200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
YW250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
YW250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
YW250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
YW250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
YW250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
YW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
YW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
YW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
YW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
YW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
YW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
YW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
YW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
YW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
YW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
YW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
YW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
YW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
YW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
YW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
YW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
YW400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
YW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
YW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
YW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
YW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
YW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
■ YW型立式液下排污泵使用注意事项：
1.泵使用前应仔细检?泵和电机有无损伤.检?紧固件紧固情况。
2.盘动泵检?有无磨擦声.同时检?泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm。
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动 水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行。
5.不得将水泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%）.最好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机。
■ YW型立式液下排污泵使用说明：
起动：
1、试验起动，检查电机转向和泵要求是否一致。
2、关闭出口管路上的阀门和压力表。
3、起动电机，并开后压力表，慢慢打开出口管路阀门到所需位置，．直至正常运行。
停车：
1、慢慢关闭出口闸阀，停止电动机，关闭压力表.
2、长期停车时，应将泵卸下，请理重装，妥善保管。
拆卸：
1、关闭出液管阀门，卸掉法兰上的联结螺栓。
2、松开电机座和联接端盖螺栓，卸掉电机。
3、松开基础上固定泵的螺栓，将泵取出，以清水冲洗，为防氧化。
4、拆下底座，泵体和出液管，松开叶轮螺母，取出叶轮。
5、拆下油室，机械密封，拆下加长管，轴承座，取出加长轴。 |
