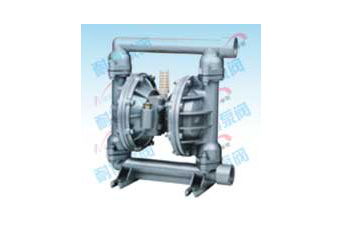

性能及特点: NBQ气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水,吸程高达7m,扬程达70m,出口压力≥kgf/cm2; 2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微; 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间); 4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥 或腐蚀性介质时,不会造成环境污染和危害人身安全; 5、不必用电,在易燃、易爆志气使用安全可靠; 6、可以浸没在介质中工作; 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,一 旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,以能自动启动运行; 8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运行部件,不象其他类型的泵因转子、活 塞、齿轮、叶片等部件的磨损而使性能逐步下降; 9、可输送较粘的液体(粘度在1万厘泊以下); 10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。
主要用途 1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等; 2、泵吸油漆、颜料、胶水、粘合剂等; 3、泵吸各种瓦、瓷、砖器及陶器釉浆等; 4、泵吸各种磨料、腐蚀剂、清洗油垢等; 5、泵吸各种剧毒、易燃、易发挥液体等; 6、泵吸各种污水、水泥灌浆及灰浆等; 7、泵吸各种强酸、强碱、强腐蚀液体等; 8、作为各种固液分离设备的前级送压装置。

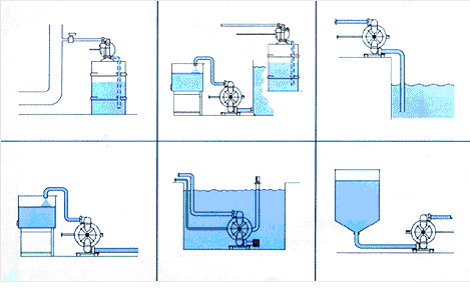

材质: 工程塑料 不锈钢 铸铁 压铸铝合金 衬胶 应用范围: 给排水类流体 浆液输送 污水排放 干粉粉末输送 油墨、化工类 食品类 高粘度物质
性能参数表:

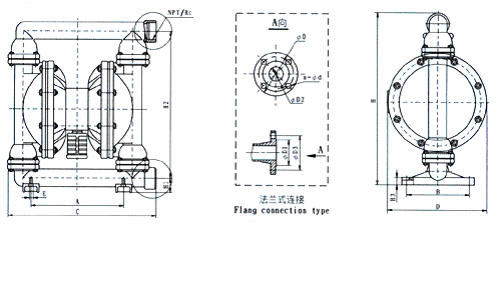

安装尺寸:
技术参数: 流量Q:0.8-30立方米/小时 扬程H:0-50mm 口径:¢10-100 温度范围下:-20-+150℃ 供所压力P:0.2-0.7MPa 粘度:1万厘泊以下
结构示意图:
