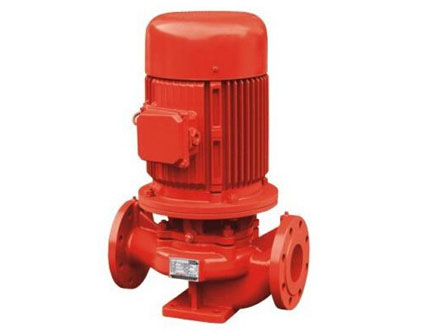

标题: 〖供〗 XBD-L型单级单吸消防泵
公司名称: 上海帕特泵业制造有限公司
发布日期: 2016/4/8 有 效 期: 长期有效
数  量: 100台 价格:
联 系 人: 上海帕特泵业 电子邮箱: sh@ptcm.com
电  话: 021-56386999 传  真: 021-56389511

 产品概述

    XBD-L型立式消防泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可用于矿给排水。输送液体的流量范围为5-80L/S,压力范围为0.2-2.25MPa,配套功率范围为1.5-200kw,口径范围为¢50-¢250mm。
结构说明:
    XBD-L型单吸单级消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性。泵密封采用机械密封,具有密封可靠,无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。
    XBD-L型单吸多级分段式消防泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用连轴器连接,整体为刚性连接,使用是无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封,用户可根据需要选择。
产品特点
1、泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向,简化了管路的连接。
3、多级式可根据需要,吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。
产品用途
XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合,代替了原IS型。
