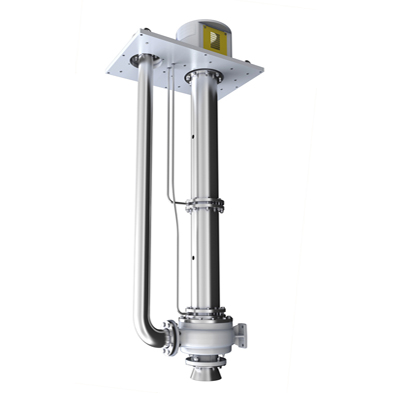

ASP5540系列长轴液下泵系单级，单吸，蜗壳式立式长轴液下泵。按照 ISO 2858 标准进行性能设计，完全符合GB5656-94《单级单吸化工离心泵技术条件》标准要求，部分符合 API610 第十版《石油、重化学和天然气工业用离心泵》标准要求。

（1）具有很高的安全可靠性，泵运转稳定，使用寿命长，并且维修方便简单，零件通用性强，备品备件种类少，具有很高的使用性能。

（2）采用柔性轴设计理论进行设计，泵轴采用可靠的接轴方式，多点支撑结构，最大插入深度可达 6m。

（3）具有优良的水力性能，采用蜗壳结构，出液管独立侧出水力损失少，效率高。

（4）具有自冲洗，外冲洗，闭式叶轮，开式叶轮等多种方案配置，可以适合输送各种清洁或含有杂质的介质。

（5）该系列泵为液下泵，轴封处不和泵送介质接触，无动密封泄漏点，所以密封采用迷宫密封，或填料密封防止介质挥发气体向外泄漏。



二、应用范围



主要用于炼油厂、石油化工、煤化工、发电厂、环境保护工程、污水处理，水泥厂等行业和领域。

自冲洗结构（从泵出口接出泵送介质液冲洗各个滑动轴承，润滑轴承，带走摩擦副产生的热量），适合输送各种清洁的，无颗粒的，中性或有腐蚀性介质。

外冲洗结构（从外界引入清洁的有压冲洗液冲洗各个滑动轴承，润滑轴承，带走摩擦副产生的热量，同时避免固体颗粒和杂质进入到轴承内，保证轴承正常使用和运转），适合输送各种浆料，含颗粒的，污水的介质。



三、性能范围



  流量      Q  2~400m³/h

  扬程      H  5~100m

  工作压力  P  ~l.6Mpa

  工作温度  t  -20~120℃
