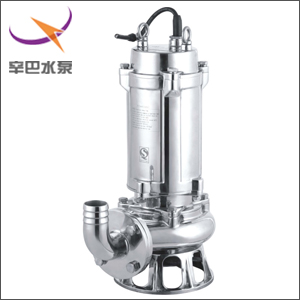

　　WQP型不锈钢排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。整体外壳采用不锈钢304/316L材质脱蜡精密铸造制成，专抽取有微酸弱碱之污物废水。



二、WQP型不锈钢排污泵产品特点

　　1、WQP型不锈钢排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。

　　2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

　　3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

　　4、不锈钢潜水泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

　　5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性

　　6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

　　7、WQP型不锈钢排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

　　8、能够在全扬程内使用，而保证电机不会过载。

　　9、WQP型不锈钢排污泵可以采用两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。



三、WQP型不锈钢排污泵结构说明

　　WQP型不锈钢排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品， 电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

　　信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。

　　电机定子8：采用B级或F级绝缘。

　　漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

　　机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

　　叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。

　　泵体15：与叶轮配用，使得泵具有高的效率。

　　密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以最佳效率运行。

　　WQP型不锈钢排污泵（结构图）



四、WQP型不锈钢排污泵产品用途

　　WQP型不锈钢排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。



五、WQP型不锈钢排污泵型号意义

　　WQP型不锈钢排污泵

　　例如：50 WQ (QW)P15-15-1.5

　　50-口径(mm)

　　WQ (QW)P-不锈钢潜水排污泵（304、316L）

　　15-流量(m3/h)

　　15-扬程(m)

    1.5-配用电机功率(kw)
