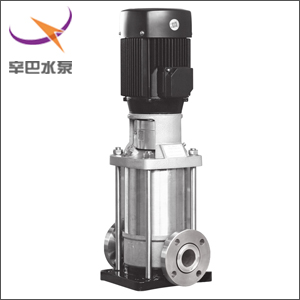

　　QDL/QDLF型轻型多级离心泵的过流部分均采用不锈钢（304/316）材料制成，可适用于轻度腐蚀性介质。采用标准立式电机和快装式机械密封，更换非常方便。产品投放市场后，以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。

　　1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

　　2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

　　3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

　　4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

　　5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

　　6、采用标准电机，用户可方便地根据需要配备电机。

　　7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。



二、QDL/QDLF型轻型多级离心泵工作原理

      当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。



三、QDL/QDLF型轻型多级离心泵产品用途

    1、QDL/QDLF型轻型多级离心泵环境温度方面：最高环境温度是+40℃，超过+40℃以上的环境，或者电机安装在海拔1000米以上，电机输出功率会降低，在这种情况下，必须用更高输出功率的电机。

    2、QDL/QDLF型轻型多级离心泵用于供水方面：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

　  3、QDL/QDLF型轻型多级离心泵用于工业增压方面：流程水系统、清洗系统、高压冲洗系统、消防系统。

　  4、QDL/QDLF型轻型多级离心泵用于工业液体输送方面：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

　　5、QDL/QDLF型轻型多级离心泵用于水处理方面积：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。

　　6、QDL/QDLF型轻型多级离心泵用于灌溉方面：农田灌溉、喷灌、滴灌。



四、QDL/QDLF型轻型多级离心泵输送介质

　　1、QDL/QDLF型轻型多级离心泵输送稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

　　2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

　　3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。



五、QDL/QDLF型轻型多级离心泵技术参数

　QDL/QDLF型轻型多级离心泵

　　流量：1-22m3/h；

　　扬程：6-232m；

　　功率：0.37-15kw；

　　转速：2900r/min；

　　口径：φ25-φ50；

    温度范围：-15℃-+120℃；
