在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

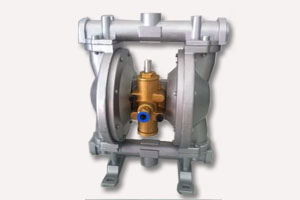

QBY-15气动隔膜泵流量1m3/h；扬程50m。广泛应用于环境保护、船舶工业、石油工业、医药、日化、食品罐头业、酿造业、建筑工业、采矿工业、化学工业、印刷、造纸业。材质有铸铁，不锈钢，铝合金，工程塑料四种可选。
