    XBD-W型卧式消防泵为单级单吸消防离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可用于矿山给排水。输送液体的流量范围为5-80W/S，压力范围为0.2-2.25MPa，配套功率范围为1.5-200KW，口径范围为￠50-￠250mm。本司生产的XBD-W型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求。

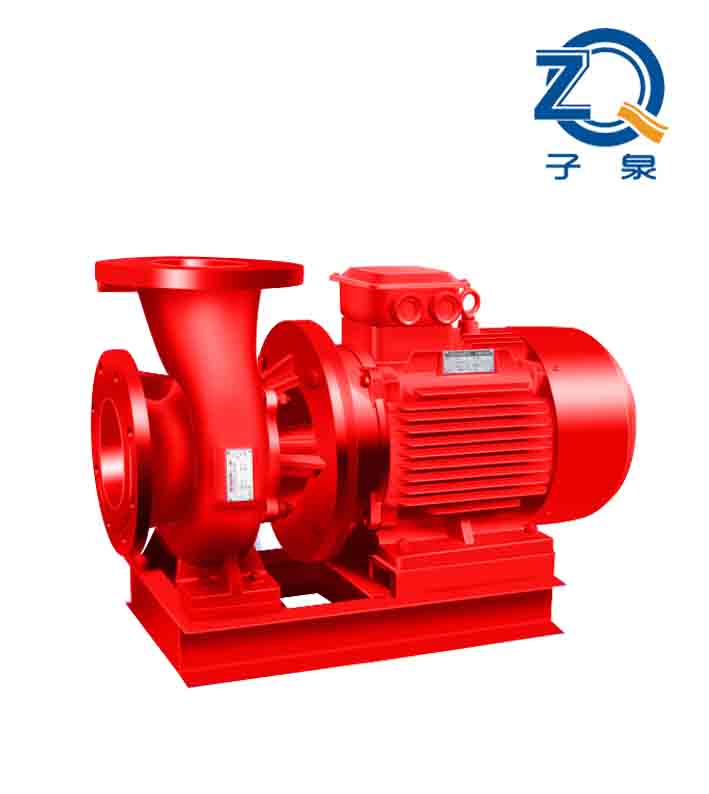

二、XBD-W型卧式消防泵结构说明

    XBD-W型卧式单级单吸消防泵由电机和泵头两部分组成，消防泵和电机同轴，消防泵结构包括泵体、泵盖、叶轮、底座、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，使得泵能够稳定运行。消防泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。



三、XBD-W型卧式消防泵产品特点

   1、消防泵体积小、结构紧凑、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

   2、消防泵吸入口和吐出口均水平方向，可置于管路之间，即简化了管路的连接，也美观。

   3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。

   4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

   5、泵转子具有较小的绕度，噪音低、振动小、运行平稳、使用寿命长。



四、XBD-W型卧式消防泵工作条件

   XBD-W型卧式单级单吸消防泵泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，是目前最常用、最稳定、最可靠的消防泵首先，代替了原IS型消防泵。



五、XBD-W型卧式消防泵型号意义

例：XBD8/5-65W-250

    XBD－消防泵

    8－压力（MPa）

    5－流量（L/S）

    65－泵口径（mm）

    W－结构为卧式
