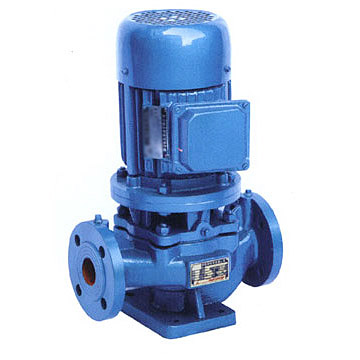

一、产品概述　

ISG系列立式离心泵是吸收国际同类先进技术，研制开发的最新一代立式离心泵，能满足用户各种狭小场合的使用，完美的设计，安装使用方便，泵轴绝对同心度及叶轮极好的动静平衡，保证了运行时无动静、低噪音。采用碳化硅，氟橡硬质合金机械密封，泵体过流部分壁厚加厚能保证静压高的循环系统正常使用，按国际标准ISO2858设计制造，性能完全符合国家JB/T53058-93标准。

二、产品特点

1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效 的水力形线，提高了泵的效率。

2、运行平稳，安全可靠：电机和水泵同轴直联、同心度高，运行平稳，安全可靠。

3、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机封密封失效。CJL泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。

4、轴承：泵所配电机中的轴承匀采用封闭式轴承，正常使用时，免电机轴承的维护与保养。

5、机封密封：采用不锈钢碳化硅、氟橡胶等材料制成。平衡式耐高温、耐高压，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

三、工作条件

流量: 2～1400m 3 /h　　　　　　　扬程：5～130m

工作温度：普通型（DFG）-15℃ ～+ 80℃

防护等级：IP44或IP54 　　　　　　环境温度：≤+40℃

电机类型：Y或Y2

四、产品用途

该系列产品可分为ISG立式清水泵，IRG立式热水泵，IHG立式化工泵，YG立式管道油泵，ISGD立式低转速清水泵。

1.ISG泵适用于工业和城市给排水，高层建筑增压送水，消防增压，远距离输水，暖通制冷循环，各种给水设备，锅炉的配套使用，供输送清水或物理，化学性质类拟于清水的其它液体之用，介质温度T≤80℃。

2.IRG泵适用于冶金、化工、纺织、造纸以及饭店、浴室、锅炉热水增压循环和城市住房采暖循环等场合，介质温度T≤120℃。

3.IHG泵输送有腐蚀性液体，温度T≤120℃。

4.YG泵输送油类或易燃、易爆液体，如柴油、汽油、煤油等。

5.ISGD泵适用于要求噪音低的场合，温度T≤100℃。

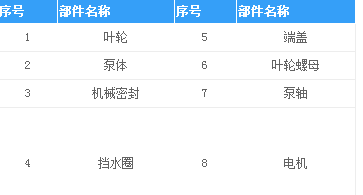

 五、产品结构图
