一、产品概述　

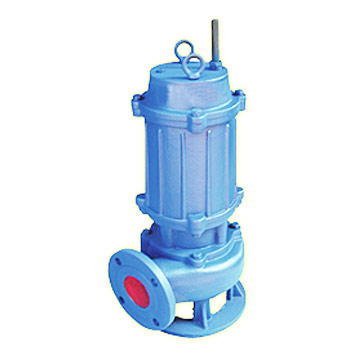

　    WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。

二、产品特点

1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。

5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。

三、工作条件

流量范围：2～1500m 3 /h

扬程范围：3～45m

转速n：970～2900r/min

环境温度T：≤+40℃

介质温度：－15℃～+60℃

介质密度：≤1.3X10 3 kg/m 3

介质PH值范围：5～9

系统最高工作压力：≤0.6Mpa

四、产品用途

1、城市污水处理厂排放系统。 2、住宅区的污水排放站。

3、地铁、地下室、人防系统排水站。 4、市政工程、建筑工地中稀泥浆的排放。

5、养殖场污水排放及农村农田灌溉。 6、自来水厂的给水装置。

7、矿山勘控及水处理设备配套。 8、水利工程给水、排水。

五、结构图
