一、产品概述　

　    XBD(Ⅲ)立式单级消防泵是我公司在原有DFG型立式单级离心泵基础上按GB6245-1998《消防泵性能要求与试验方法》标准要求改进而成。主要用于消防栓供水、喷淋系统供水、其它消防系统供水、其它场合清洁液体的输送。

二、产品特点

1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效 的水力形线，提高了泵的效率。

2、运行平稳，安全可靠：电机和水泵同轴直联、同心度高，运行平稳，安全可靠。

3、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机封密封失效。CJL泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。

4、轴承：泵所配电机中的轴承匀采用封闭式轴承，正常使用时，免电机轴承的维护与保养。

5、机封密封：采用不锈钢碳化硅、氟橡胶等材料制成。平衡式耐高温、耐高压，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

三、产品用途

该系列产品可分为CJL立式清水泵，CJLR立式热水泵，CJLH立式化工泵，CJLY立式管道油泵，CJLD立式低转速清水泵。

CJL泵适用于工业和城市给排水，高层建筑增压送水，消防增压，远距离输水，暖通制冷循环，各种给水设备，锅炉的配套使用，供输送清水或物理，化学性质类拟于清水的其它液体之用，介质温度T≤80℃。

CJR泵适用于冶金、化工、纺织、造纸以及饭店、浴室、锅炉热水增压循环和城市住房采暖循环等场合，介质温度T≤120℃。

CJH泵输送有腐蚀性液体，温度T≤120℃。

CJY泵输送油类或易燃、易爆液体，如柴油、汽油、煤油等。

CJLD泵适用于要求噪音低的场合，温度T≤100℃。

四、工作条件

流量：0.56～300L/s

额定压力：0.05～1.3MPa

系统最大工作压力：≤1.6MPa

工作温度：-15℃～+105℃

配套电机：绝缘等级：B级或F级 防护等级：IP44或IP54

环境温度：≤+40℃

电机类型：Y或Y2

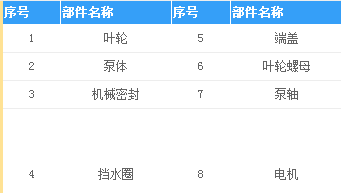

五、结构图
