产品执行标准：AP1610（第八版）、VDMA24297（轻/中型）

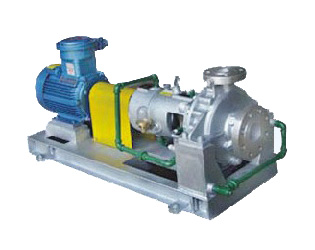

SZE石油化工流程泵为单级单吸卧式径向割分泵体带中心支撑的蜗壳泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体，输送介质的温度一般为-80℃～+450℃。 泵转速分为2900和1450转/分两种

结构说明

1.泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出。

2.根据使用条件采用前、后密封及平衡孔进行水力平衡。

3.填料箱具有冷却或加热管接头。轴封采用填料密封，也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。

4. 标准管路按API规范设计，可对中心支撑的泵支座进行冷却。

5.吸入排出管法兰的额定压力等级相同。

6.轴承用洁净的22号机械油润滑。

7.油润滑轴承自动控制油位。当温度T≤200℃时轴承架不须冷却；当温度T>200℃时轴承架采用风冷或水冷却。

8.泵的旋转方向：从原动机端看，为顺时针转旋。

型号意义：

SZE 100 - 50 - 315

SZE 石油化工流程泵

100 泵吸入口直径 100mm

50 泵排出口直径 50mm

315 叶轮名义直径 315mm
