产品特点

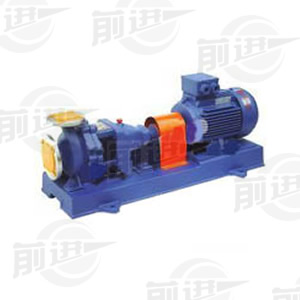

IH系列化工泵系单级单吸化工离心泵,是取代F型耐腐蚀离心泵的节能型更新换代产品,该产品的执行标准,GB5662-85,ISO2858,GB/T5656-94.
IH系列化工泵系卧式径向剖分,后开门结,检修时不需拆卸管路.
泵体轴向吸入,径向排出,脚支承式,泵与原动机连结用加长联轴器.
泵轴承用洁净的22号机械滑油,泵运转前须向悬架内加滑油至油标中心线以上2mm左右
大直径叶轮用填料密封,付叶轮密封(动力密封)
产品用途
主要用于石油,化工,合成纤维,化肥,电站,冶金,食品及医药等工业部门输送不含悬浮颗粒和腐性或不允许污染的介质.
工作条件
介质温度:-20℃采用特殊措施可达180℃
流量:Q=3.4-460(m3/h)
扬程H=3.7-128(m)
转速(Speed)n=1450-2900r/min
泵的旋转方向:由电动机方向往泵看为顺时针方向旋转.
性能表中轴功率的介质比重为1G/cm3,粘度为1mm2/s计算而得.
电机配用原则:若比重≤1.0,按1.0配用电机,若1<比重<1.35,按1.35配电机,若1.35<比重<1.85按1.85配用电机.
型号意义
例如：IH50-32-160
IH-国际标准单级单吸化工离心泵
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）
|
