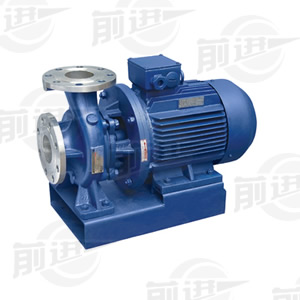

    ISWH卧式化工泵是我公司根据市场需要开发的新一代节能、更新换代产品。该产品水力过流部件采用高效节能的水力模型并采用双节流环，使泵的效率比普通泵高5～8%。外形采用高科技流线型设计并采用精密铸造，外形十分美观。电机用普通电机，电机轴与泵轴分开，采用特殊设计的高精度联轴器联结，运行平稳，维修方便。泵体各部件一体化加工并采用止口定位，互换性好、装配精度高。材料采用优质不锈钢，耐腐蚀、使用寿命长。轴封采用硬质合金机械密封，无泄漏。



产品用途



主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等输送腐蚀性及特殊要求的介质。



工作条件



流量:3～720(m3/h)

扬程:12.5～80(m)

口径:25～200(mm)

温度范围:-50℃﹤T﹤+105℃

工作压力:最大1.6(MPa)



型号意义



例如：PTWHB65-20A

PT-帕特代号

W-卧式结构

H-化工泵

B-防爆、无标为基本型

65-进出口直径

20-设计点扬程

A-叶轮第一次切割
