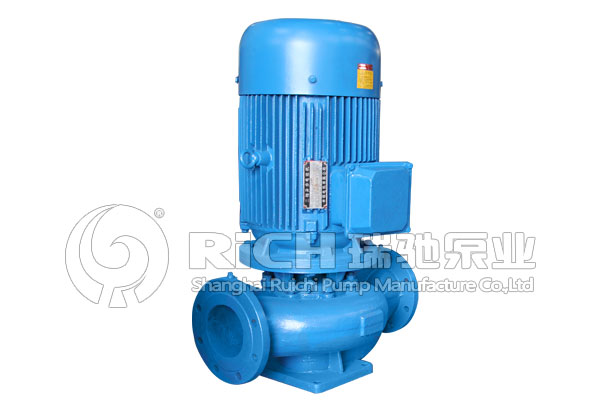

        CSG型系列单级单吸管道离心泵，是本单位科技人员联合国内水泵专家选

用国内优秀水力模型，采用IS型离心泵之性能参数，参照ISO2858和最新的国家管

道化工泵、油泵泵、高温泵离心泵标准JB/T53058-93进行设计制造的高效节能产

品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同

在CSG型基础上派生出热水、等，是目前国家标准定型推广产品。

产品用途

        1、CSG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液

体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及

设备配套，使用温度T：≤80℃。

        2、 CRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、

纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用

泵，CRG使用温度T：≤120℃、GRG使用温度T：≤240℃。

        3、CHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于

水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部

门，使用温度T：-20℃-120℃。

       4、 YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：

-20℃-120℃。

工作条件

       1、 吸入压力≤1.0Mpa，或泵系统工作压力大于1.6Mpa时应在订货时另行

提出。以便在制造时泵泵扬程≤1.6Mpa、泵泵系统最高工作压力≤1.6Mpa,即泵吸

入口压力+静压试验压力为2.5Mpa,订货时请注明系统工作压力。的过流部件和联

接部分采用铸钢材料。

       2、 环境温度<40℃，相对湿度<95%。

       3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度

<0.2mm.

注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

型号意义

例如：CSG100-160（I）AB

CSG-立式离心泵泵进、出口公称直径（mm）

160-叶轮名义直径（mm）

(I)-----流量分类

AB----叶轮经第一、二次切割

CSG----立式离心泵     CRG--立式热水离心泵

CHG--立式化工离心泵 CHGB--立式防爆化工离心泵

CGG--立式高温离心泵 CSGD--立式低转速离心泵
