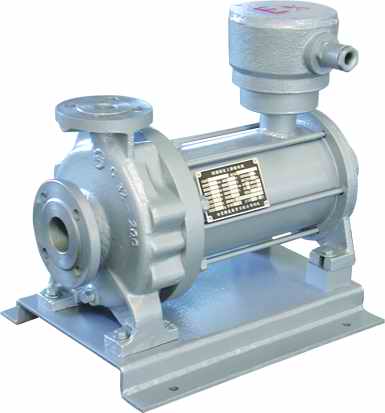

　　屏蔽泵是离心泵与三相交流电机的共同体，过流部件直接与驱动电机轴相连，共同组成转子部件。屏蔽套嵌在定子内侧以隔离转子腔和定子腔，使泵达到完全无泄漏。产品制造符合DIN24256/ISO2858和API610。根据使用条件的不同，屏蔽泵分为以下几种结构；标准泵型（PCN型）；液化气型（PNQ型）；高温型（PKG型）；普通标准型（PDC型）。屏蔽电机是三相鼠笼式感应电机，防爆性能符合GB3836.1、GB3836.2及GB3836.3的规定，防爆标志为ExdeⅡCT4（T3），屏蔽电机的散热方式有两种：一是直接被泵所输送的介质带走；二是通过外部的循环冷却器来完成。

2、结构特点

1）筛选国内外先进的水力模型，并加以改进，降低了电能消耗

2）利用水力学原理，自动平衡轴向力

3）结构简单紧凑，安装维修方便，所有易损件都可以现场维修、更换；体积小、无噪音、无振动

3、应用范围

屏蔽电泵尤其适合输送有腐蚀性、有毒的、易爆、易爆、贵重的和易挥发的介质，广泛应用于化工、石油化工、医药、纺织、核电站等行业。

4、性能范围

结构：OH1

口径 DN 25～150

流量 Q 2～400m3/h

扬程 H 5～140m

工作压力 P -2.5MPa

工作温度 最大+220℃

粘度 最大100mm2/s

5、型号说明

PCN（PNQ，PKG，PDC）25-200A

PCN，PNQ，PKG，PDC-泵系列代号

25-泵出口直径

200-叶轮直径

A-叶轮第一次切割
