   阳光蒸汽往复泵是用蒸汽为动力，根据唧筒原理作用的一种抽水设备，主要用于中小型锅炉给水、炼油厂输送石油产品、矿井排水等。各种蒸汽往复泵的汽缸工作压力为1.4Mpa，排出压力为1.7Mpa，适用于饱和蒸汽和过热蒸汽，气温不超过200℃。

   各种蒸汽往复泵所配水缸活塞环，只适用于水温不能超过60°C，超过该温度而在105°C以内者，须换掉优质帆布夹层填料来制选水缸活塞环。各种蒸汽往复泵的理论吸程为10.3米，但实际使用时吸水扬程包括管道阻力在内不应超过7米，当抽吸热水时吸水扬程随水温升高而降低，若水温过高或管道阻力过大，进水池最低水位须高于蒸汽泵的汽缸、水缸平直中心线。

二、蒸汽往复泵型号意义：

例 2QS-4.8/17

2-双缸

Q-汽力驱动

S-输送介质为水

4.8-流量值(m3/h)

17-压力值（1.7Mpa）

三、蒸汽往复泵安装说明：

1. 机体必须安装在混凝土地基上，并保持水平。

2. 各部分管路用支架固定，不得压在机体上。

四、蒸汽往复泵结构与工作原理：

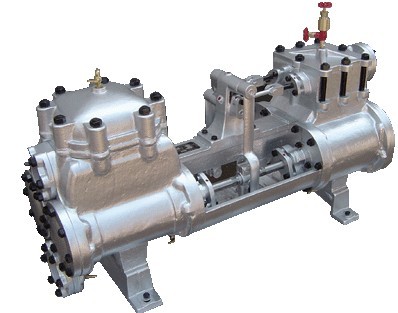

     蒸汽往复泵是一种以蒸汽为动力的直动往复泵，一般为卧式的。往复泵的工作原理是蒸汽从进汽管进入配汽室，再通过汽缸左面的进汽口进入汽缸，汽缸活塞在蒸汽压力作用下，向右移动，废汽从汽缸右面的排汽口排入废汽室。汽缸活塞运动的同时，将与活塞杆相连的泵室活塞向同一方向推动，使水缸左边泵室真空，水通过吸水管和左边进水门被吸入左泵室。同时右边的出水门打开将水压出。汽缸活塞运动到右边顶端位置时，连杆的左移运动，将汽缸左边的进汽口关闭，右边的进汽口打开，进入蒸汽，活塞又开始左移。水泵活塞从右边吸水，从左边将水打出。通过水泵活塞随汽缸活塞连续不断的往复运动，就可以不断地吸水与压出水。
