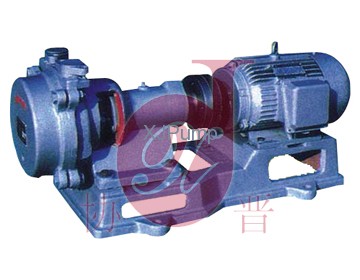

【产品概述】
SZB型悬臂水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85％，特别适合于大型水泵引水用。
目前公司制造的本真空泵型号泵有：SZB-4、SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。
【结构说明】
SZB型泵结构所示、工作室由泵体(2)、泵盖(1)构成，上有进排气口(详见图三)，下有放水螺塞(15)(见图三)，泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖(5)，内装填料(4)密封，泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。
由铸铁制成叶轮(3)，有l2个叶片呈放射状均分布，有平衡孔(其中两个套扣供拆卸用)平轴向力。口十轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架(6)内的两个滚珠轴承(17)上右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。
从传动方向看，泵轴为逆时针方向旋转(右边法兰为排气口，左边法兰为进气口)。
【产品结构】
1
泵盖
4
填料
7
滚珠轴承
10
泵轴
13
法兰盘
2
泵体
5
填料压盖
8
联轴器
11
填料环
14
联轴器平键
3
叶轮
6
托架
9
叶轮平键
12
轴承压盖
