标题： 〖供〗 MYSY型变频恒压供水设备
公司名称： 上海闽扬实业有限公司
发布日期： 2015/7/4 有 效 期： 长期有效
数  量： 9999999台 价格：
联 系 人： 范 电子邮箱： 178530067@qq.com
电  话： 18916151663 传  真： 021-54222917

 生活(消防)变频恒压给水成套设备技术参数



型号 规格 给水设备 主泵型号 稳压泵型号 气压罐
φ(mm)
-压力(Mpa)		 供水

户数		 控制柜
流量
(m3/h)		 工作
压力
(Mpa)		 型号 功率(kw) 数量 型号 功率(kw) 数量
MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B		 6/2-2/2-0.20 6 0.20 ISG40-125 1.1
一备

一用		 25GDL2-12×3 1.1 一备

一用		 600-0.6 25 MYSYB(K)-1.1-1/1-1.1-1/1
6/2-2/2-0.28 0.28 ISG40-160A 1.5 25GDL2-12×3 1.1 MYSYB(K)-1.5-1/1-1.1-1/1
6/2-2/2-0.32 0.32 ISG40-160 2.2 25GDL2-12×4 1.5 MYSYB(K)-2.2-1/1-1.5-1.1
6/2-2/2-0.44 0.44 ISC40-200A 3 25GDL2-12×5 1.5 MYSYB(K)-3-1/1-1.5-1/1
6/2-2/2-0.50 0.50 ISC40-200 4 25GDL2-12×5 2.2 MYSYB(K)-4-1/1-2.2-1/1
6/2-2/2-0.60 0.60 ISG40-250B 4 25GDL2-12×6 2.2 600-1.0 MYSYB(K)-4-1/1-2.2-1/1
6/2-2/2-0.70 0.70 ISG40-250A 5.5 25GDL2-12×7 2.2 MYSYB(K)-5.5-1/1-2.2-1/1
6/2-2/2-0.80 0.80 ISG40-250 7.5 25GDL2-12×8 2.2 MYSYB(K)-7.5-1/1-2.2-1/1
MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B		 12/2-4/2-0.20 12 0.20 ISG50-125 1.5 一备

一用		 25GDL4-11×3 1.1 一备

一用		 600-0.6 50 MYSYB(K)-1.5-1/1-1.1-1/1
12/2-4/2-0.28 0.28 ISG50-160A 2.2 25GDL4-11×4 1.5 MYSYB(K)-2.2-1/1-1.5-1/1
12/2-4/2-0.32 0.32 ISG50-160 3 25GDL4-11×4 1.5 MYSYB(K)-3-1/1-1.5-1/1
12/2-4/2-0.44 0.44 ISG50-200A 4 25GDL4-11×5 2.2 MYSYB(K)-4-1/1-2.2-1/1
12/2-4/2-0.50 0.50 ISG50-200 5.5 25GDL4-11×6 2.2 MYSYB(K)-5.5-1/1-2.2-1/1
12/2-4/2-0.60 0.60 ISG50-250B 5.5 25GDL4-11×6 2.2 600-1.0 MYSYB(K)-5.5-1/1-2.2-1/1
12/2-4/2-0.70 0.70 ISG50-250A 7.5 25GDL4-11×7 3 MYSYB(K)-7.5-1/1-3-1/1
12/2-4/2-0.80 0.80 ISG50-250 11 25GDL4-11×8 3 MYSYB(K)-11-1/1-3-1/1
MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B		 25/2-4/2-0.20 25 0.20 ISG65-125 3 一备

一用		 25GDL4-11×3 1.1 一备

一用		 600-0.6 100 MYSYB(K)-3-1/1-1.1-1/1
25/2-4/2-0.28 0.28 ISG65-160A 3 25GDL4-11×4 1.5 MYSYB(K)-3-1/1-1.5-1/1
25/2-4/2-0.32 0.32 ISG65-160 4 25GDL4-11×4 1.5 MYSYB(K)-3-1/1-1.5-1/1
25/2-4/2-0.44 0.44 ISG65-200A 5.5 25GDL4-11×5 2.2 MYSYB(K)-5.5-1/1-2.2-1/1
25/2-4/2-0.50 0.50 ISG65-200 5.5 25GDL4-11×6 2.2 MYSYB(K)-5.5-1/1-2.2-1/1
25/2-4/2-0.60 0.60 ISG65-250B 7.5 25GDL4-11×6 2.2 600-1.0 MYSYB(K)-7.5-1/1-2.2-1/1
25/2-4/2-0.70 0.70 ISG65-250A 11 25GDL4-11×7 3 MYSYB(K)-11-1/1-3-1/1
25/2-4/2-0.80 0.80 ISG65-250 15 25GDL4-11×8 3 MYSYB(K)-15-1/1-3-1/1
MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B		 50/2-4/2-0.20 50 0.20 ISG80-125 5.5 一备

一用		 25GDL4-11×3 1.1 一备

一用		 600-0.6 200 MYSYB(K)-5.5-1/1-1.1-1/1
50/2-4/2-0.28 0.28 ISG80-160A 5.5 25GDL4-11×4 1.5 MYSYB(K)-5.5-1/1-1.5-1/1
50/2-4/2-0.32 0.32 ISG80-160 7.5 25GDL4-11×4 1.5 MYSYB(K)-7.5-1/1-1.5-1/1
50/2-4/2-0.44 0.44 ISG80-200A 11 25GDL4-11×5 2.2 MYSYB(K)-11-1/1-2.2-1/1
50/2-4/2-0.50 0.50 ISG80-200 15 25GDL4-11×6 2.2 MYSYB(K)-15-1/1-2.2-1/1
50/2-4/2-0.60 0.60 ISG80-200B 15 25GDL4-11×6 2.2 600-1.0 MYSYB(K)-15-1/1-2.2-1/1
50/2-4/2-0.70 0.70 ISG80-250A 18.5 25GDL4-11×7 3 MYSYB(K)-18.5-1/1-3-1/1
50/2-4/2-0.80 0.80 ISG80-250 22 25GDL4-11×8 3 MYSYB(K)-22-1/1-3-1/1

MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B

 100/2-6/2-0.20 100 0.20 ISG100-125 11 一备

一用		 40GDL6-12×3 1.5 一备

一用		 800-0.6 400 MYSYB(K)-11-1/1-1.5-1/1
100/2-6/2-0.28 0.28 ISG100-160A 11 40GDL6-12×4 2.2

MYSYB(K)-11-1/1-2.2-1/1
100/2-6/2-0.32 0.32 ISG100-160 15 40GDL6-12×4 2.2 MYSYB(K)-15-1/1-2.2-1/1
100/2-6/2-0.44 0.44 ISG100-200A 18.5 40GDL6-12×5 2.2 MYSYB(K)-18.5-1/1-2.2-1/1
100/2-6/2-0.50 0.50 ISG100-200 22 40GDL6-12×6 3 MYSYB(K)-22-1/1-3-1/1
100/2-6/2-0.60 0.60 ISG100-250B 22 40GDL6-12×6 3 800-1.0 MYSYB(K)-22-1/1-3-1/1
100/2-6/2-0.70 0.70 ISG100-250A 30 40GDL6-12×7 3 MYSYB(K)-30-1/1-3-1/1
100/2-6/2-0.80 0.80 ISG100-250 37 40GDL6-12×8 4 MYSYB(K)-37-1/1-4-1/1
MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B		 200/3-6/2-0.20 200 0.20 ISG100-125 11

一备

一用

 40GDL6-12×3 1.5 一备

一用		 800-0.6 800 MYSYB(K)-11-1/1-1.5-1/1
200/3-6/2-0.28 0.28 ISG100-160A 11 40GDL6-12×4 2.2 MYSYB(K)-11-1/1-2.2-1/1
200/3-6/2-0.32 0.32 ISG100-160 15 40GDL6-12×4 2.2 MYSYB(K)-15-1/1-2.2-1/1
200/3-6/2-0.44 0.44 ISG100-200A 18.5 40GDL6-12×5 2.2 MYSYB(K)-18.5-1/1-2.2-1/1
200/3-6/2-0.50 0.50 ISG100-200 22 40GDL6-12×6 3 MYSYB(K)-22-1/1-3-1/1
200/3-6/2-0.60 0.60 ISG100-250B 22 40GDL6-12×6 3 800-1.0 MYSYB(K)-22-1/1-3-1/1
200/3-6/2-0.70 0.70 ISG100-250A 30 40GDL6-12×7 3 MYSYB(K)-30-1/1-3-1/1
200/3-6/2-0.80 0.80 ISG100-250 37 40GDL6-12×8 4 MYSYB(K)-37-1/1-4-1/1

MYSY-S(X)Q

MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B

 300/2-12/2-0.20 300 0.20 ISG150-125 11 一备

一用		 50GDL12-15×2　 2.2 一备

一用		 1000-0.6 1200

MYSYB（K）-11-1/1-2.2-1/1
300/2-12/2-0.28 0.28 ISG150-160A 18.5 50GDL12-15×3 3 MYSYB（K）-18.5-1/1-3-1/1
300/2-12/2-0.32 0.32 ISG150-160 22 50GDL12-15×3 3 MYSYB（K）-22-1/1-3-1/1
300/2-12/2-0.44 0.44 ISG150-400A 37 50GDL12-15×4 4 MYSYB（K）-37-1/1-4-1/1
300/2-12/2-0.50 0.50 ISG150-400 45 50GDL12-15×4 4 MYSYB（K）-45-1/1-4-1/1
300/2-12/2-0.60 0.60 ISG150-250(1)B 45 50GDL12-15×5 5.5 1000-1.0 MYSYB（K）-45-1/1-5.5-1/1
300/2-12/2-0.70 0.70 ISG150-250(1)A 55 50GDL12-15×6 5.5 MYSYB（K）-55-1/1-5.5-1/1
300/2-12/2-0.80 0.80 ISG150-250(1) 75 50GDL12-15×6 5.5 MYSYB（K）-75-1/1-5.5-1/1
MYSY-S(X)Q
MYSY-X(P)Q
MYSY-S(X)QB
MYSY-GQB
MYSY-S(X)B		 600/3-12/2-0.20 600 0.20 ISG150-125 11 一备

一用		 50GDL12-15×2 2.2 一备

一用		 1200-0.6 2000 MYSYB（K）-11-1/1-2.2-1/1
600/3-12/2-0.28 0.28 ISG150-160A 18.5 50GDL12-15×3 3 MYSYB（K）-18.5-1/1-3-1/1
600/3-12/2-0.32 0.32 ISG150-160 22 50GDL12-15×3 3 MYSYB（K）-22-1/1-3-1/1
600/3-12/2-0.44 0.44 ISG150-400A 37 50GDL12-15×4 4 MYSYB（K）-37-1/1-4-1/1
600/3-12/2-0.50 0.50 ISG150-400 45 50GDL12-15×4 4 MYSYB（K）-45-1/1-4-1/1
600/3-12/2-0.60 0.60 ISG150-250(1)B 45 50GDL12-15×5 5.5 1200-1.0 MYSYB（K）-45-1/1-5.5-1/1
600/3-12/2-0.70 0.70 ISG150-250(1)A 55 50GDL12-15×6 5.5 MYSYB（K）-55-1/1-5.5-1/1
600/3-12/2-0.80 0.80 ISG150-250(1) 75 50GDL12-15×6 5.5 MYSYB（K）-75-1/1-5.5-1/1

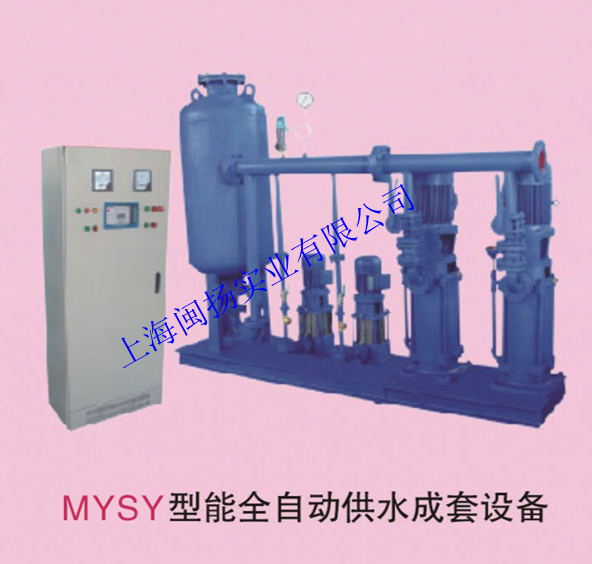

    MYSY型全智能全自动给水成套设备是一种新型的无塔给水设备，由水泵机组、控制设备、增压稳压设备三大部分组成。供水能力由水泵机组决定，系统的协调运行由控制系统控制，增压稳压设备主要用作是贮能保压，应付少量供水以及正常的管道泄漏，减小泵的启停次数，延长设备的寿命，同时也是实行自动控制不可缺少的一部分。大量用水时，管网压力下降，水泵自动启动供水。S（X）QB型系列生活消、防变频恒压给水设备由泵组、隔膜式气压罐、变频控制设备以及其他附助设施组成，应用于生活变频恒压供水，消防变频恒压供水等之用；

  • MYSY-GQB系列生活消防共用变频恒压给水成套设备由泵组、隔膜式气压罐、变频控制设备以及其他附助设施组成，应用于生活与消防合用变频恒压供水；
  • MYSY-S（X）QB型系列生活消防变频恒压给水成套设备由泵组、变频控制设备以及其他附助设施组成，应用于生活变频恒压供水、消防变频恒压供水待之用（无隔膜式气压罐）；
  • MYSY-S（X）QB型系统生活、消防气压稳压给水成套设备由泵组、隔膜式气压罐、普通电气控制设备以及其他附助设施给成，应用于生活、消防气压稳压给水等之用；
  • MYSY-X（P）Q系列消防、喷淋气压给水成套设备由泵组、隔膜气压罐、普通电气控制设备以及其他附助设施组成，应用于消防、喷淋消防气压给水等之用。

零件材质

  名称 规格型号 单位 数量 备注
1 隔膜式气压罐   个 1 立式
2 水泵   台 2 立式
3 碟阀 D73F-16C DN100 个 1
4 截止阀 J11T-16 DN32 个 2 内螺纹钢质截止阀（选件）
5 止回阀 HT116-16-A 个 2 内螺纹
6 安全阀 A27W-10T DN（A21H-16C DN15） 个 1 型号由生产厂定（选件）
7 橡胶软接头 KXT-（III） DN32×25 个 2 （选件）
8 泄水阀 J41T-16 DN20 个 1 （选件）
9 远传压力表 YT2-150 个 1 （选件）
10 底座 10号槽钢组装 座 1

外形尺寸

序号 名称 φ H H1 H2 L L1 L2 A B DN1 DN2 DN3
1 SQL 800 800 2474 580 230 2100 750 700 1000 500 100 80 25
2 SQL 1000 1000 2806 710 240 2200 750 700 1100 600 100 100 25
3 SQL 1200 1200 3210 740 250 2300 750 700 1200 700 100 100 25

注：
1、罐体尺寸H、H1系按罐体最高工作压力表1.6MPa而定，L2系按本公司产的25LG3-10型水泵的最小尺寸而定。
2、罐体与水泵的规格型号见《增压稳压设备技术特性表》。
3、安全阀的压力及远传压力表的测量范围按消防压力而定。
4、选件为本厂的选择配件，如需应在订货时提出，并增加相应的配件货款。

  • 自动给水设备根据工作方式的不同时可分为直接供水、气压自动给水设备和变频调速恒压给水设备，各有特点。
  • MYSY-S（X）QB型生活（消防）变频恒压给水成套设备是将变频调速技术、可编程控制技术应用于水泵自动控制设备之中，与电机泵组结合的新型机电一体化供水设备。该设备采用由原装进口交流变频调速器、工业级可编程控制器、数字PID调节器、进口低压电器、压力传感器、液位控制器及泵等构成闭环调节变频调速供水系统。
  • 该系统可根据管网瞬时压力变化，自动调节某台水泵电机的转速和多台水泵电机 的投入和退出，满足用户恒压变量供水或变压变量供水的需要，使供水管网末端压力保持恒定，使得整个供水系统始终保持高效节能的最佳状态。在供水系统中应用，可取代传统给水设备中的水塔供水、高位水箱供水或气压供水等供水方式，节能效果显著，是国家重点推广应用的节能新技术产品。
