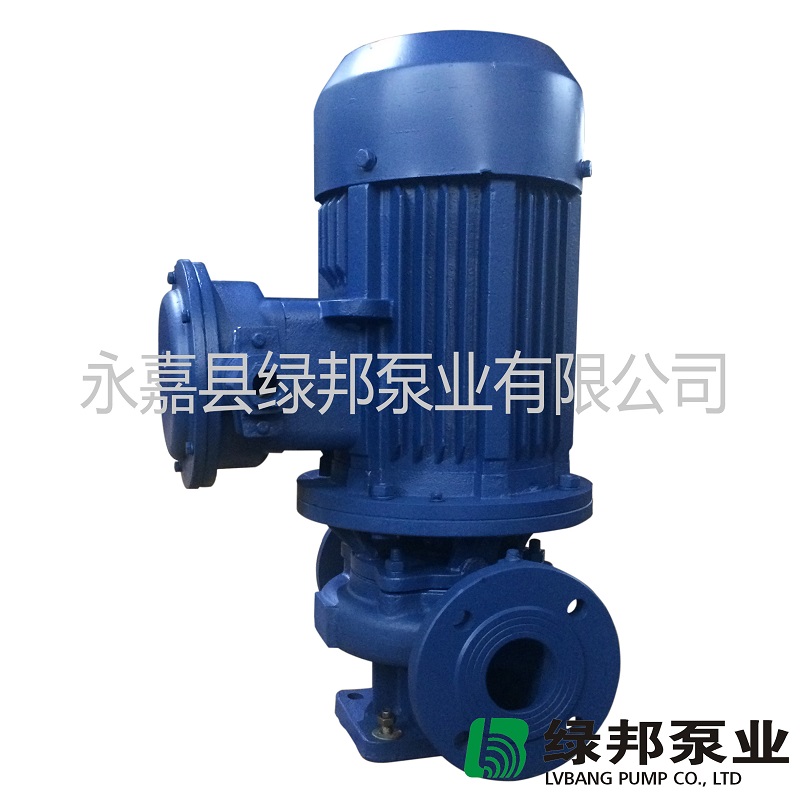

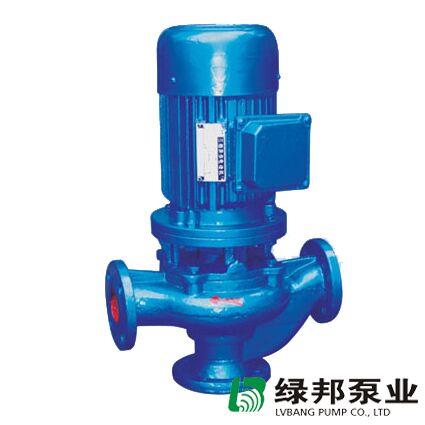

一、LW（WL)立式排污泵产品概述：
LW（WL）管道立式无堵塞排污泵是引进国外先进技术，通过吸收、转化研制而成，各项性能指标均达到国家标准同类产品水平。由于采用独特的单（双）通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。
该泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，具有很好的通过能力。
该排污泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0°、90°、180°、270°，便于管路连接，二是进口轴向吸入，便于立式安装。
二、LW立式排污泵产品特点：
1、采用独特的单叶片或双叶片叶轮结构，大大提高了污物的通过能力，能有效的通过口径的5倍纤维物质与直径为泵口径约50％的同体颗粒；
2、机械密封采用新型硬质全金耐腐的碳化钨材料，使其长期处于油室内运行，可使泵安全连续运行8000小时以上；
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，同时因电机采用标准的Y系列电机，方便用户更换；
4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备方盘、圆盘安装系统，它给安装、维修带来极大方便，人可不必此为而进入污水坑；
6、能够在全扬程范围内使用，而保证电机不会过载；
7、该排污泵配上户外型电机，则无须建泵房，可直接安装于户外使用节省开支；
8、泵为立式结构。
三、LW（WL)立式排污泵工作条件：
流量：2～1500 m 3 /h
扬程范围：3～45m
额定转速n：970～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×10 3 kg/m 3
介质PH值：5～9
系统最高工作压力：≤0.6Mpa
四、WL直立式排污泵结构图：
|
序号
|
部件名称
|
序号
|
部件名称
|
|
|
1
|
底座
|
5
|
电机
|
|
2
|
泵体
|
6
|
主轴
|
|
3
|
叶轮
|
7
|
机械密封
|
|
4
|
油室
|
8
|
叶轮螺母
|
五、LW（WL）管道立式无堵塞排污泵型号意义：
型号：100 LW（WL）100-15-7.5
100 – 泵排出口公称直径 （mm）
LW（WL） – 立式，进口水平吸入（直立式，进口轴向吸入）
100 – 额定流量 （m3/h）
15 – 额定扬程 (m)
7.5 – 配用电机额定功率 (Kw)
六、LW（WL）管道立式无堵塞排污泵性能参数表：
|
型号
|
口径
mm
|
流量
m3/h
|
扬程
m
|
功率
KW
|
转速
r/min
|
效率
%
|
使用扬
程范围
|
|
25LW8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
10-22
|
|
32LW12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
8-15
|
|
40LW15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
6-15
|
|
40LW15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
15-30
|
|
50LW20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
3-7
|
|
50LW10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
4-10
|
|
50LW20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
6-15
|
|
50LW15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
10-25
|
|
50LW18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
15-30
|
|
50LW25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
17-32
|
|
50LW20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
20-40
|
|
65LW25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
6-15
|
|
65LW37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
6-13
|
|
65LW25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
15-30
|
|
65LW30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
20-40
|
|
65LW35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
35-50
|
|
65LW35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
40-60
|
|
80LW40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
3-7
|
|
80LW43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
5-13
|
|
80LW40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
6-15
|
|
80LW65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
12-25
|
|
100LW80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
4-10
|
|
100LW110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
5-10
|
|
100LW100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
8-15
|
|
100LW85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
10-20
|
|
100LW100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
10-25
|
|
100LW100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
12-30
|
|
100LW100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
15-35
|
|
125LW130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
7-15
|
|
125LW130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
10-20
|
|
150LW145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
4-9
|
|
150LW180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
5-15
|
|
150LW180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
8-20
|
|
150LW180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
12-25
|
|
150LW130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
15-30
|
|
150LW180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
15-30
|
|
150LW200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
13-30
|
|
200LW300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
3-7
|
|
200LW250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
4-11
|
|
200LW400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
5-10
|
|
200LW400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
6-13
|
|
200LW250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
7-15
|
|
200LW300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
8-15
|
|
200LW250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
12-22
|
|
200LW350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
10-25
|
|
200LW400-30-45
|
200
|
400
|
30
|
45
|
1480
|
70
|
13-30
|
|
250LW600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
3-9
|
|
250LW600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
5-12
|
|
250LW600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
6-15
|
|
250LW600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
8-20
|
|
250LW600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
12-25
|
|
250LW800-12-45
|
250
|
800
|
12
|
45
|
980
|
76
|
5-12
|
|
300LW500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
7-15
|
|
300LW800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
8-15
|
|
300LW600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
10-20
|
|
300LW800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
12-20
|
|
300LW950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
11-20
|
|
300LW1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
12-25
|
七、绿邦泵业选型请提供：
1、产品名称与型号，管道口径，使用扬程（m），电机功率（KW），电机转速（r/min），电压〔V〕，使用的吸程（m），使用的介质名称、比重、粘度、腐蚀性、毒性。
2、若已经由设计单位选定我公司的型号，请按潜水排污泵型号直接向绿邦泵业公司销售部订购。
注：请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
绿邦泵业其它排污泵：
排污泵系列产品有：QW潜水排污泵，JYWQ自动搅匀潜水排污泵，NL型污水泥浆泵，YW液下式排污泵，YWJ自动搅匀液下泵，LW立式无阻塞排污泵，ZW型自吸式排污泵,QXB型潜水离心式曝气机
|
