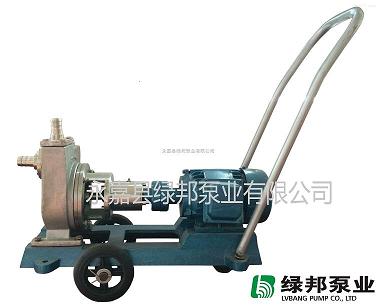

JMZ移动式不锈钢自吸酒泵概述：
我单位专业生产不锈钢自吸酒泵、自吸化工泵，是按照用户新要求，采用新型机械密封组装，安全防爆，长年不漏。JMZ自吸酒泵适用输送（-35°C~+120°C）的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。FMZ自吸化工泵适合输送（-35°C~+120°C）的浓浆、酸、碱、盐等化工液体。本泵具有结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定，不用底阀，起动时不需引灌等特点，是国内的新一代产品，具有广阔的应用市场和发展前景。
JMZ移动式不锈钢自吸酒泵，FMZ自吸化工泵型号意义：
JMZ移动式不锈钢自吸酒泵，FMZ自吸化工泵的结构说明：
1．自吸泵的主要零件有：泵体、叶轮、泵轴、机械密封、悬架等。
2．自吸泵的旋转方面，从进口方面看为逆时针方面。
3．自吸泵的安装形式：有固定和移动式，移动式带推车。固定式自吸泵进出口一般用法兰式；移动式自吸泵进出口一般用束节式。（注意：固定式水泵法兰一般才用6公斤压力法兰）。
JMZ不锈钢移动式自吸酒泵，FMZ自吸化工泵的结构示意图：
JMZ不锈钢移动式自吸酒泵，FMZ自吸化工泵性能参数：
|
名称
|
输送酒类、饮料、汽油、乳品
型号
|
主要性能参数
|
输送酸、碱、浓浆及高温液体的型号
|
配套功率
(KW)
|
|
进口(mm)
|
出口(mm)
|
流量(m3／h)
|
扬程(H)
|
吸程(m)
|
转速(r／min)
|
|
JMZ/FMZ
不锈钢自吸泵
|
25JMZ-22
|
25
|
25
|
3
|
22
|
5
|
2900
|
25FMZ-22
|
1.1
|
|
25JMZ-30
|
25
|
25
|
3
|
30
|
6
|
2900
|
25FMZ-30
|
1.5
|
|
40JMZ-22
|
40
|
25
|
6
|
22
|
5
|
2900
|
40FMZ-22
|
1.5
|
|
40JMZ-30
|
40
|
25
|
6
|
30
|
6
|
2900
|
40FMZ-30
|
2.2
|
|
40JMZ-40
|
40
|
25
|
6
|
40
|
6
|
2900
|
40FMZ-40
|
3
|
|
50JMZ-22
|
50
|
40
|
12
|
22
|
5
|
2900
|
50FMZ-22
|
2.2
|
|
50JMZ-30T
|
50
|
50
|
20
|
30
|
6
|
2900
|
50FMZ-30
|
4
|
|
50JMZ-40
|
50
|
40
|
12
|
40
|
6
|
2900
|
50FMZ-40
|
4
|
|
65JMZ-22
|
65
|
50
|
24
|
22
|
5
|
2900
|
65FMZ-22
|
4
|
|
65JMZ-30T
|
65
|
65
|
30
|
30
|
6
|
2900
|
65FMZ-30T
|
5.5
|
|
80JMZ-22
|
80
|
65
|
48
|
22
|
5
|
2900
|
80FMZ-22
|
5.5
|
|
80JMZ-30
|
80
|
65
|
48
|
30
|
5
|
2900
|
80FMZ-30
|
7.5
|
|
100JMZ-22
|
100
|
80
|
80
|
22
|
5
|
2900
|
100FMZ-22
|
11
|
|
100JMZ-30
|
100
|
80
|
100
|
30
|
5
|
2900
|
100FMZ-30
|
15
|
|
150JMZ-22
|
150
|
125
|
160
|
22
|
5
|
2900
|
150FMZ-22
|
15
|
|
150JMZ-30
|
150
|
125
|
160
|
30
|
5
|
2900
|
150FMZ-30
|
22
|
|
200JMZ-22
|
200
|
150
|
200
|
22
|
5
|
1450
|
200FMZ-22
|
18.5
|
|
200JMZ-30
|
200
|
150
|
200
|
30
|
5
|
1450
|
200FMZ-30
|
30
|
JMZ不锈钢移动式自吸酒泵，FMZ自吸化工泵性能曲线：
JMZ不锈钢移动式自吸酒泵，FMZ自吸化工泵安装尺寸：
|
型 号
|
配套
电机
KW
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
H3
|
D1
|
D2
|
D3
|
D4
|
n×? d
|
d1
|
d2
|
|
n
|
?
|
数量
|
?
|
数量
|
?
|
|
25JMZ-22
|
1.1
|
670
|
400
|
115
|
265
|
110
|
260
|
215
|
215
|
150
|
110
|
234
|
120
|
200
|
100
|
75
|
100
|
75
|
4
|
12
|
4
|
12
|
4
|
12
|
|
25JMZ-30
|
1.5
|
700
|
430
|
130
|
264
|
107
|
280
|
240
|
240
|
155
|
130
|
282
|
107
|
210
|
100
|
75
|
100
|
75
|
4
|
14
|
4
|
12
|
4
|
12
|
|
40JMZ-22
|
1.5
|
720
|
430
|
140
|
273
|
118
|
280
|
240
|
240
|
155
|
130
|
265
|
124
|
225
|
130
|
100
|
100
|
75
|
4
|
14
|
4
|
14
|
4
|
12
|
|
40JMZ-30
|
2.2
|
730
|
430
|
132
|
268
|
113
|
280
|
240
|
240
|
155
|
130
|
280
|
123
|
237
|
130
|
100
|
100
|
75
|
4
|
14
|
4
|
14
|
4
|
12
|
|
40JMZ-40
|
3
|
820
|
500
|
128
|
320
|
120
|
330
|
290
|
240
|
180
|
132
|
305
|
127
|
250
|
130
|
100
|
100
|
75
|
4
|
14
|
4
|
14
|
4
|
12
|
|
50JMZ-22
|
2.2
|
760
|
430
|
151
|
282
|
127
|
280
|
240
|
240
|
155
|
130
|
280
|
143
|
232
|
140
|
110
|
130
|
100
|
4
|
14
|
4
|
14
|
4
|
14
|
|
50JMZ-30T
|
4
|
860
|
510
|
138
|
315
|
135
|
330
|
290
|
290
|
190
|
132
|
283
|
135
|
228
|
140
|
110
|
140
|
110
|
4
|
14
|
4
|
14
|
4
|
14
|
|
50JMZ40
|
4
|
860
|
510
|
140
|
316
|
119
|
335
|
290
|
290
|
190
|
132
|
321
|
135
|
262
|
140
|
110
|
130
|
100
|
4
|
14
|
4
|
14
|
4
|
14
|
|
65JMZ22
|
4
|
875
|
510
|
163
|
335
|
135
|
360
|
290
|
290
|
190
|
132
|
305
|
148
|
250
|
160
|
130
|
140
|
110
|
4
|
14
|
4
|
14
|
4
|
14
|
|
65JMZ30T
|
5.5
|
980
|
620
|
150
|
356
|
138
|
380
|
320
|
320
|
210
|
132
|
310
|
153
|
252
|
160
|
130
|
160
|
130
|
4
|
14
|
4
|
14
|
4
|
14
|
|
80JMZ22
|
5.5
|
980
|
620
|
150
|
340
|
160
|
380
|
320
|
320
|
210
|
132
|
305
|
160
|
250
|
190
|
150
|
160
|
130
|
4
|
14
|
4
|
17.5
|
4
|
14
|
|
80JMZ30
|
7.5
|
980
|
620
|
150
|
340
|
160
|
380
|
320
|
320
|
210
|
132
|
315
|
160
|
255
|
190
|
150
|
160
|
130
|
4
|
14
|
4
|
17.5
|
4
|
14
|
JMZ不锈钢移动式自吸酒泵使用说明：
1.绿邦泵业在泵出厂时一般都已配好三相电机，用户接上380V电源，转向正确，便可使用。（如需配单相电机，应在订购时说明，单相电机只能接220V电源使用。）
2.泵第一次使用前必须从排气罗塞处把泵体注满溶液。旋紧罗丝，再按转向标志，启动电机，按吸程高低不同一般需要2～4分钟，自动排完空气，输送液体，下次启动则不需引灌。长期不用的泵启动时，应先打开加水罗丝，检查泵体是否存在液体，如不足请补满。
3．严禁泵体内无液体，启动电机，以防机械密封磨擦，发热烧坏。
4．泵起动前，应用于旋转联轴器，检查是否旋转灵活，如果阻力大，应查明原因，处理后才可合闸启动。
5．运转后，观察密封部位是否有泄漏，如有轻微泄漏，可让其跑合10～20分钟，等动静环端面磨合均匀后一般可解决，否则应拆开逐项检查，重新安装。
6．输送酸类浓浆，停车后应用清水冲洗，以减少积存酸、碱液体对泵和管道的腐蚀，尤其可以避免介质沉淀在密封动静环上，造成下次起动时咬静环。
7．泵的主轴和转动部件应保持清洁，轴承体内每年要补充2～3次黄油，数一量以加满黄油室的40％为宜。
8．泵上配套的电机，请注意防潮、防腐蚀、更换电机时，新电机的容最和转速必须与原来的一致。
JMZ不锈钢移动式自吸酒泵安装与拆卸：
1．泵可按“泵外形安装尺寸表"进行打基础和确定底脚螺栓位置。但是最好等泵运到现场后按底座尺寸进行
施工。
2．泵装于基础上，可用垫铁调整机组水平，用水平仪检查泵和电机轴的水平，要重新检查和调整泵轴心和电机轴心的同度度，用刀口平尺和塞尺检查泵和联轴器外圆、上、下、左、右的差数均不得超过0．1 5毫米。两联轴器端面间隙偏差不超过0．2毫米。
3．不应用泵承受管路重量，管路重量应有管路支撑设备承受。
4．按装结束应用手转动联轴器是否轻松灵活，有无卡滞现象。
泵的拆装：
1．拧下轴承体与泵体连接的四个螺丝，旧时将机械密封和泵盖松开。
2．拧开叶轮螺坶（右旋）取下叶轮、键和泵盖，再将机械密封从泵溢盖中取下。
3．用拉子拉下联轴器然后拆下键，轴承端溢，最后将轴和轴承拆开。
4．泵的装装配顺序按上述相反进行。
5．自吸泵的进口束节重装时，请注意阻水阀应向正面，以便与阻水阀正面贴合保证白吸效果（见右下图）。
机械密封安装：
1．更换机械密封时，应注意规格，型号都要与原来的相符。
2．在安装机械密封过程中，应保持清洁，不许敲打密封原件，以防损伤和破坏。
3．安装大小密封圈和动静环时轴表面应涂上一层清洁的机油和透明油。
4．将静环和大胶圈装入泵盖，然后一起-装上轴上（注意：动环销必须对准叶轮的传动孔）。
5．将弹簧座、弹簧、推环组成一体、以弹簧座端面为作力点，将其推上主轴，其推力以弹簧压缩2—4mm后在轴上滑动为宜。如弹簧尚未压缩，即可滑动，则表示动环与主轴配合偏松，摩擦力偏小，如弹簧压缩6mm以上，动环和密封圈仍不能在轴上滑动，则说明其配合偏紧，应以检查机械密封是否与原来的相符合。
JMZ不锈钢移动式自吸酒泵，FMZ自吸化工泵故障排除方法：
|
故障
|
原因
|
解决方法
|
|
不出液
|
1．泵内没有灌注满启动液。
2．吸入管、压出管或泵的流道堵塞。
3．吸入管路漏气。
4．吸上高度超过允许范围。
5．使用扬程超过了设计扬程。
6．输送热地、发挥性介质。
7．转向反了。
8．机械密封漏气。
|
1．重新灌满液体。(第二次启动则不必灌液)
2．清除杂物。
3．检修和更换吸入管路。
4．按允许吸上二高度藿新安装泵
。5．重新选泵。
6．降低吸程或采用取倒灌安装。
7．纠正转向。
8．检修或更换机械密封。
|
|
自吸时间长
|
1．液体温度过高。
2．吸入管道过长。
3．进口管道有型弯曲。
4．出口淹没在液体中。
|
1．液体温度降至40℃以下。
2．尽量缩短管道。
3．去除所有Q型管道。
4．使出口与大气相通。
|
|
流量不够
|
1．吸入管浸泡的深度不够。
2．吸入管路太细或有杂物堵塞。
3．叶轮严重磨损或严重腐蚀。
4．密封环有严重磨损或腐蚀。
5．叶轮与泵盖间隙太大。
|
1．增加吸入管的浸入深度。
2．换合适管路，清除杂物。
3．换新叶轮。
4．换新密封环。
5．减少间隙。
|
|
扬程不够
|
1．叶轮腐蚀严重。
2．电机配错。
3．叶轮与泵盖间隙太大。
|
1．换新叶轮。
2．更换电机。
3．减少间隙。
|
|
轴承过热
|
1．润滑油不够或太多。
2．泵轴与电机轴不同心。
3．轴承损坏。
4．轴承质量不符。
|
1．润滑油应上密封腔的30-40%。
2．调整，使泵轴与电机轴同心。
3．换新轴承。
4．换低噪音轴承。
|
|
振动严重
|
1．泵轴与电机轴不同心。
2．泵轴弯曲。
|
1．调整，使泵轴与电机轴同心。
2．重新换轴。
|
|
密封泄漏
|
1．弹簧压力不足。
2．动环或静环端腐蚀、磨损或划伤。
3．动环密封圈腐蚀变形。
4．异物或介质结晶影响了动环的轴向移动。
|
1．调整弹簧压缩量或换弹簧。
2．修复或更换动环或静环。
3．重新换动环密封圈。
4．去除异物或介质的结晶。
|
|
电机过热
|
1．液体比重大或温度太高。
2．机械密封弹簧调的太紧。
3．电压过低。
4．装配质量差，有些零件磨擦，或电机与泵轴的不同心。
|
1．加大电机。
2．重新调整弹簧压缩量。
3．提高电压。
4．检查装配质量，排除装配故障。
|
绿邦泵业选型请提供：
1、产品名称与型号，管道口径，使用扬程（m），电机功率（KW），管道排污泵电机转速（r/min），电压〔V〕，使用的吸程（m），使用的介质名称、比重、粘度、腐蚀性、毒性。
2、若已经由设计单位选定我公司的型号，请按管道排污泵型号直接向绿邦泵业销售部订购。
注：请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
