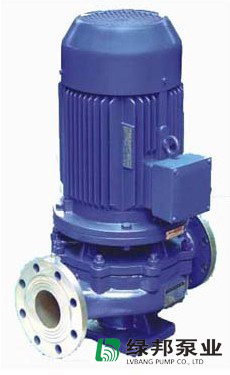

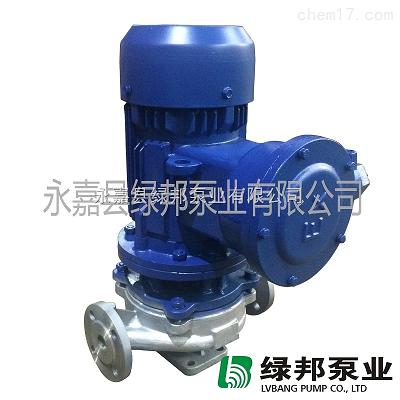

一、产品图片:
二、产品简介：
SG型管道增压离心泵（简称：管道泵）是为了高层建筑增压送水，解决管道压力过低而研制的新式立式单级离心泵，比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机械密封，电机主轴直接按装叶轮，帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。该泵做为常规离心泵的换代产品，代替了多种老式泵，目前已广泛应用于各行业，已成普遍趋势。
型号意义：
使用条件：
1、进口管水压不大于3公斤/厘米2。
2、水质为清水，不应有纤维或固体颗粒，对热水应为软水。
3、介质温度：冷水不低于0℃。
4、周围环境温度不超过±45℃。
5、电源电压为380V，部分为220V。
注意：选用时按使用介质的情况选择相应型号；对于特殊介质，订货时应特别注明，以便厂家帮助选择或特殊加工。
三、SG型管道增压离心泵产品用途：
SG型立式管道增压泵主要适用于高层建筑，园林喷灌，管道增压，冷热水循环，易燃易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备配套。
（1）SG普通型管道泵（冷水）适用于高层建筑增压送水，园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖流水循环加压。使用温度80℃以下。
（2）SGR热水型管道泵适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
（3）SGP耐腐蚀型管道泵是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿造、化工等行业的工艺流程中使用。使用温度100℃以下。
（4）SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。
（5）SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。
四、性能参数：
|
型号
|
口径
(mm)
|
流量
(m3/h)
|
扬程
(m)
|
电机功率
(kw)
|
电压
(v)
|
转速
(r/min)
|
|
15SG0.6-5
|
15
|
0.6
|
5
|
0.04
|
220
|
2800
|
|
15SG1.8-10
|
15
|
1.8
|
10
|
0.12
|
220
|
2800
|
|
20SG2-8
|
20
|
2
|
8
|
0.12
|
220
|
2800
|
|
20SG3-14
|
20
|
3
|
14
|
0.25
|
220
|
2800
|
|
20SG3-30
|
20
|
3
|
30
|
0.75
|
220
|
2800
|
|
25SG2.5-15
|
25
|
2.5
|
15
|
0.25
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
0.75
|
220
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
0.75
|
220
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
0.75
|
220
|
2800
|
|
40SG5-8
|
40
|
5
|
8
|
0.25
|
220
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
0.75
|
220
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
0.75
|
220
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
0.75
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
0.75
|
380
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
0.75
|
380
|
2800
|
|
25SG6.5-30
|
25
|
6.5
|
30
|
1.5
|
380
|
2800
|
|
25SG10-50
|
25
|
10
|
50
|
4
|
380
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
0.75
|
380
|
2800
|
|
32SG8-30
|
32
|
8
|
30
|
1.5
|
380
|
2800
|
|
32SG15-40
|
32
|
15
|
40
|
4
|
380
|
2800
|
|
32SG12-50
|
32
|
12
|
50
|
4
|
380
|
2800
|
|
32SG14-80
|
32
|
14
|
80
|
7.5
|
380
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
0.75
|
380
|
2800
|
|
40SG9-30
|
40
|
9
|
30
|
1.5
|
380
|
2800
|
|
40SG18-40
|
40
|
18
|
40
|
4
|
380
|
2800
|
|
40SG15-50
|
40
|
15
|
50
|
4
|
380
|
2800
|
|
40SG18-65
|
40
|
18
|
65
|
7.5
|
380
|
2800
|
|
40SG15-80
|
40
|
15
|
80
|
7.5
|
380
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
0.75
|
380
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
0.75
|
380
|
2800
|
|
50SG12-25
|
50
|
12
|
25
|
1.5
|
380
|
2800
|
|
50SG15-30
|
50
|
15
|
30
|
2.2
|
380
|
2800
|
|
50SG18-40
|
50
|
18
|
40
|
4
|
380
|
2800
|
|
50SG16-50
|
50
|
16
|
50
|
4
|
380
|
2800
|
|
50SG20-65
|
50
|
20
|
65
|
7.5
|
380
|
2800
|
|
50SG25-80
|
50
|
25
|
80
|
15
|
380
|
2800
|
|
50SG30-100
|
50
|
30
|
100
|
22
|
380
|
2800
|
|
65SG30-15
|
65
|
30
|
15
|
2.2
|
380
|
2800
|
|
65SG30-27
|
65
|
30
|
27
|
4
|
380
|
2800
|
|
65SG40-40
|
65
|
40
|
40
|
7.5
|
380
|
2800
|
|
65SG30-50
|
65
|
30
|
50
|
7.5
|
380
|
2800
|
|
65SG50-65
|
65
|
50
|
65
|
15
|
380
|
2800
|
|
65SG40-80
|
65
|
40
|
80
|
18.5
|
380
|
2800
|
|
65SG45-100
|
64
|
45
|
100
|
22
|
380
|
2800
|
|
80SG35-20
|
80
|
35
|
20
|
4
|
380
|
2800
|
|
80SG50-30
|
80
|
50
|
30
|
7.5
|
380
|
2800
|
|
80SG70-40
|
80
|
70
|
40
|
15
|
380
|
2800
|
|
80SG60-50
|
80
|
60
|
50
|
15
|
380
|
2800
|
|
80SG80-65
|
80
|
80
|
65
|
22
|
380
|
2800
|
|
80SG70-80
|
80
|
70
|
80
|
22
|
380
|
2800
|
|
80SG55-100
|
80
|
55
|
100
|
30
|
380
|
2800
|
|
100SG40-18
|
100
|
40
|
18
|
4
|
380
|
2800
|
|
100SG50-30
|
100
|
50
|
30
|
7.5
|
380
|
2800
|
|
100SG70-40
|
100
|
70
|
40
|
15
|
380
|
2800
|
|
100SG60-50
|
100
|
60
|
50
|
15
|
380
|
2800
|
|
100SG80-65
|
100
|
80
|
65
|
22
|
380
|
2800
|
|
100SG75-78
|
100
|
75
|
78
|
22
|
380
|
2800
|
|
100SG100-60
|
100
|
100
|
60
|
30
|
380
|
2800
|
|
100SG55-100
|
100
|
55
|
100
|
30
|
380
|
2800
|
五、SG型管道增压泵结构图：
 |
结 构
如图所示：该泵主要由电机和泵两部分组成。电机为派生立式电机：泵由泵体、叶轮、机械密封等零件组成。其连接过程为：电机①的加长轴上连装机械密封④、叶轮③、并用垫圈⑤和螺母⑥紧固；泵体②和电机盖之间加一“o"型密封圈，然后用螺栓将两者联接牢固；泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机安全运行。
|
安装尺寸：
|
泵型号
|
安装尺寸连接法兰按（jb78-59）标准制造
|
重量
|
|
l
|
h
|
d
|
d1
|
d2
|
b
|
d
|
nn
|
（kg）
|
|
15SG0.6-5
|
165
|
190
|
1/2管牙
|
5
|
|
15SG1.8-10
|
230
|
300
|
1/2管牙
|
11
|
|
20SG2-8
|
230
|
300
|
3/4管牙
|
12
|
|
20SG3-14
|
260
|
320
|
3/4管牙
|
16
|
|
20SG3-30
|
310
|
360
|
3/4管牙
|
29
|
|
25SG2.5-15
|
270
|
340
|
100
|
75
|
60
|
14
|
12
|
4
|
18
|
|
25SG4-20
|
270
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
23
|
|
25SG3-30
|
290
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
30
|
|
32SG5-20
|
260
|
380
|
120
|
90
|
70
|
16
|
14
|
4
|
28
|
|
40SG5-8
|
260
|
350
|
130
|
100
|
80
|
16
|
14
|
4
|
19
|
|
40SG6-20
|
260
|
390
|
130
|
100
|
80
|
16
|
14
|
4
|
30
|
|
50SG10-7.5
|
255
|
390
|
140
|
110
|
90
|
16
|
14
|
4
|
32
|
|
50SG10-15
|
260
|
400
|
140
|
110
|
90
|
16
|
14
|
4
|
31
|
|
25SG4-20
|
260
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
23
|
|
25SG-3-30
|
290
|
370
|
100
|
75
|
60
|
14
|
12
|
4
|
28
|
|
25SG6.5-30
|
290
|
420
|
100
|
75
|
60
|
14
|
12
|
4
|
37
|
|
25SG10-50
|
350
|
500
|
115
|
85
|
65
|
16
|
14
|
4
|
58
|
|
32SG5-20
|
260
|
380
|
120
|
90
|
70
|
16
|
14
|
4
|
28
|
|
32SG8-30
|
290
|
420
|
120
|
90
|
70
|
16
|
14
|
4
|
38
|
|
32SG15-40
|
350
|
510
|
135
|
100
|
78
|
18
|
18
|
4
|
60
|
|
32SG12-50
|
350
|
510
|
135
|
100
|
78
|
18
|
18
|
4
|
61
|
|
32SG14-80
|
420
|
540
|
135
|
100
|
78
|
18
|
18
|
4
|
98
|
|
40SG6-20
|
260
|
390
|
130
|
100
|
80
|
16
|
14
|
4
|
30
|
|
40SG9-30
|
290
|
430
|
130
|
100
|
80
|
16
|
14
|
4
|
40
|
|
40SG18-40
|
350
|
420
|
145
|
110
|
85
|
18
|
18
|
4
|
61
|
|
40SG15-50
|
350
|
420
|
145
|
110
|
85
|
18
|
18
|
4
|
62
|
|
40SG18-65
|
420
|
550
|
145
|
110
|
85
|
18
|
18
|
4
|
98
|
|
40SG15-80
|
420
|
550
|
145
|
110
|
85
|
18
|
18
|
4
|
100
|
|
50SG10-7.5
|
255
|
390
|
140
|
110
|
90
|
16
|
14
|
4
|
30
|
|
50SG10-15
|
260
|
400
|
140
|
110
|
90
|
16
|
14
|
4
|
31
|
|
50SG12-25
|
290
|
430
|
140
|
110
|
90
|
16
|
14
|
4
|
42
|
|
50SG15-30
|
300
|
440
|
140
|
110
|
90
|
16
|
14
|
4
|
45
|
|
50SG18-40
|
350
|
530
|
160
|
125
|
100
|
20
|
18
|
4
|
64
|
|
50SG16-50
|
350
|
530
|
160
|
125
|
100
|
20
|
18
|
4
|
65
|
|
50SG20-65
|
420
|
560
|
160
|
125
|
100
|
20
|
18
|
4
|
101
|
|
50SG25-80
|
420
|
560
|
160
|
125
|
100
|
20
|
18
|
4
|
102
|
|
65SG30-100
|
420
|
690
|
160
|
125
|
100
|
20
|
18
|
4
|
165
|
|
65SG30-15
|
280
|
450
|
160
|
130
|
110
|
16
|
14
|
4
|
45
|
|
65SG30-27
|
310
|
540
|
160
|
130
|
110
|
16
|
14
|
4
|
68
|
|
65SG40-40
|
360
|
570
|
180
|
145
|
120
|
20
|
18
|
4
|
103
|
|
65SG30-50
|
360
|
570
|
180
|
145
|
120
|
20
|
18
|
4
|
105
|
|
65SG50-65
|
420
|
720
|
180
|
145
|
120
|
20
|
18
|
4
|
168
|
|
65SG40-80
|
420
|
720
|
180
|
145
|
120
|
20
|
18
|
4
|
270
|
|
65SG45-100
|
470
|
780
|
180
|
145
|
120
|
20
|
18
|
4
|
230
|
|
80SG35-20
|
310
|
560
|
185
|
150
|
125
|
18
|
18
|
4
|
70
|
|
80SG50-30
|
340
|
590
|
185
|
150
|
125
|
18
|
18
|
4
|
100
|
|
80SG70-40
|
400
|
730
|
195
|
160
|
135
|
22
|
18
|
4
|
173
|
|
80SG60-50
|
400
|
730
|
195
|
160
|
135
|
22
|
18
|
4
|
175
|
|
80SG80-65
|
470
|
800
|
195
|
160
|
135
|
22
|
18
|
8
|
233
|
|
80SG70-80
|
470
|
800
|
195
|
160
|
135
|
22
|
18
|
8
|
235
|
|
80SG55-100
|
520
|
850
|
195
|
160
|
135
|
22
|
18
|
8
|
290
|
|
100SG40-18
|
310
|
570
|
205
|
170
|
145
|
18
|
18
|
4
|
75
|
|
100SG50-30
|
340
|
600
|
205
|
170
|
145
|
18
|
18
|
4
|
100
|
|
100SG70-40
|
400
|
750
|
215
|
180
|
155
|
22
|
18
|
8
|
180
|
|
100SG60-50
|
400
|
750
|
215
|
180
|
155
|
22
|
18
|
8
|
185
|
|
100SG80-65
|
470
|
810
|
215
|
180
|
155
|
22
|
18
|
8
|
245
|
|
100SG75-78
|
470
|
810
|
215
|
180
|
155
|
24
|
18
|
8
|
250
|
|
100SG100-60
|
500
|
870
|
215
|
180
|
155
|
24
|
18
|
8
|
300
|
|
100SG55-100
|
500
|
870
|
215
|
180
|
155
|
24
|
18
|
8
|
300
|
六、SG型管道增压离心泵安装：
装配与拆卸
1.把所有待装的零部件擦洗干净。
2.在电机主轴上装机械密封，在机械密封动、静环配合的表面，加少量洁净的透平油或20号机油。
3.装叶轮，用叶轮螺母紧固。
4.装"0"型圈，把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米，叶轮进口外圈与泵体保证一定的运转间隙。
5.拆卸顺序与此相反。
安装与使用
1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好，即完成按装。为了使用与维修方便，在泵的进、出口管路上均应按装一只调节阀。
2.打开进口调节阀， 使水进入泵中，以保持密封腔内充满液体（否则会研损密封），关闭出口阀。
3.接通电源，点动确定正确转向。
4.转向确定后，使泵启动、运转。
5.调节出口阀开度， 使泵在设计点附近运行，据泵的额定流量和扬程附近。〔为此，最好在出口法兰附近装一只压力表）。注意:本泵严禁缺水运转，以免损坏密封件。
故障原因及排除方法：
|
故障
|
原因
|
排除方法
|
|
1、水泵不出水
|
注入水泵的水不免，旋转方向不对，叶轮流道堵塞。
|
再往水泵内注水，输通叶轮流产，调正旋转方向。
|
|
2、水泵流量不足
|
水泵部分淤塞，转数太低，叶轮损坏，出口阀开度过大。
|
清洗耳恭听水泵及管子，更换叶轮，增加水泵轴转数，调节出口阀。
|
|
3、出口压力不足
|
液体中有空气，转速太低叶轮损坏，出口阀开度过大。
|
排除液体中空气，增加泵转速，更换叶轮，调小出口阀。
|
|
4、泵消耗功率过大
（电机发热）
|
机械缺陷如运转间隙过小，电机轴弯，螺栓松动等，泵在太大的流量下工作即泵在远低于额定扬程下工作。
|
检查机械部分及时调整处理，调节器正出口阀使泵在额定流量和扬程附近工作。
|
|
5、水泵振动
|
管道系统支撑不好，叶轮部分堵塞造成不平衡产生气蚀，液体中有空气。
|
检查泵支撑部门，拧紧螺母，输通叶轮使其平衡，排除空气。
|
|
6、水泵漏水
|
机械密封损坏，O型圈损坏，泵体漏水。
|
更换机械密封及O型圈，焊接泵体漏水处。
|
|
7、水泵噪音过重
|
轴承过热缺油，水泵负荷过生重。
|
轴承处加油，按4排除。
|
七、绿邦泵业选型请提供：
1、产品名称与型号，管道口径，使用扬程（m），电机功率（KW），电机转速（r/min），电压〔V〕，使用的吸程（m），使用的介质名称、比重、粘度、腐蚀性、毒性。
2、若已经由设计单位选定我公司的型号，请按潜水排污泵型号直接向绿邦泵业公司销售部订购。
注：请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
绿邦泵业其它管道离心泵：
GW型无堵塞污水式管道泵，ISGB型便拆式管道泵，ISG型立式离心式管道泵，GDL系列立式多级管道泵，ISGD型低转速立式管道泵，SG型管道增压泵。
|
