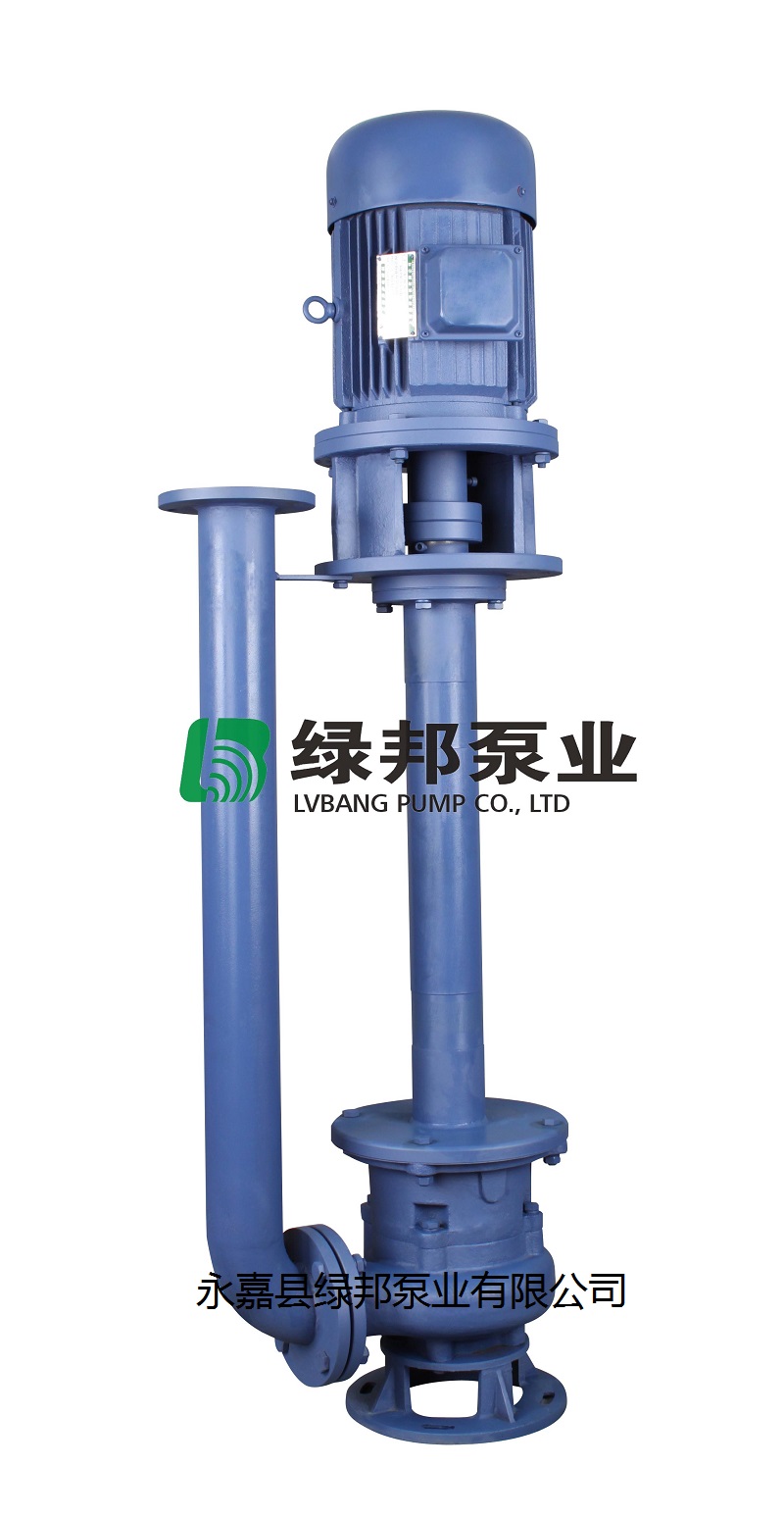

一、YW液下排污泵产品概述
绿邦泵业的液下排污泵在结合国内外先进技术的基础上，采用潜水排污泵的使用特点而研制成功的新一代排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。
无堵塞液下泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。
二、YW液下排污泵产品特点
1、YW液下泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约为50%的固体颗粒。
2、YW排污泵设计合理，配套电机合理，效率高，节能效果显著。
3、液下排污泵机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4、该液下排污泵具有结构紧凑，体积小，移动方便，安装简单等特点。
5、液下排污泵可根据用户需要配备液位自动控制柜，根据所虚液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便。
6、液下排污泵为立式结构，工作时泵体浸在液体中因而容易启动，不存在排气抽空问题，同时具有无泄露等特点，液下深度可达0.5-3米。
7、液下排污泵接轴结构先进可靠，泵与电机采用联轴器联接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、液下排污泵在使用扬程范围内保证电机运行不过载。
9、液下排污泵有单管安装和双管安装两种，支撑件有圆盘和放盘安装。
三、YW液下排污泵适用场合
1、工厂商业严重污染废水的排放。2、城市污水处理厂排水系统。
3、住宅区的污水排水站。 4、人防系统排水站。
5、医院、宾馆的污水排放。 6、市政工程、建筑工地。
7、勘探、矿山配套附机。 8、农村沼气池农田灌溉。
9、自来水厂的给水装置。
四、YW液下式排污泵工作条件
1、介质温度不超过60℃，介质重度为1-1.3k/dm3，铸铁材质的使用介质PH值在5-9范围内
2、 一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如
需在全扬程范围使用，应在定货时另行注明，以便我厂制造。
3、在运行过程电机电流不得超过电机的额定电流。
4、如有特殊的温度、介质等要求，请在定货时注明输送介质的详细情况，以便厂家制造。
五、YW液下排污泵结构图
| 序号 |
部件名称 |
序号 |
部件名称 |
 |
|
1
|
电机
|
5
|
主轴
|
|
2
|
联轴器
|
6
|
机械密封
|
|
3
|
电机支架
|
7
|
泵体
|
|
4
|
出水管
|
8
|
叶轮
|
六、YW液下式排污泵型号意义
例如：40YWP15-30-2.2
40-口径（mm）
YW-液下式排污泵
P-不锈钢材质，未标表示普通铸铁材质
15-流量（m3/h）
30-扬程（m）
2.2-配用电机功率（kw）
七、YW系列液下排污泵性能参数表
|
型号
|
出口口径
mm
|
流量
m3/h
|
扬程
m
|
转速
r/min
|
功率
KW
|
|
25YW8-22-1.1
|
25
|
8
|
22
|
2900
|
1.1
|
|
32YW12-15-1.1
|
32
|
12
|
15
|
2900
|
1.1
|
|
40YW15-15-1.5
|
40
|
15
|
15
|
2900
|
1. 5
|
|
50YW15-30-2.2
|
40
|
15
|
30
|
2900
|
2.2
|
|
50YW20-7-0.75
|
50
|
20
|
7
|
2900
|
0.75
|
|
50YW10-10-0.75
|
50
|
10
|
10
|
2900
|
0.75
|
|
50YW20-15-1.5
|
50
|
20
|
15
|
2900
|
1. 5
|
|
50YW15-25-2.2
|
50
|
15
|
25
|
2900
|
2.2
|
|
50YW18-30-3
|
50
|
18
|
30
|
2900
|
3
|
|
50YW25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
|
50YW20-40-7.5
|
50
|
20
|
40
|
2900
|
7 .5
|
|
65YW25-15-2.2
|
65
|
25
|
15
|
2900
|
2.2
|
|
65YW37-13-3
|
65
|
37
|
13
|
2900
|
3
|
|
65YW25-30-4
|
65
|
25
|
30
|
2900
|
4
|
|
65YW30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
|
65YW35-50-11
|
65
|
35
|
50
|
2900
|
11
|
|
65YW35-60-15
|
65
|
35
|
60
|
2900
|
15
|
|
80YW40-7-2.2
|
80
|
40
|
7
|
2900
|
2.2
|
|
80YW-43-13-3
|
80
|
43
|
13
|
2900
|
3
|
|
80YW40-15-4
|
80
|
40
|
15
|
2900
|
4
|
|
80YW65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
|
100YW80-10-4
|
100
|
80
|
10
|
1450
|
4
|
|
100YW110-10-5.5
|
100
|
110
|
10
|
1450
|
5.5
|
|
100YW100-15-7.5
|
100
|
100
|
15
|
1450
|
7.5
|
|
100YW85-20-7.5
|
100
|
85
|
20
|
1450
|
7.5
|
|
100YW100-25-11
|
100
|
100
|
25
|
1450
|
11
|
|
100YW100-30-15
|
100
|
100
|
30
|
1450
|
15
|
|
100YW100-35-18.5
|
100
|
100
|
35
|
1450
|
18.5
|
|
125YW130-15-11
|
125
|
130
|
15
|
1450
|
11
|
|
125YW130-20-15
|
125
|
130
|
20
|
1450
|
15
|
|
150YW145-9-7.5
|
150
|
145
|
9
|
1450
|
7.5
|
|
150YW180-15-15
|
150
|
180
|
15
|
1450
|
15
|
|
150YW180-20-18.5
|
150
|
180
|
20
|
1450
|
18.5
|
|
150YW180-25-22
|
150
|
180
|
25
|
1450
|
22
|
|
150YW130-30-22
|
150
|
130
|
30
|
1450
|
22
|
|
150YW180-30-30
|
150
|
180
|
30
|
1450
|
30
|
|
150YW200-30-37
|
150
|
200
|
30
|
1450
|
37
|
|
200YW300-7-11
|
200
|
300
|
7
|
1450
|
11
|
|
200YW250-11-15
|
200
|
250
|
11
|
1450
|
15
|
|
200YW400-10-22
|
200
|
400
|
10
|
1450
|
22
|
|
200YW400-13-30
|
200
|
400
|
13
|
1450
|
30
|
|
200YW250-15-18.5
|
200
|
250
|
15
|
1450
|
18.5
|
|
200YW300-15-22
|
200
|
300
|
15
|
1450
|
22
|
|
200YW250-22-30
|
200
|
250
|
22
|
1450
|
30
|
|
200YW350-25-37
|
200
|
350
|
25
|
1450
|
37
|
|
200YW400-30-45
|
200
|
400
|
30
|
1450
|
45
|
|
250YW600-9-30
|
250
|
600
|
9
|
980
|
30
|
|
250YW600-12-37
|
250
|
600
|
12
|
1450
|
37
|
|
250YW600-15-45
|
250
|
600
|
15
|
1450
|
45
|
|
250YW600-20-55
|
250
|
600
|
20
|
1450
|
55
|
|
250YW600-25-75
|
250
|
600
|
25
|
1450
|
75
|
|
300YW800-12-45
|
250
|
800
|
12
|
1450
|
45
|
|
300YW500-15-45
|
300
|
500
|
15
|
980
|
45
|
|
300YW800-15-55
|
300
|
800
|
15
|
980
|
55
|
|
300YW600-20-55
|
300
|
600
|
20
|
980
|
55
|
|
300YW800-20-75
|
300
|
800
|
20
|
980
|
75 |
八、YW液下排污泵订货须知:
一、①产品名称与液下排污泵型号②液下排污泵口径③液下排污泵扬程（m）④液下排污泵流量⑤液下排污泵电机功率（KW）⑥液下排污泵转速（r/min）⑦液下排污泵电压〔V〕⑧液下排污泵材质⑨液下排污泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的液下排污泵产品型号，请按液下排污泵型号直接向绿邦泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们绿邦泵业的技术专家为您审核把关。
|
