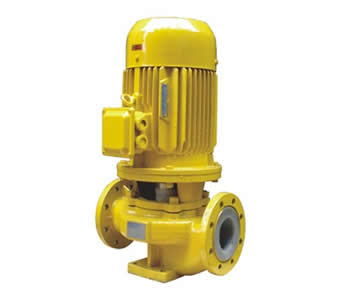

我单位选用氟塑料生产的GBF型衬氟管道泵配合国内优秀水力模型和采用IS单级单吸离心泵之性能参数，在一般立式管道泵的基础上进行巧妙组合设计而成。衬氟管道泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。

二、产品特点

1、耐腐蚀管道泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。

2、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。

3、耐腐蚀衬氟泵轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。

4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

三、使用范围

GBF型耐腐蚀衬氟管道泵用于-85℃~+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。

四、设计特点

（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。

（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

（6）可根据管路布置的要求采用泵的竖式和横式安装。

五、参数范围

流量（Q）2.5-160m3/h

扬程（H）15-80m

工作压力（P）2.5MPa
