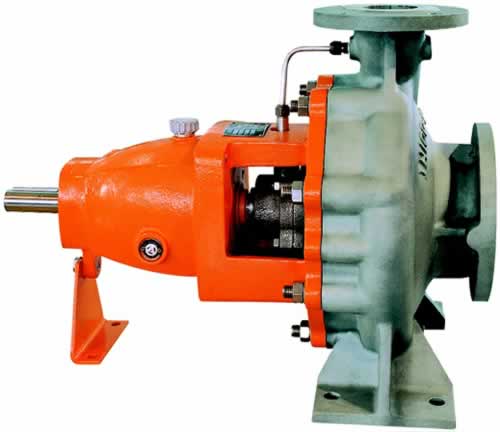

        IH型化工泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、"三化"水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。



泵的结构：

　　IH型化工泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。



泵的结构特点：

　　泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。



泵的旋转方向：

　　泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。



泵的轴封型式：

　　填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

　　机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

　　泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。



　　IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀 的或不允许污染的类似于水的介质。



IH型化工泵的性能范围：

　　流量Q：3.6～460m3/h 扬程H：5～132m

　　转速n：2900、1450r/min 配带功率：0.55～110KW

　　进口直径：50～200mm 最高工作压力：1.6Mpa

　　IH型化工泵系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

IH型化工泵型号意义：

例如：IH80-65-160A

　　　IH-国际标准化工离心泵

　　　80-吸入口直径(mm)

　　　65-排出口直径(mm)

　　　160-叶轮名义直径(mm)

　　　A-叶轮外径经第一次切割
