　　高压锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体，其主要分为卧式锅炉给水泵和立式高压锅炉给水泵两种基本类型，现已广泛地运用于工矿企事业单位的锅炉给水和城市生活供水等，对于人们的生产生活具有重大的作用，那么其结构是怎样的，是如何运作的，下面小编就为您一一解读。

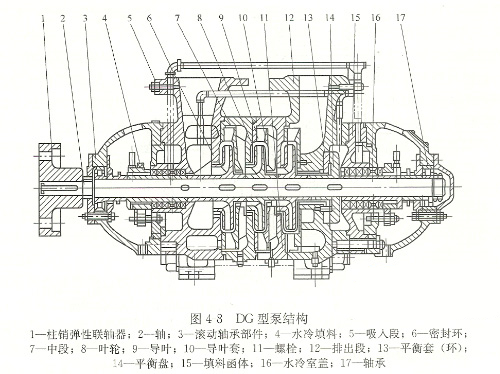

　　高压锅炉给水泵主要分为卧式锅炉给水泵和立式高压锅炉给水泵两种，卧式锅炉给水泵吸入口和排出口均为垂直向上。泵的前段、中段和后段用螺栓连接成一体。泵由泵体、叶轮、轴、导叶、导叶套和平衡盘等零部件组成，其结构如下图所示。

　　如上图所示：当转子的轴向力由平衡盘平衡，轴承为滚动轴承．黄油润滑。轴封为浮环式密封、机械密封和填料密封。密封腔内通有一一定压力的水，起水封、水冷和水润滑作用。电动机与泵轴通过弹性联轴器直联驱动，从驱动端看，泵为顺时针方向旋转。

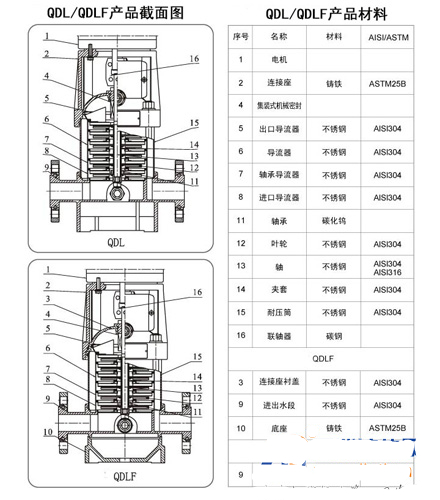

　　立式高压锅炉给水泵属于最新款的锅炉给水泵其原理和卧式锅炉给水泵一样，不同之处就是该系列立式锅炉给水泵重量轻，泵体及过流部件均是采用优质不锈钢材质制作而成，由于其采用先进的冲压技术及激光焊接技术制作而成，因此其工作更具节能的效果。

　　以上就是高压锅炉及水泵的结构示意图及其工作原理的简单阐述，希望对您的了解和学习有所帮助。
