程海流域生态综合治理水利骨干应急补水工程项目是云南省省级重点示范项目,也是程海保护的生命线工程,项目的建设将有效遏制程海水位持续下降。通过水利骨干工程的实施,置换程海流域生产生活用水,直接向程海生态补水,改善程海水生态环境。
工程取水水源为鲁地拉水库,在220省道金江大桥下游3.1km金沙江左岸取水,水源点位于兔耳箐河出口上游560m,通过一级浮坞泵站取水输送至二级泵站进水池(正常水位为1300m),经二级泵站提水至山顶沉砂净化池(正常水位为1419m),随后形成重力有压流输水,经过10.03km的有压管道(黄金湾倒虹吸)输水至三级泵站进水池(正常水位1400m),再经过三级泵站提水加压至程海镇曹家村西侧350m处的曹家村出水池(正常水位1561m),利用曹家村出水池通过重力有压管道(马军河倒虹吸)输水至三角塘左侧330m的马军河,干线设计流量均为2.34m3/s。
技术要求
针对一、二、三级泵站水泵、电动机及其附属设备。

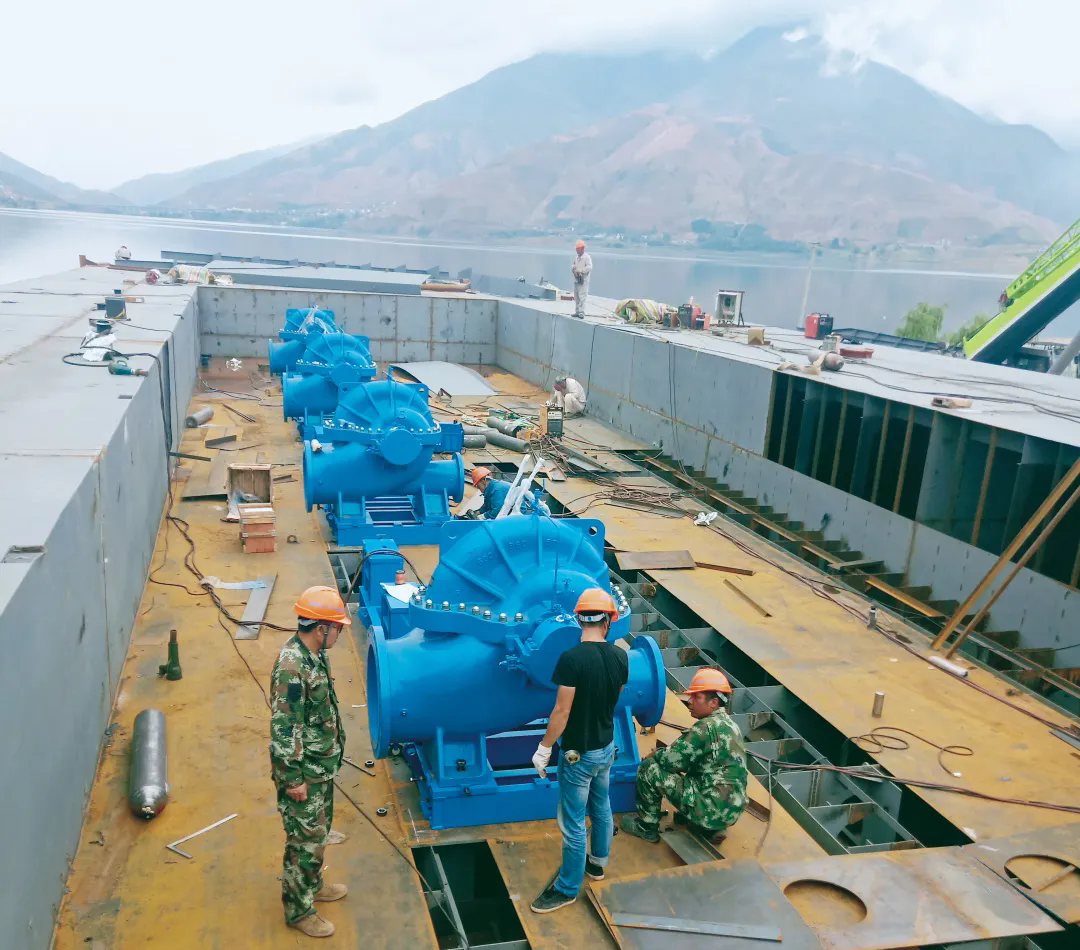

一级泵站采用模块拼装式浮坞泵站,共布置4台套卧式双吸中开离心泵,单泵设计流量0.78m3/s,设计扬程90m。
二级泵站位于取水点北侧200m左右的台地上,厂房为地面式厂房,共布置4台套卧式双吸中开离心泵,单泵设计流量0.78m3/s,设计扬程123.0m,泵站厂区地坪高程1300.40m。
三级泵站布置于交通便利的凤鸣村附近,厂房为地面式厂房,共布置4台套卧式双吸中开离心泵,单泵设计流量0.78m3/s,设计扬程185m,泵站厂区地坪高程1399.60m。

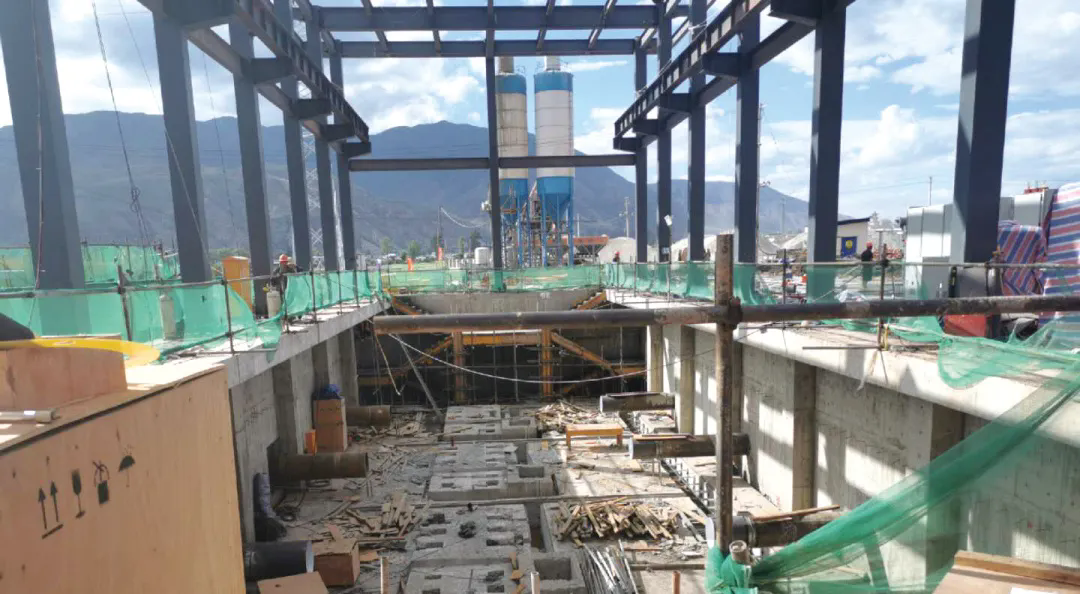

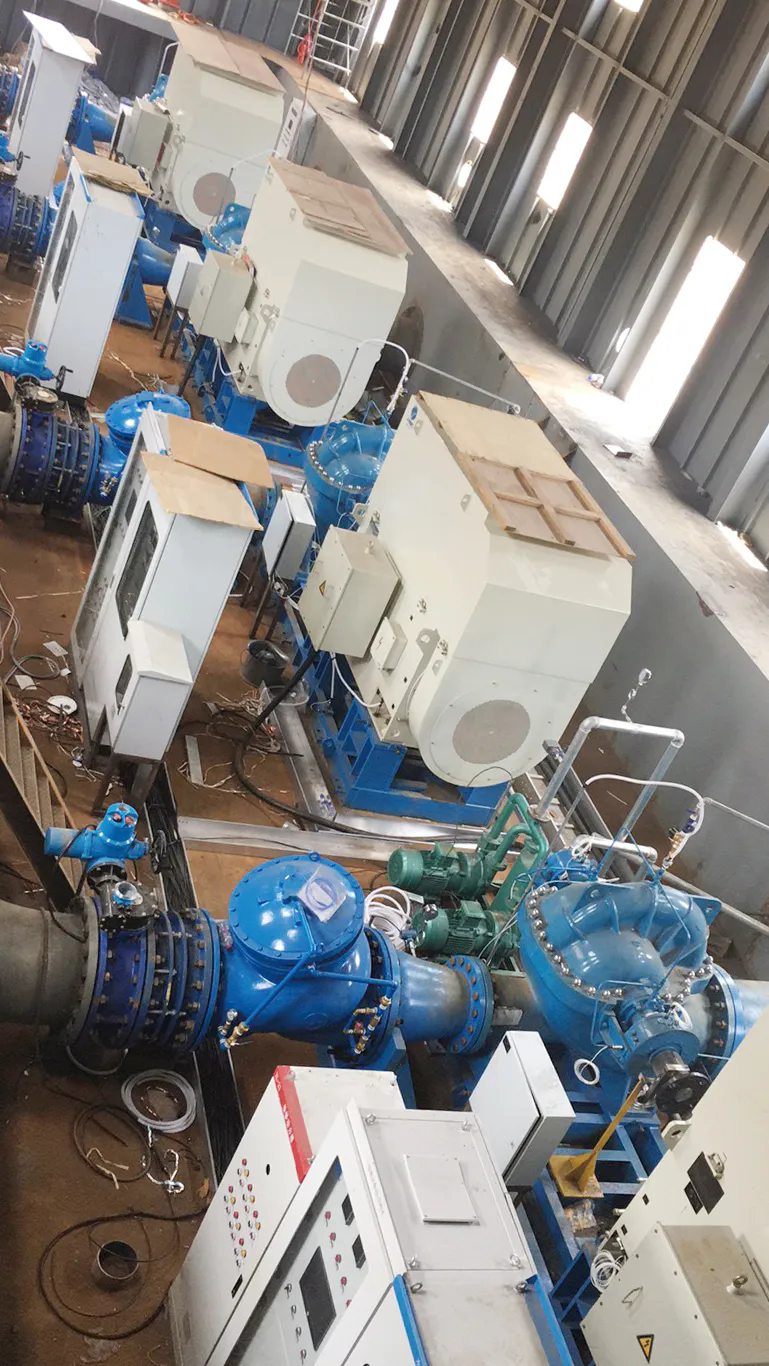

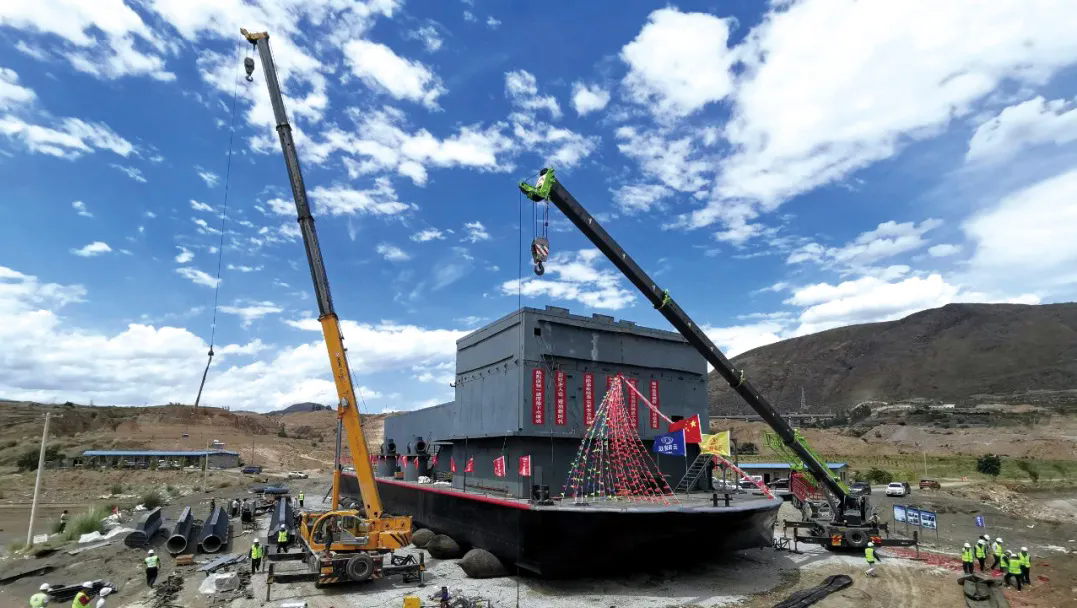

一级站现场

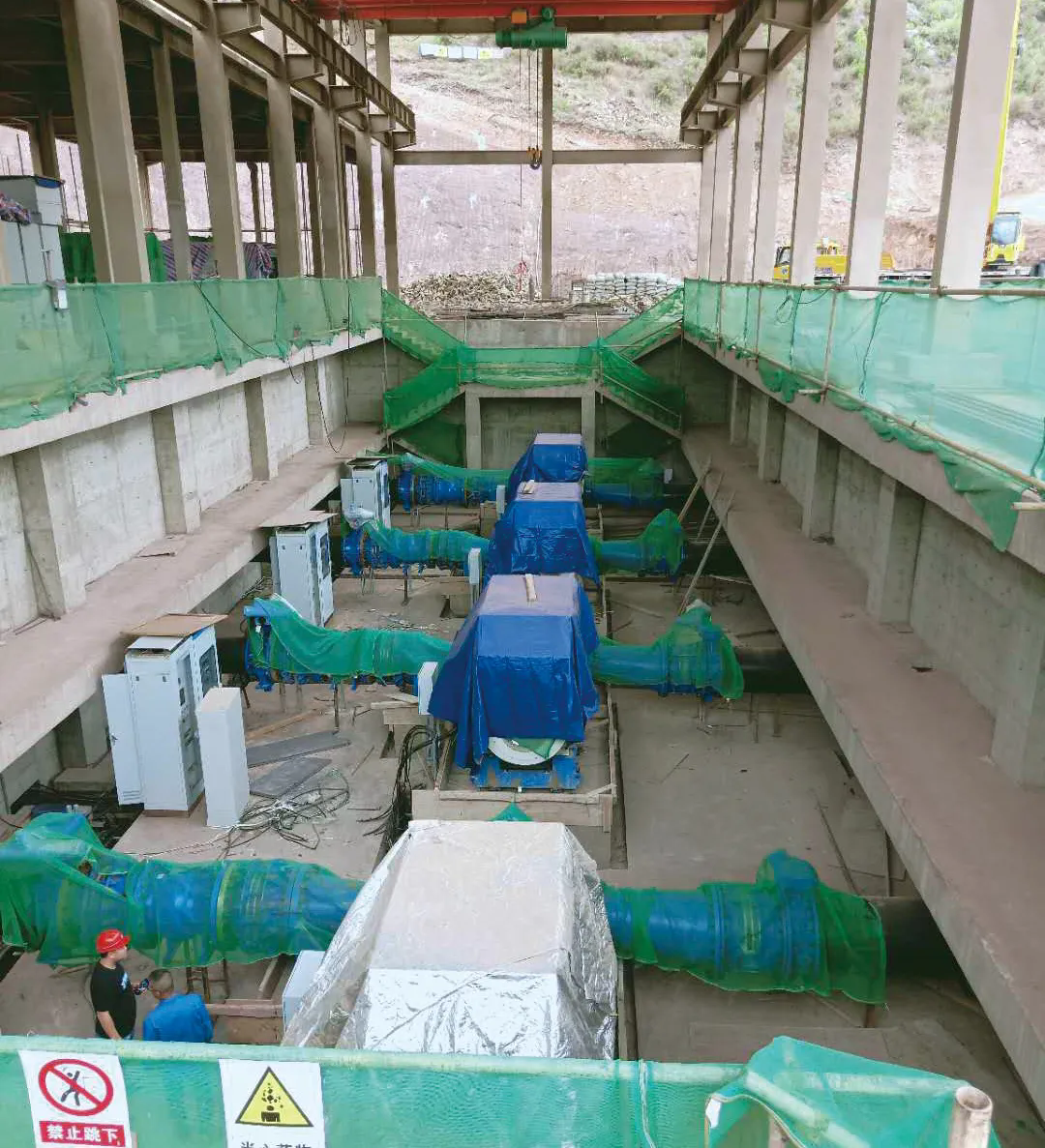

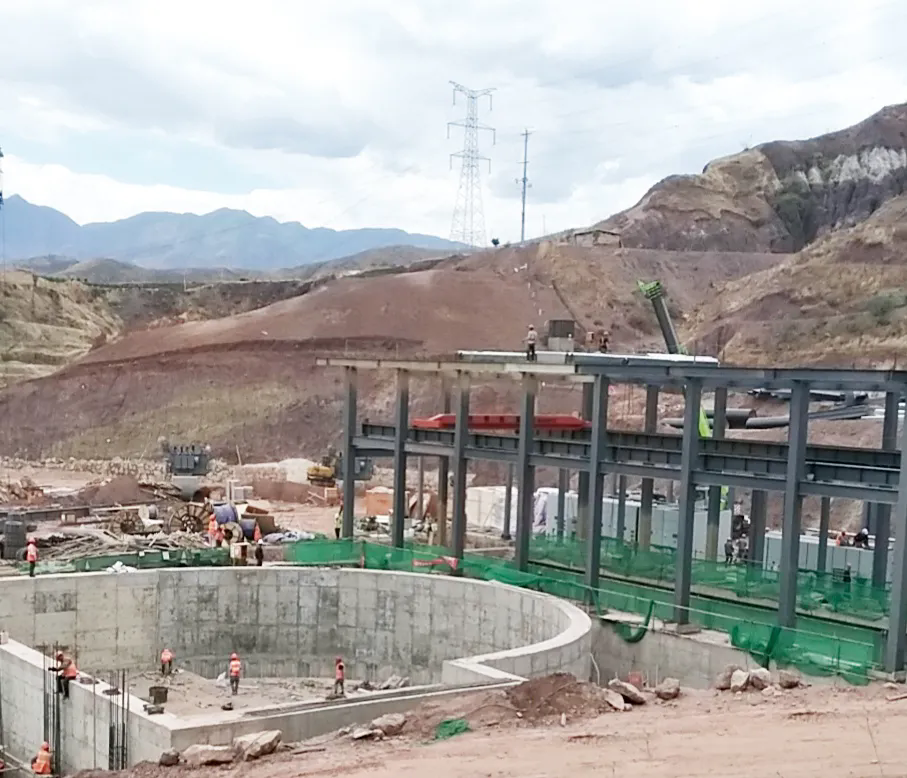

二级站现场

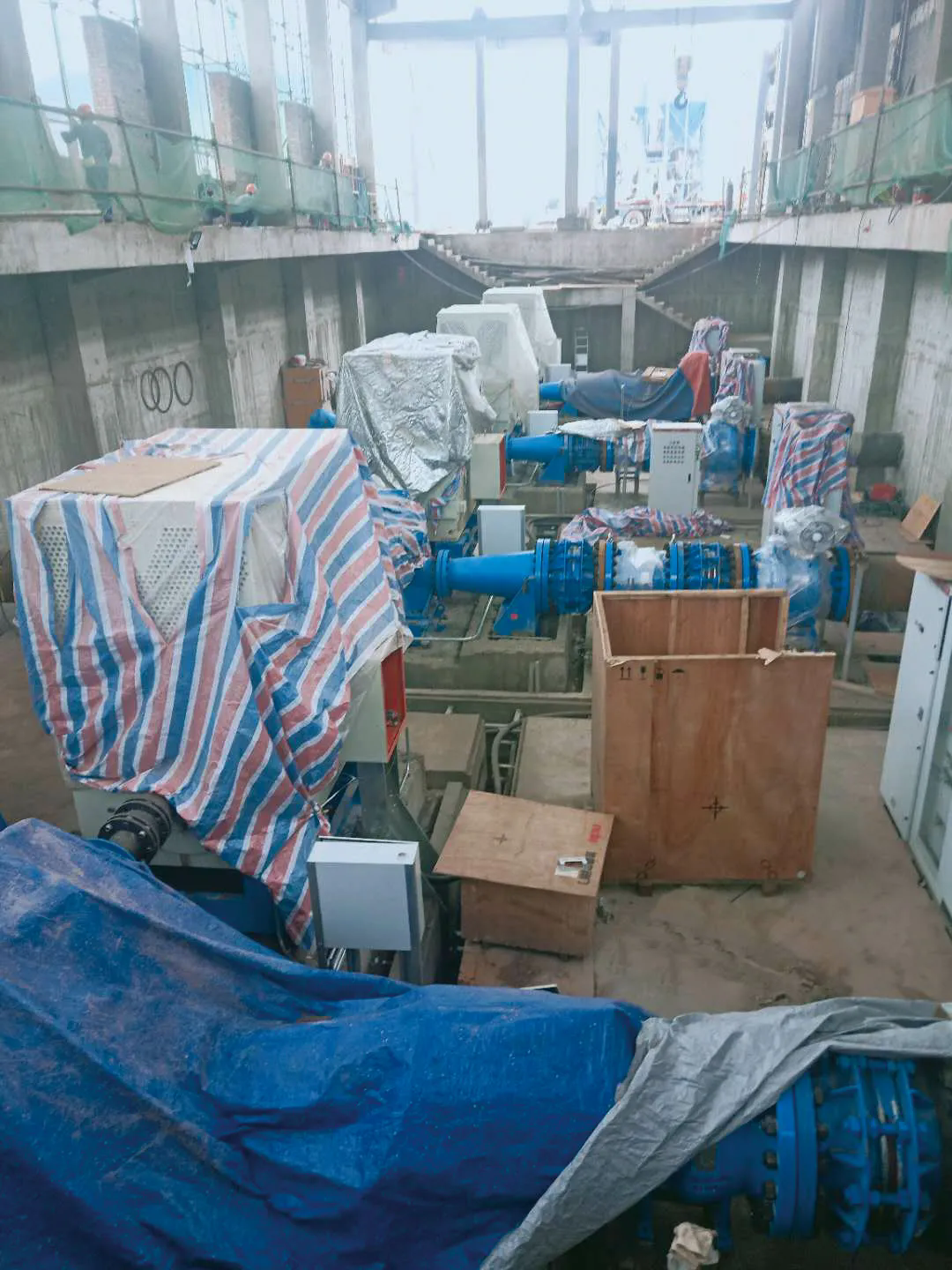

三级站现场
设备布置
一级浮坞泵站主厂房内布置有4台泵组、水泵进、出口阀、泵组LCU屏,泵组仪表屏和现地控制柜等。

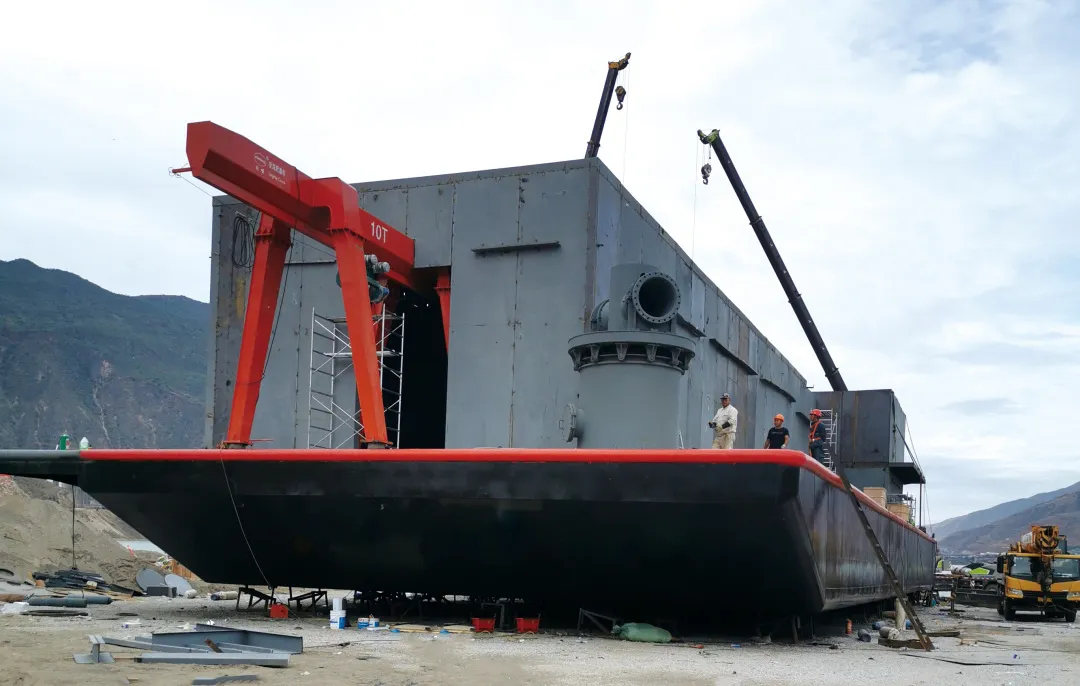

浮坞泵房由船体、水机和电气设备等组成,泵房长54.0m,宽17.7m,型深3.5m(浮坞尺寸为暂定),整个泵房采用钢框架结构。主厂房为单层布置,主要布置4台卧式离心水泵及电气设备。不设置专门的安装间,设有浮台可转运至二级泵站,泵组检修考虑同二级站共用安装间。
二、三级泵站主厂房内均布置有4台泵组、水泵进、出口阀、泵组LCU屏,泵组仪表屏和现地控制柜等。安装间下层主要布置水机辅助系统设备。
两座泵站电气副厂房均集中布置于主厂房出水侧,副厂房依次布置有中控室、35kV高压室、10kV高压室、无功补偿室和低压室等。中控室布置有微机监控保护设备和直流馈电屏等电气设备。35kV和10kV配电设备采用户内高压开关柜,低压配电屏选用GCS型低压配电屏。
工程按“无人值班(少人值守)”运行原则设计,采用全计算机监控系统在调度中心完成工程的监测、调度和控制。计算机监控系统由调度中心、泵站控制级和设备现地控制级组成。
|
