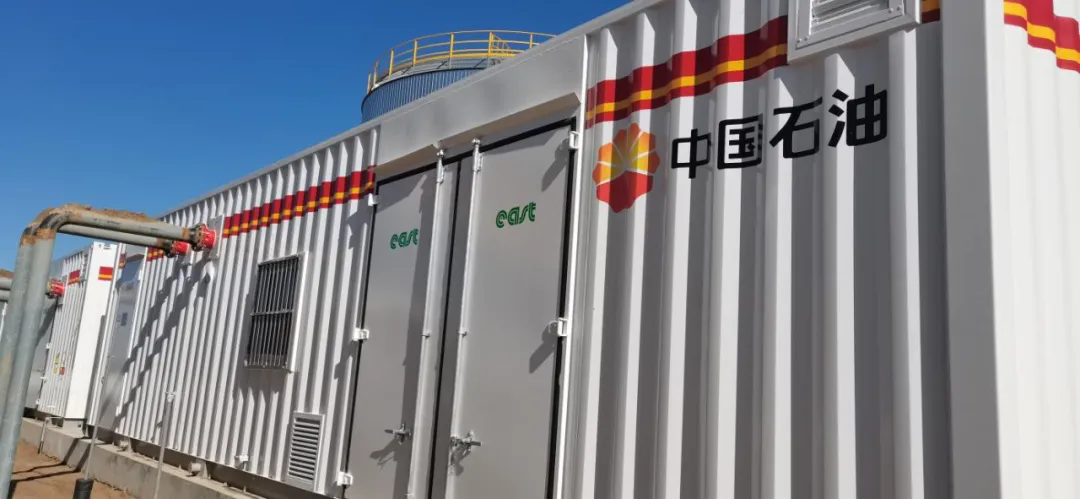

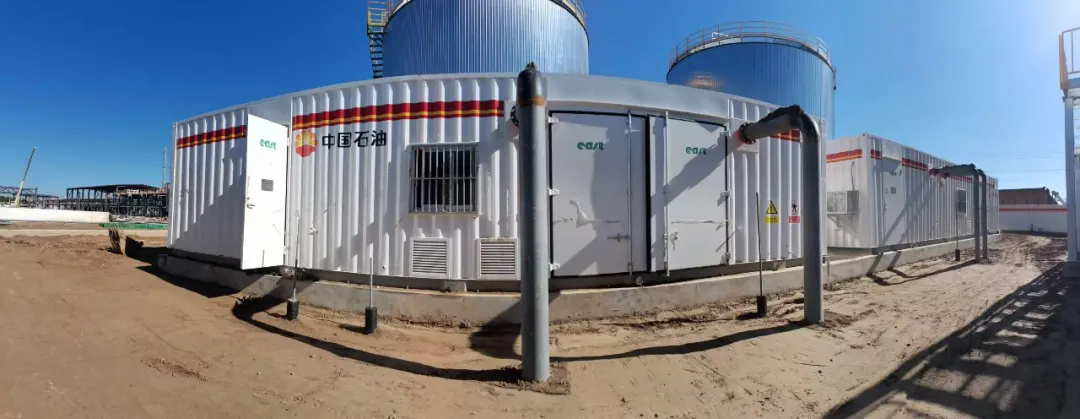

为进一步提升产能,实现站场智能化、数字化、撬装化,中国石油长庆油田在2023年开工建设联合站及管线配套工程,与混烃厂合建岭四联合站,该工程是其页岩油产能建设项目的一部分,包含装置区、原油储罐区、混烃储罐区、LNG储罐区、装车及管网区等各项功能分区,根据项目特性及技术要求,东方泵业为该项目量身定制了2套一体化智慧消防供水泵站,保障岭四联合站各功能分区的消防安全。
针对油田火灾往往具有突发性强、蔓延速度快、火势猛烈、易燃易爆等特点,一旦发生火灾,可能引发连锁反应,造成严重后果,结合现场工期紧、施工困难、无建筑泵房,东方泵业在已开发生产的XBC-PDC一体化智慧消防供水泵站产品基础上,结合现场工况、场地、系统技术要求,深化内部结构与布局,升级产品配置,为该项目量身定制了2套一体化智慧消防供水泵站,其中泵房一内置1台电动消防泵XBD11.0/90G-SS-2、1台柴油机消防泵XBC10.0/90G-SS(功率208kW)、1套稳压机组及控制室,泵房二内置1台电动消防泵XBD10.0/30G-CZ-2、1台柴油机消防泵XBC9.0/30G-SS、1套泡沫比例混合装置及泡沫液存储室。配备的柴油机消防泵、电动泵可以满足极端情况发生火灾的场景,即使停电也可正常灭火,配备的泡沫比例混合装置,满足储油、储气等易燃易爆区域的灭火需求。

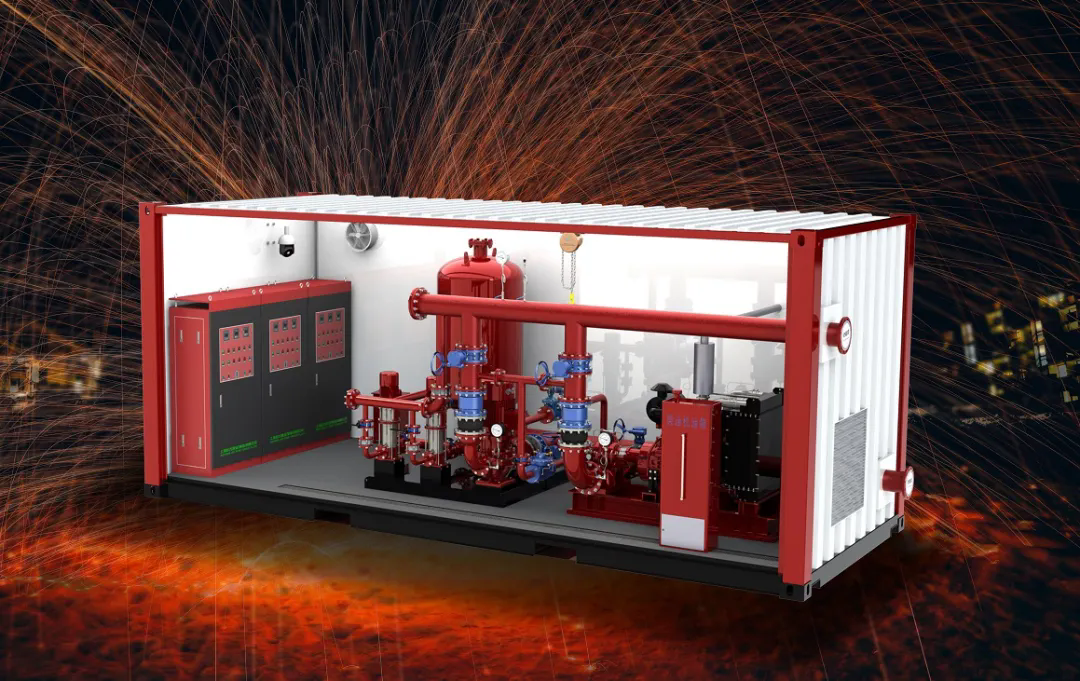

一体化智慧消防供水泵站是联合站中的重要组成部分,它集成了柴油机水泵、电动泵、泡沫比例混合装置、稳压装置、智慧控制系统等关键部件,具有高集成度、无电源时应急消防供水、智能化无人值守、运行稳定可靠、灵活快速安装等特点,为石油站场的消防安全提供了有力保障。

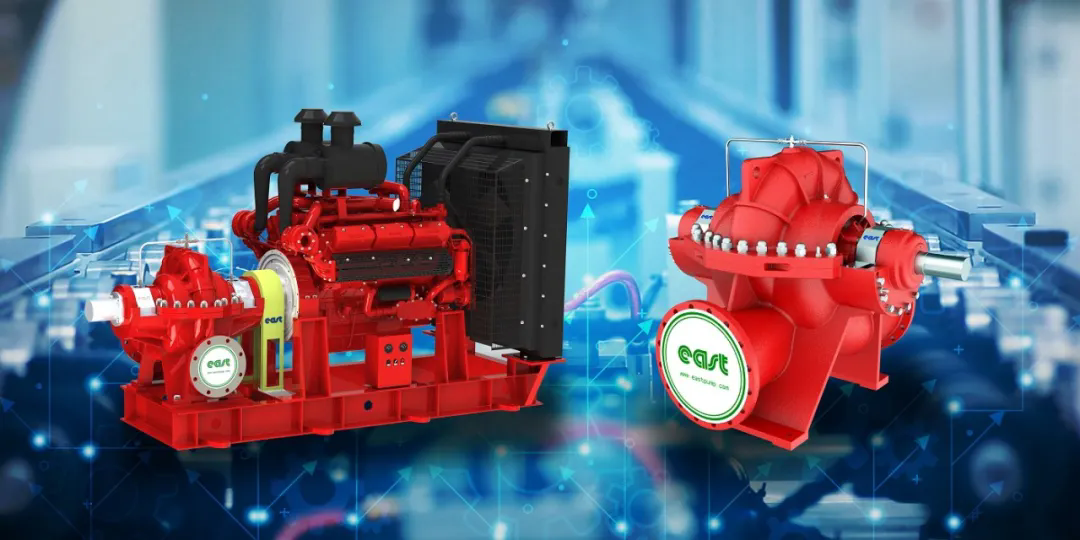

1、水泵
• 采用双动力配置,火灾断电也能持续进行消防灭火。
• 符合消防标准,具有专业消防产品CCCF认证。
• 符合GB6245《消防泵》标准要求。
• 采用优秀水利模型,高效电机,具有运行平稳、噪音低、维护方便等优点。
• 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。
• 大流量运行时不过载。
2、泡沫比例混合装置
泡沫比例混合装置是泡沫灭火系统的关键设备,采用能够将泡沫灭火剂与水按照预定的比例准确混合,形成性能稳定的泡沫,有效对油罐、油井进行灭火。

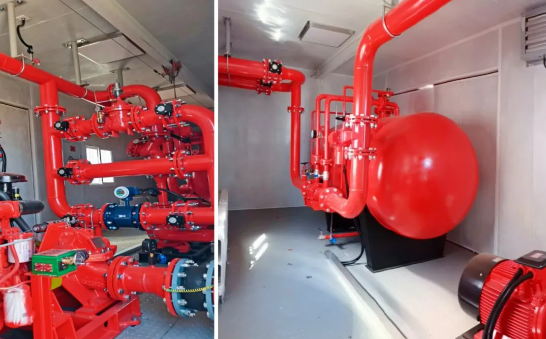

3、消防管道
管道焊接采用焊接机器人焊接,设置流量测试、超压泄压、试水、巡检、环路进出水等管道,满足消防运行需求及相关消防标准。
4、智慧物联
泵房除设置双电源、工频巡检、低频巡检、机械应急启动、水泵控制等功能模块外,还集成传感器、自动控制、网络通信等技术,具备完备的自我保护及软、硬件报警功能。各传感器采集的数据、各控制柜的运行数据经PLC柜自动处理完成后,产生的系统数据、报警信号等通过TCP/IP及RS485接口实时上传到上位机,使泵房实现远程监控、消防电话通讯、智能调度、故障预警等,及时发现并处理设备故障,确保消防系统的稳定运行,提高运行效率和管理水平。
5、五重防护一体化泵房
• 防震:箱体侧板采用B480耐候钢压制成瓦楞结构、顶板压制成波形,配合角柱、型钢侧梁焊接而成,形成高强度结构,关键构件进行有限元受力分析,保障泵房多次起吊转运不变形、运行稳定以及抗震。
• 防腐:泵房表面喷砂处理,搭配多层漆面并采用品牌聚氨酯面漆,最高可实现25年使用寿命。
• 降噪:优化装修设计,使用消声冲孔装饰材料、中间层敷设隔音材料,保障噪音不外泄。
• 防火:内饰材料采用冲孔钢板、夹层采用A级阻燃保温材料,使泵房达到二级耐火等级。
• 防冻:内置暖气片、进排气扇、2P外挂式空调,同时墙体设置保温材料,在满足极端高低温设备正常运行的同时,还可满足泵房的换气次数。
东方泵业一体化智慧消防供水泵站通过智能化、自动化的技术手段提升了消防系统的效率和可靠性。未来,我们将持续致力于技术创新,为客户提供优质的解决方案,助力石油站场的智能化建设。
|
