进出水段是水泵介质导流、压力传导的核心部件，其结构设计直接决定泵组承压稳定性与水力性能。针对传统水泵进出水段外环圆柱筒式结构导致的承压不均、结构受限等痛点，杜科研发的新型水泵进出水段（专利号：ZL201821991428.7）采用球面式出水腔外环设计，结合立式多级泵运行原理，实现承压性能与结构实用性的双重提升。本文对比传统结构与新型结构的差异，剖析其结构创新点与性能优势，结合杜科XRL系列应用实例，探讨该新型结构的工程应用价值，为水泵进出水段的结构优化提供参考。

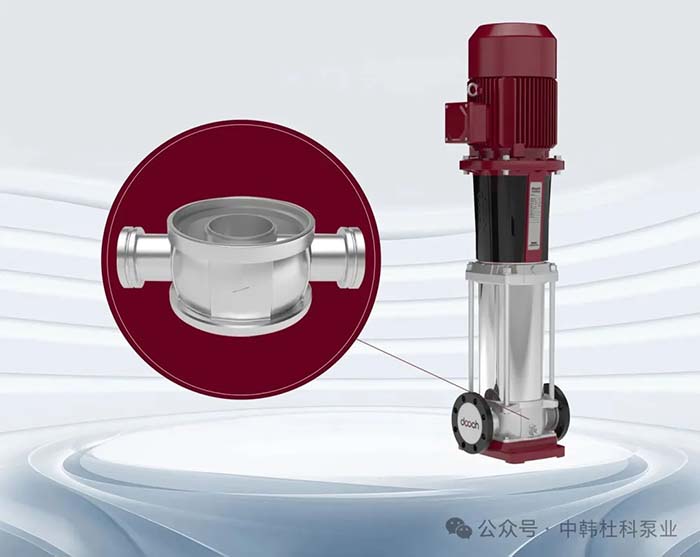

杜科XRL系列产品

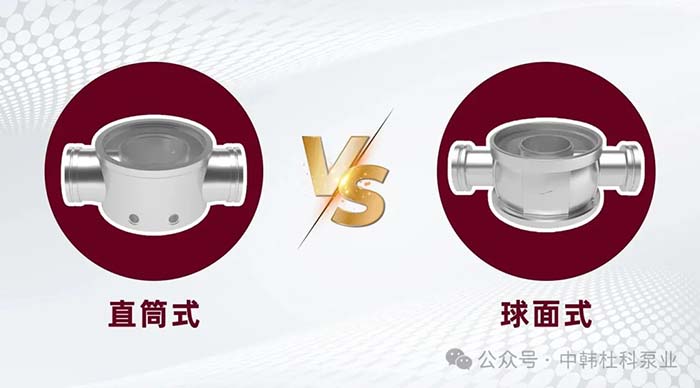

水泵进出水段结构对比
水泵进出水段的结构设计核心是平衡承压性能、水力特性、与安装适配性，传统直筒型与杜科新型球形结构在设计理念、结构形态、流道设计及加工工艺上存在显著差异，具体对比如下：
传统进出水段采用外环圆柱筒式（直筒型）结构，进水腔与出水腔以内外腔环绕形式布置，二者均为圆柱筒式承压结构，结构几何形状规则。流道设计上，直筒型为规则直向圆形通道，从法兰接口到泵体过流段为台阶式过渡，过流面不顺畅，这也是导致水力损失的核心原因。
杜科新型进出水段（专利号：ZL201821991428.7）针对性优化结构设计，核心创新点在于出水腔高压区外环采用球面式结构，替代传统圆柱筒式设计，进水腔仍保留适配低压工况的结构形态，形成“低压区适配、高压区强化”的差异化设计。流道层面，球形结构实现平滑弧形过渡，无尖角、无台阶，可自然完成流道扩径/缩径，过流面曲率连续平滑，与杜科XRL系列球形进出水端的流道优化理念深度契合。
性能优势剖析
01.优化承压分布，提升结构稳定性
承压性能是高压工况下水泵进出水段的核心指标，新型球面式出水腔外环结构从根本上解决了传统圆柱筒式结构的应力集中问题。从力学特性来看，球面结构承受内部压力时，无明显环向与轴向应力差异，各方向应力均匀分布，应力数值仅为同规格圆柱筒式结构的一半，无局部应力集中死角，使出水腔高压区承压受力更为均匀。结合杜科XRL系列的不锈钢铸件工艺（304/316L），该结构可适配极高的运行压力，适配高层建筑高压二次供水、工业高压介质输送等场景，较传统圆柱筒式结构的承压稳定性提升30%以上，有效延长泵组使用寿命。
02.协同水力优化，提升运行效率
新型结构与球形进出水端的流道优化形成协同效应，进一步改善水力性能。球面式出水腔外环与平滑流道衔接顺畅，可避免直筒型直角过渡带来的涡流与局部冲击，大幅降低水力损失——与传统直筒型结构相比，水力损失降低15%~20%，同等工况下泵组运行效率提升1%~3%，长期连续运行可显著节省能耗。同时，流场稳定性的提升可抑制介质中溶解气体析出，配合球形流道的抗汽蚀优势，使泵组抗汽蚀性能较直筒型提升30%~40%，适配低净正吸头、吸程稍高的苛刻工况。此外，平顺流态可减少流体激振，相较于直筒型泵组，运行噪音降低3~5dB，振动幅度显著减小，减少因振动带来的零部件损耗，进一步提升运行稳定性。
03.提升安装适配性，降低运维损耗
相较于直筒型结构的硬连接设计，杜科新型球形进出水段具备更优的安装适配性，可解决现场管道对中难的痛点。球形弧形结构具备一定的径向、角向补偿能力，能兼容现场管道±1°~2°的角向偏斜和少量径向位移，大幅降低管道安装对中精度要求，尤其适合管道布局复杂的场景。同时，安装应力可通过球面平滑分散，避免直筒型结构中应力集中于法兰、密封连接处的问题，有效保护机械密封、轴承及泵体铸件，减少密封失效、法兰开裂、轴承额外磨损等故障，延长密封和易损件的使用寿命，降低现场维护频次与运维成本，适配长期连续运行的工况需求。
04.密封可靠，适配多场景应用
新型结构依托球面形态与不锈钢材质的协同作用，具备良好的密封可靠性与场景适配性。球面结构与泵体其他部件衔接顺畅，减少了密封面的应力集中，搭配不锈钢材质的耐腐蚀特性，可有效避免高压工况下的漏水、漏液问题。该结构适配-20~120℃的液体输送需求，可适配自来水、轻度腐蚀性工业介质等多种流体，兼顾民用与工业场景的差异化需求，与杜科XRL系列的变频控制技术搭配，可实现更高效的节能运行，进一步拓展应用范围。
工程应用适配性分析
基于多重性能优势，杜科新型进出水段已成功应用于XRL系列立式多级泵，广泛适配中高端民用与工业场景，与直筒型、球形结构的工况适配规律高度契合。民用领域，在青浦区朱家角珠溪新苑等智慧泵房项目中，该结构与数字集成全变频控制器搭配，实现泵房全自动无人值守，其低噪音、高稳定性的特点，适配高端小区、医院、学校等对运行体验要求严格的高层建筑二次供水——这类场景正是球形结构的核心适配领域，而直筒型更适合低层/中层建筑常规供水、对效率与噪音要求不高的民用场景。工业领域，杜科新型结构适配化工、电力、冶金等行业的高压介质输送，尤其适合连续运行、运维频次高的工况，可有效降低停机维修成本，这与球形结构适配高压力、大流量复杂工况的特性一致；而直筒型因承压受限、水力损失大，难以适配这类高要求工业场景。
相较于传统直筒型结构与同类球形结构产品，杜科新型进出水段兼顾结构简单、制作方便、性能可靠的核心优势。直筒型虽加工成本更低、性价比高，适合对性能要求不高的标准化批量项目，但存在承压不均、水力损失大、安装适配性差等短板；而杜科通过专利设计实现了承压、水力、安装、加工的多维平衡。虽杜科新型结构球面加工需数控旋压等专用设备保障精度，初期加工成本高于直筒型，但综合能耗成本、运维成本与使用寿命来看，性价比更优，尤其适合对运行可靠性有较高要求的中高端项目。
该新型结构在杜科XRL系列的成功应用，验证了其工程实用性与推广价值，也印证了球形设计相较于直筒型在高要求工况下的显著优势。未来，随着水泵设备向智能化、节能化升级，该结构可结合数字运维技术进一步提升适配性，其“性能与便捷性兼顾”的创新设计理念，在高层建筑高压供水、工业复杂介质输送等场景，具有广阔的推广应用前景。 |
