亮点
智慧云平台的推出推动常规潜水排污泵改型，赋能潜水排污泵“智慧”特性。利用物联网优势催生出常规潜水排污泵内置高性能采集卡，采集卡带通信模块，多种信号通过四芯橡套屏蔽软电缆进行信号传递。最终赋能了WQ系列物联网智慧潜水排污泵的开发。智慧水泵定位于功率≥30kW的潜水排污泵产品。
问题
传统方案潜水排污泵内置漏水保护、电机过热保护。内置保护通过电缆将开闭点传至控制柜，实现泵保护。保护简单，控制手段单一。部分案例，增加控制点，对应控制电缆增粗，甚至根数变多，信号标识辨识麻烦，泄露隐患增加。
先进方案为WQ系列物联网智慧潜水排污泵开发方案，它是将物联网技术与潜水排污泵设计制造深度融合，开发出的新型一体化智能潜水排污泵。通过传感器、数据采集及通信模块和显示面板，实现对潜水排污泵的数据采集、故障诊断和
数据远传，结合连成智慧云平台监控，实时监测、远程控制、无人值守，有效提升排污泵泵站管理效率，降低用户的运维成本。
显著的效果需要解决“潜水排污泵通过何种渠道物联”、“潜水排污泵物联后如何智慧控制”两大方面的问题。
方案
制定了物联网智慧潜水排污泵的先进开发方案。物联网智慧潜水排污泵产品体现“物联”与“智慧”两大属性，在物联网控制下，创新结构赋予潜水排污泵智慧属性。
针对问题开展了“物联网排污泵设计”、“智慧控制”两大模块技术攻关，在关键技术应用下最终推出了具体实施方案。
物联网排污泵设计
产品涉及物联网排污泵设计，潜水排污泵内置数据采集及通信模块，实时采集轴承温度、电机绕组温度、油室漏水、电机腔漏水、电机湿度及轴承振动信号。
智慧控制
1、产品涉及智慧排污泵控制柜控制，智慧排污泵控制柜实时显示潜水排污泵的运行和报警信息，根据液位信号实现水泵的启、停自动控制，具备物联网数据上传功能。可为用户提供专业的诊断服务，帮助企业提高巡检效率、维护诊断，避免发生潜伏的危机，降低运维成本。

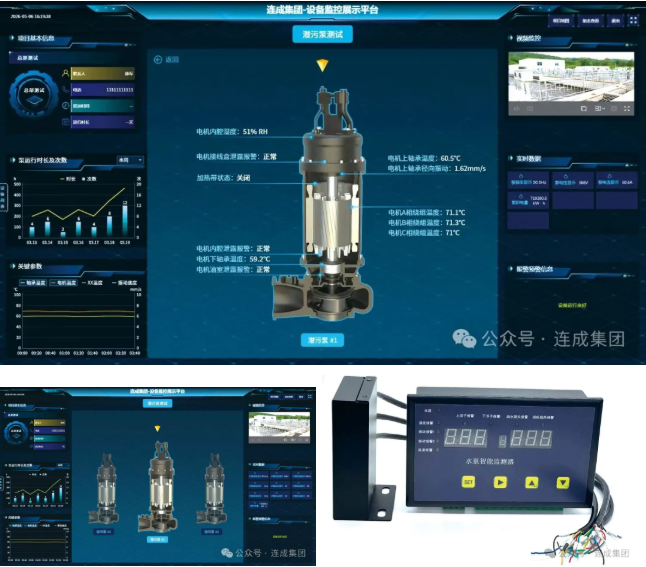

2、产品涉及智慧云平台监控，物联网智慧潜水排污泵可接入厂区自动化控制系统，配套推出的户外柜实现了无泵房、无人值守极大程度上降低企业投入。结合智慧云平台监控，远程控制、实时监测、无人值守。

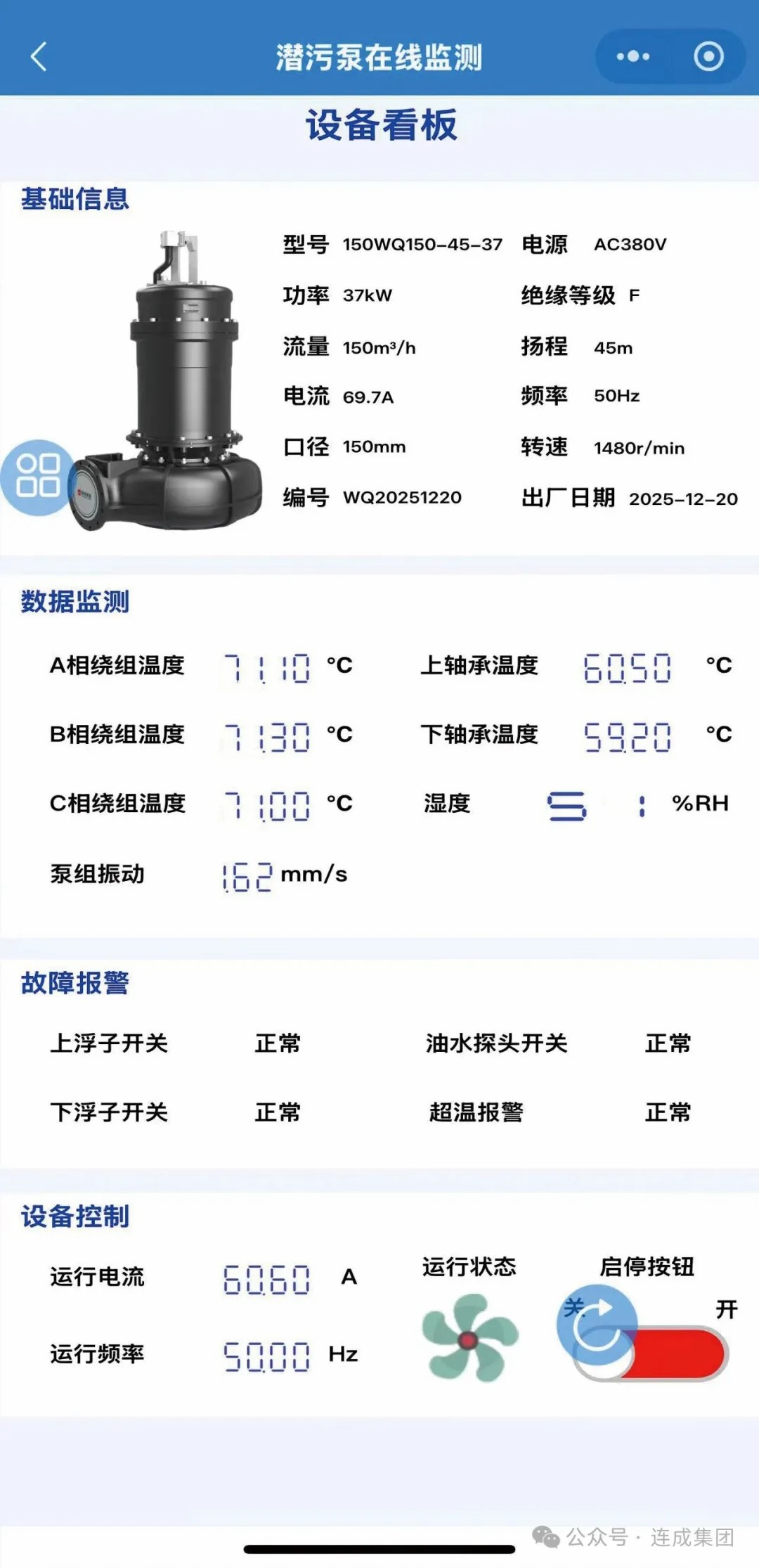

3、产品主要参数可在手机移动端就地查看，可接入智慧云平台运维。
关键技术应用
关键技术在于“物联”、“智慧”。关键技术依次落实在传感-连接-分析-响应融合中，潜污泵从单纯的远程启停，发展为集智能感知、网络传输、云端平台、智能算法于一体的综合性技术体系。它让每一台水泵都具备了“感知、思考与对话”的能力。
具体实施方案
1、潜⽔排污泵可搭载水泵智能监测器。水泵智能监测器是由采集卡与显示控制器面板组成。
2、采集卡内置于潜水电机电机上端盖接线腔内。采集卡通过温度传感器PT100采集电机上、下轴承及每相绕组线圈温度，通过湿度传感器采集电机接线腔湿度，通过振动传感器采集轴承振动频率，通过油水探头或浮子开关型漏水探头采集油室进水及电机下腔、接线腔漏水信号。
3、采集卡将各项电机保护监测实时信号全部转换为485通讯信号给显示控制器，实现实时显示与报警。
4、显示控制器实现温度、湿度、振动频率实时多路显示；可任意设置故障报警值；可自定义输出端口；通过485与采集卡连接，简化连接线路。
效果
水泵智能监测器的开发与配套使用作用效果明显。水泵智能监测器是由采集卡与显示控制器面板组成。最终显示控制器实现温度、湿度、振动频率实时多路显示；可任意设置故障报警值；可自定义输出端口；通过485与采集卡连接，简化连接线路。信号可通过物联网相连，通过智慧云平台监测指标参数，控制水泵运转。
创领价值
创新后物联网智慧潜水排污泵控制监控更为多项，控制更为智慧，实现潜水排污泵设备全生命周期管理。对比传统控制模式，在实时掌控与远程控制方面实现质的飞跃。关键技术的应用解决了传统潜水排污泵响应滞后、巡检困难、故障突发的三大痛点，实现“无人值守”和“预测性维护”，从而大幅度提升排水系统的安全性与运行性质。 |
